前言
倍仕达推出了一款33W快充充电器K26，这款充电器采用白色直板机身设计，国标固定插脚，外观简洁。这款充电器具备2A1C快充接口，USB-C接口支持30W PD快充，USB-A口支持27W快充，三个接口均支持快充。
这款充电器在USB-C和USB-A口同时使用时，USB-C口仍然可以保持快充输出，使用体验更好。下面充电头网就带来这款充电器的拆解，一起看看内部的设计与用料。
倍仕达33W充电器外观

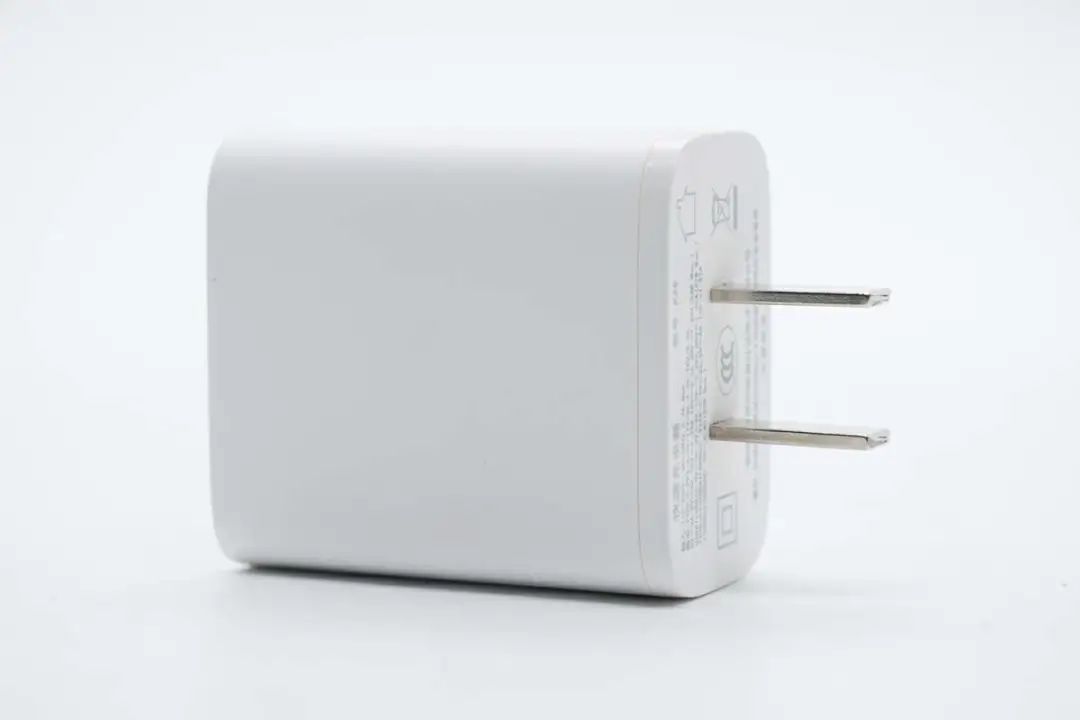

充电器采用直板造型设计，外壳通体白色，表面是经典主体磨砂加边缘亮面点缀设计。

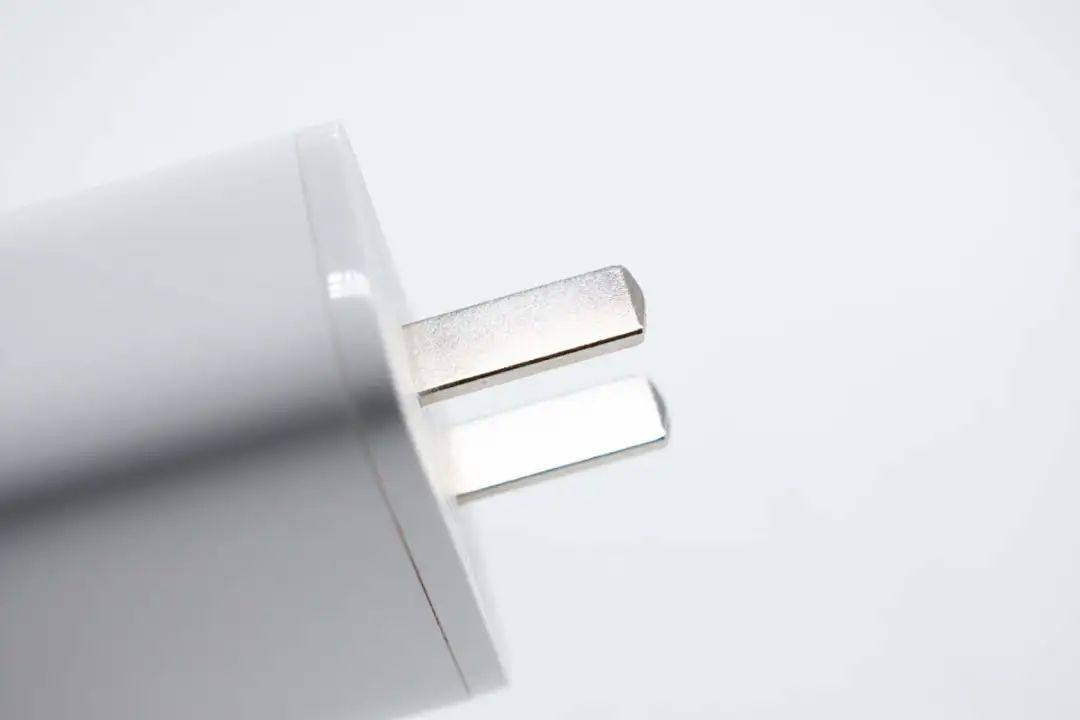

充电器配备固定式国标插脚。

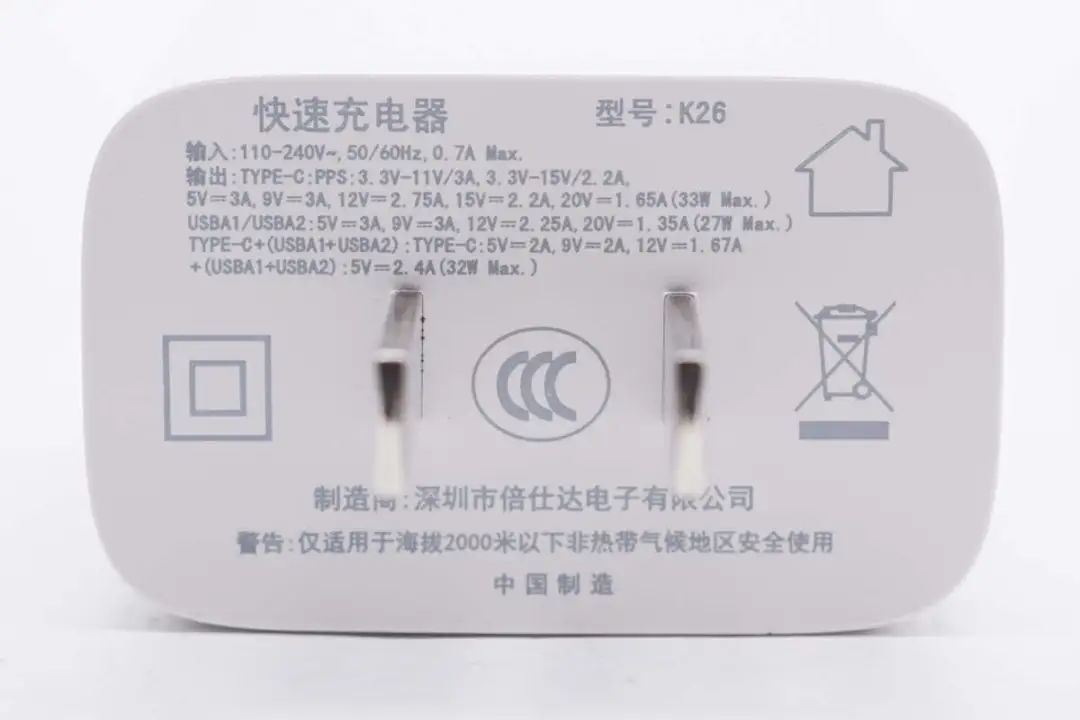

输入端外壳印有充电器参数
型号：K26
输入：110-240V~50/60Hz 0.7A Max
输出：
Type-C：5V3A、9V3A、12V2.75A、15V2.2A、20V1.65A（33W Max）
PPS：3.3-11V3A、3.3-15V2.2A
USB-A1/A2：5V3A、9V3A、12V2.25A、20V1.35A（27W Max）
Type-C+（USB-A1+USB-A2）：20W+12W

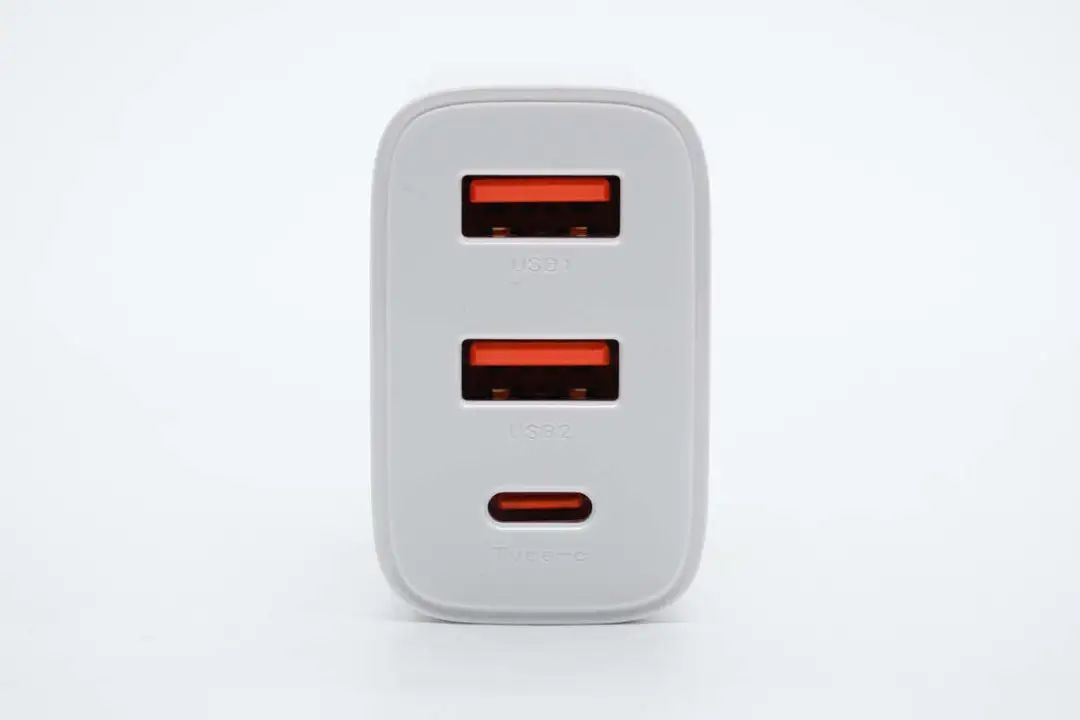

充电器输出端配备2A1C三个USB接口，胶芯均为很显眼的橘黄色配色。

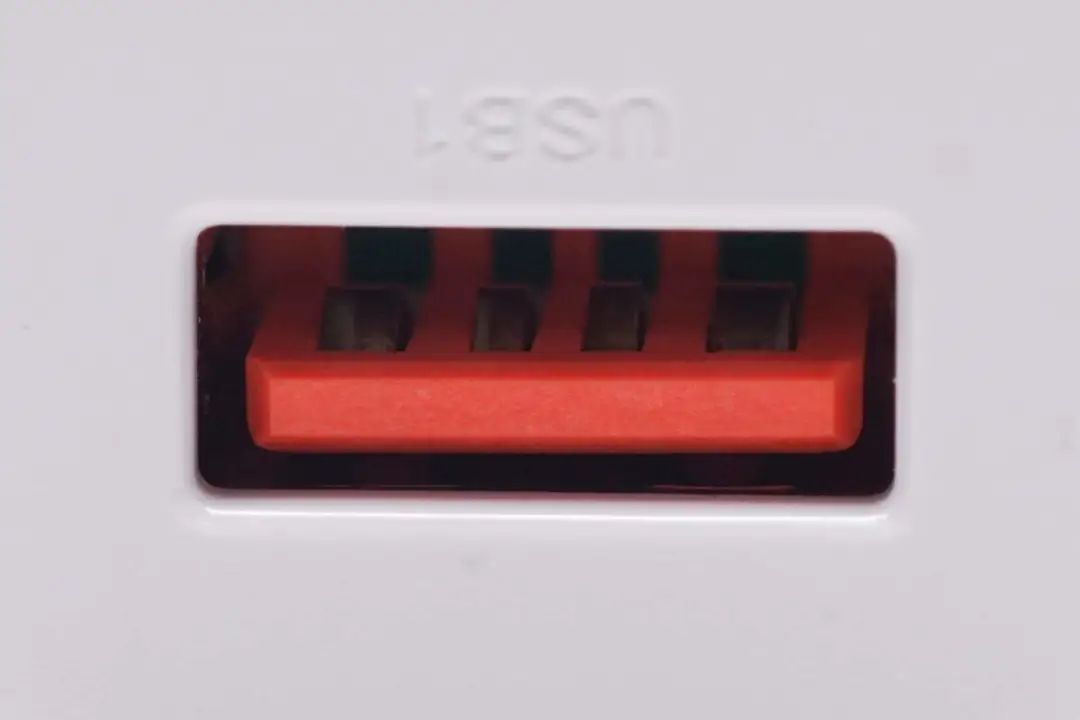

USB-A口胶芯特写，正负极加宽设计以过大电流。

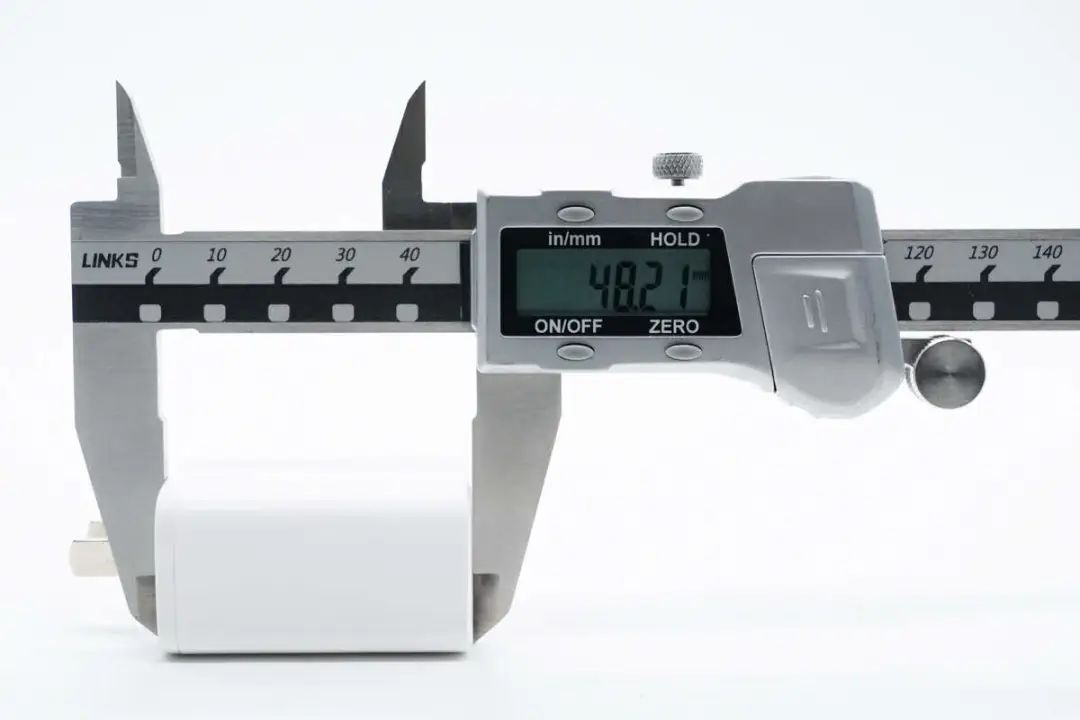

实测充电器机身高度为48.21mm。

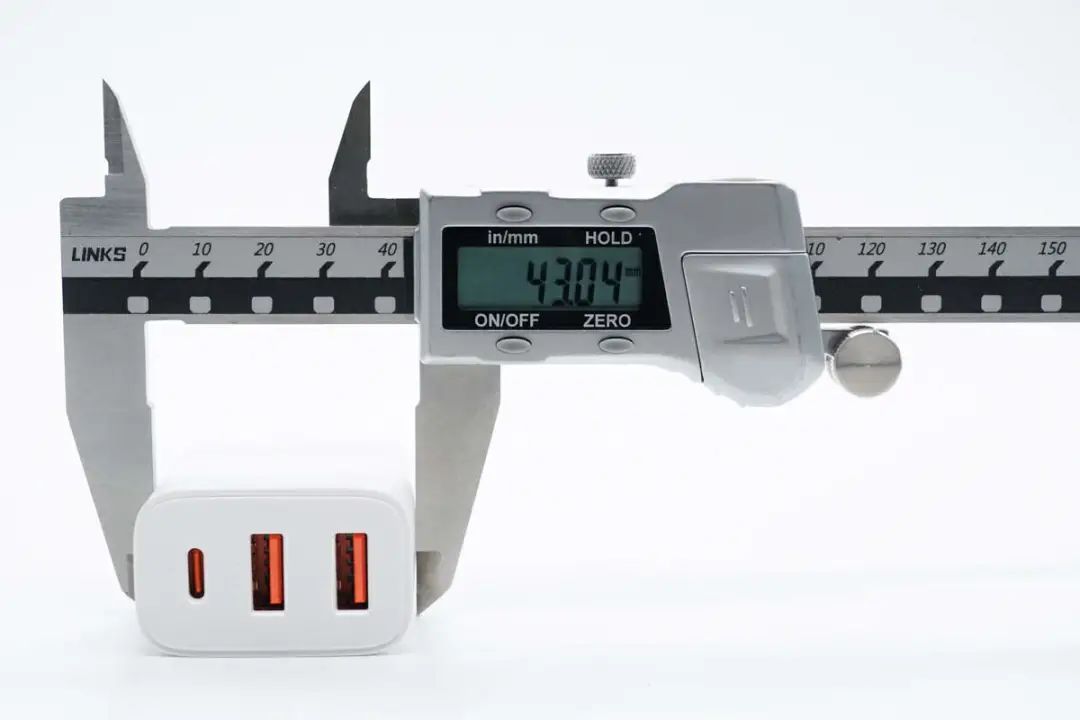

宽度为43.04mm。

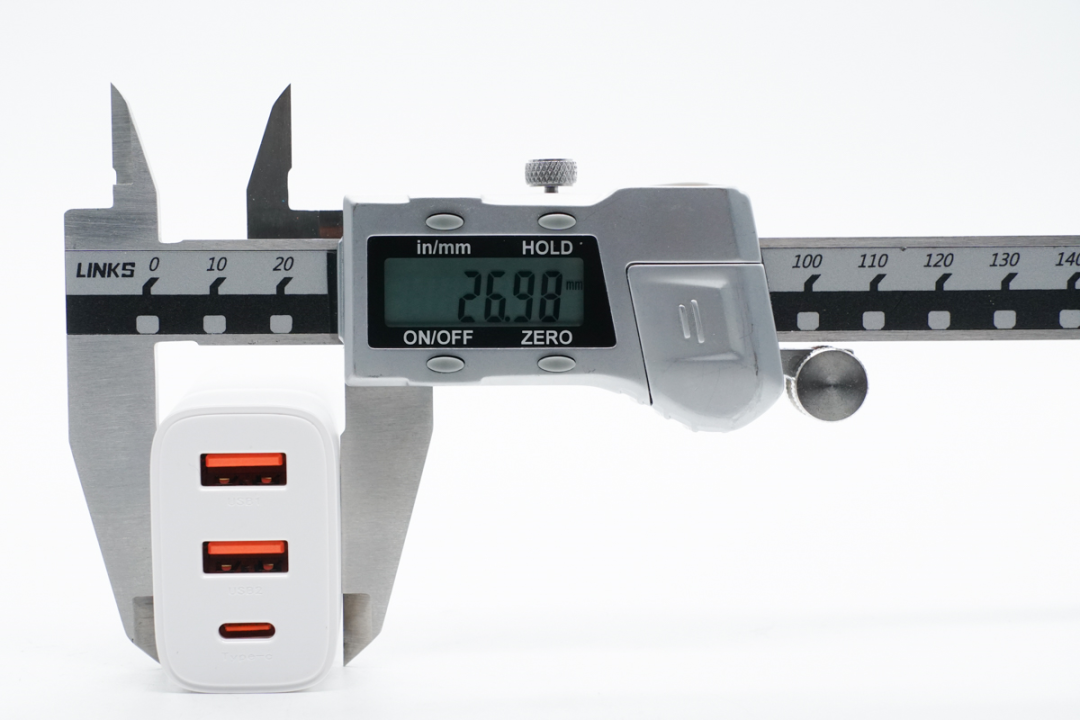

厚度为26.98mm。

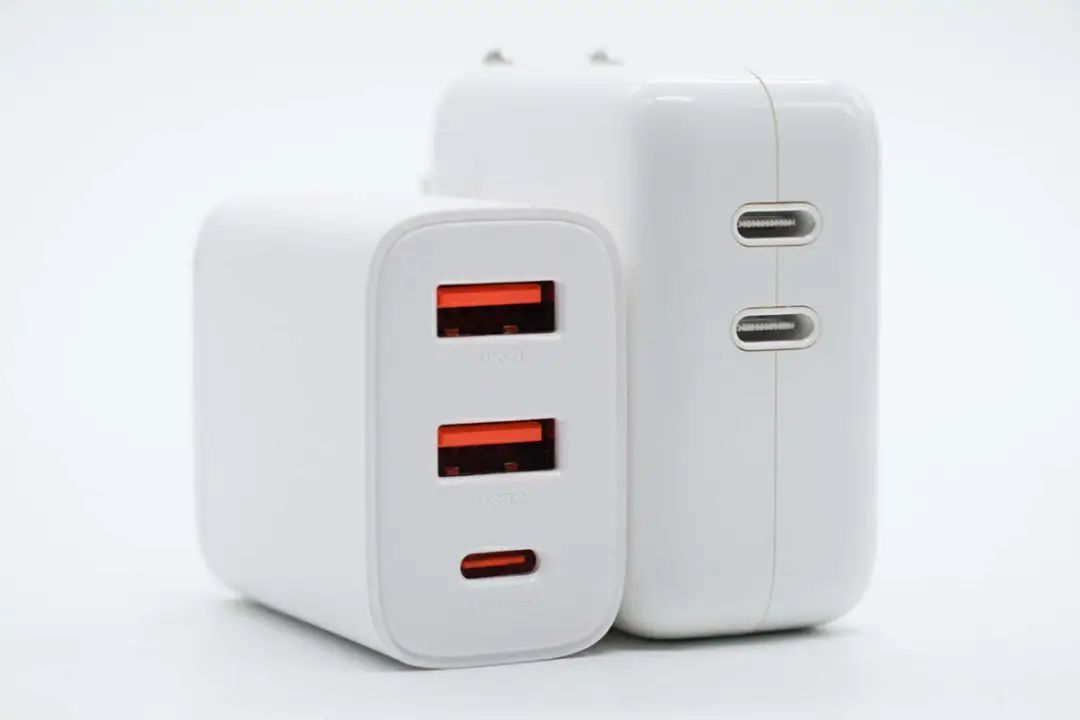

和苹果35W充电器对比，倍仕达这款体积要小一点。
充电器拿在手上的大小直观感受。

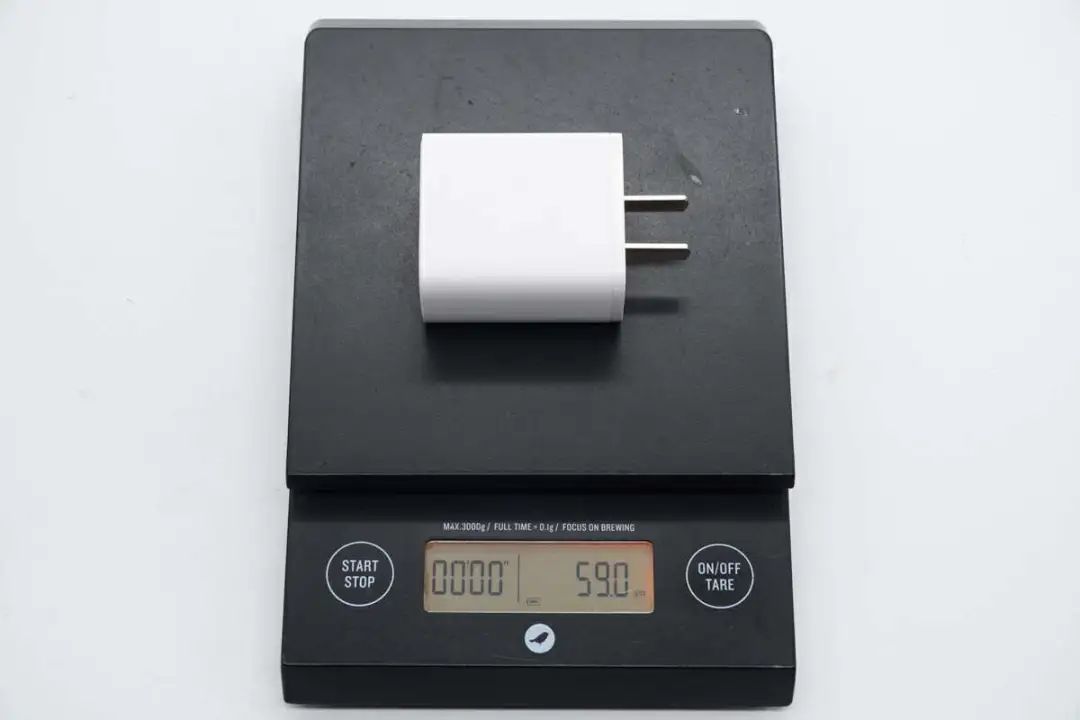

另外测得充电器净重约为59g。

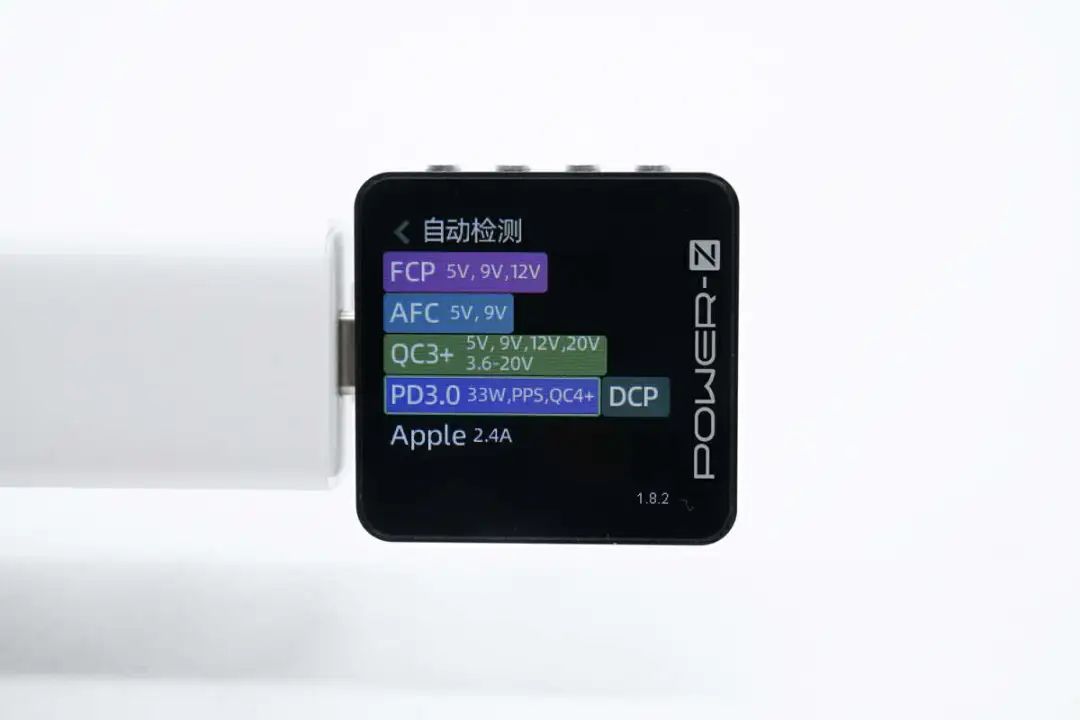

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、AFC、QC3+/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C口还具备5V3A、9V3A、12V2.75A、15V2.2A、20V1.65A五组固定电压档位，以及3.3-11V3A、3.3-15V2.2A两组PPS电压档位。

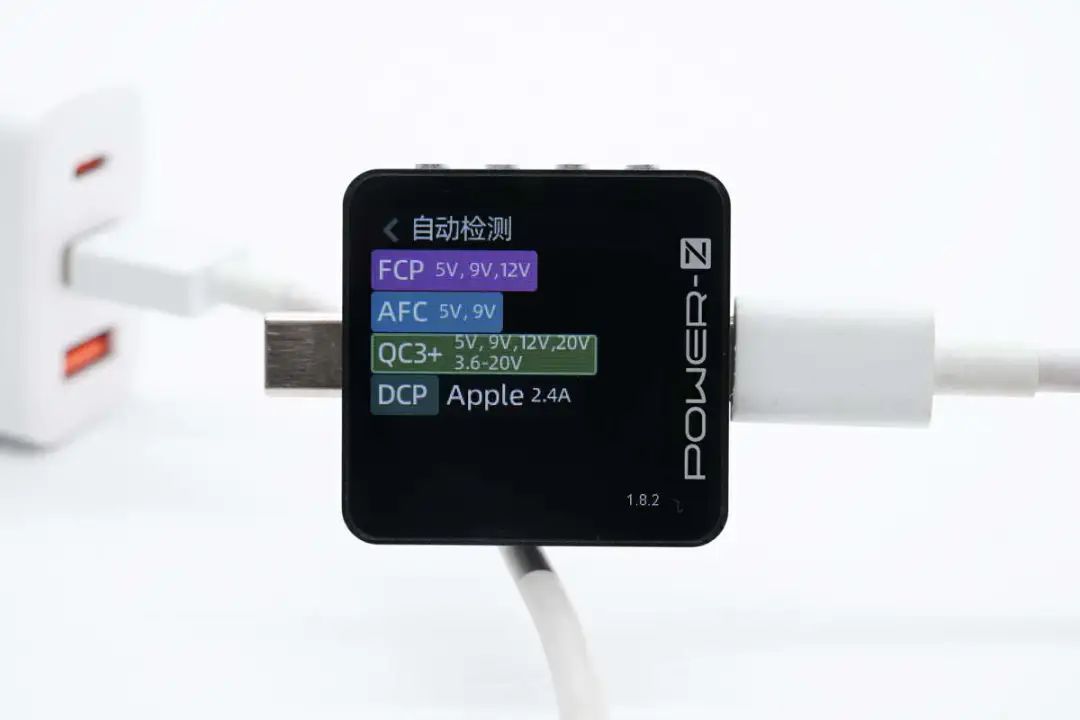

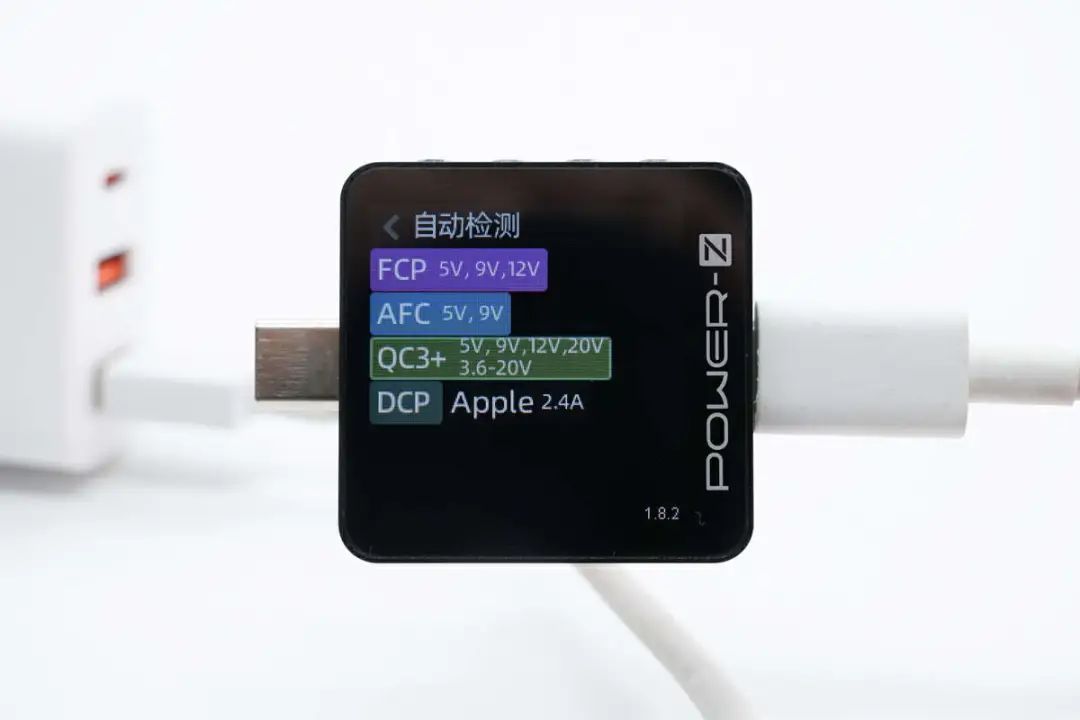

测得USB-A1口支持FCP、AFC、QC3+、DCP、Apple 2.4A充电协议。
测得USB-A2口兼容协议和USB-A1口的相同。
倍仕达33W充电器拆解
看完了倍仕达这款33W充电器的开箱和测试，下面就进行拆解，一起来看看内部的设计和用料。

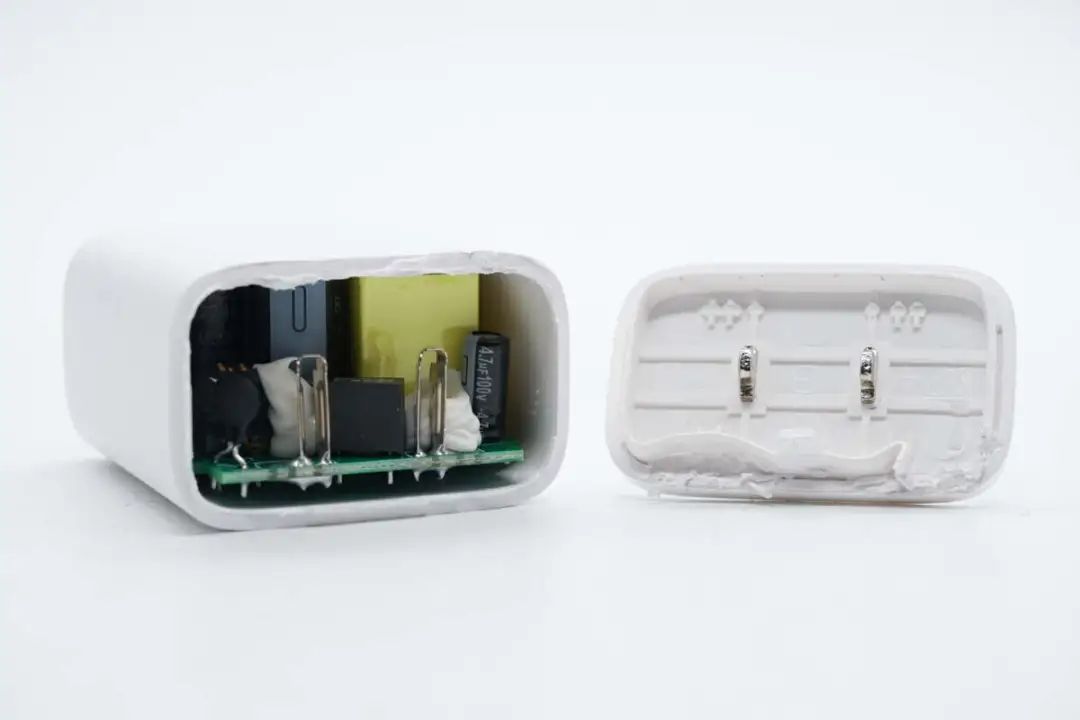

首先沿接缝撬开超声波焊接的充电器外壳，插脚通过夹片连接供电。

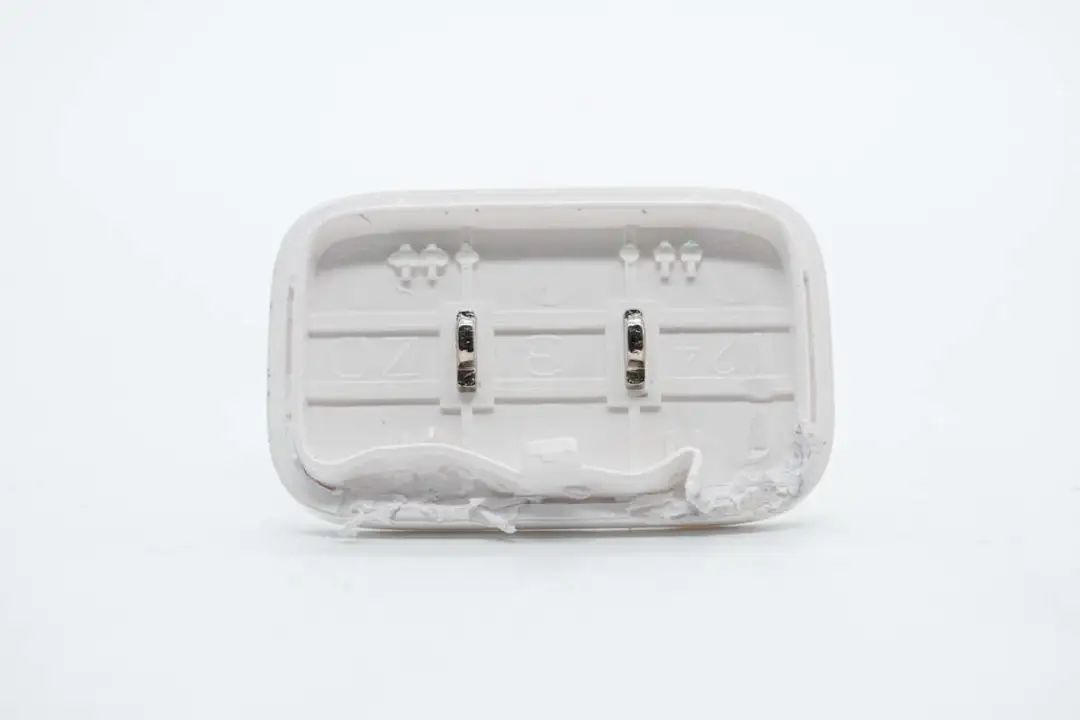

插脚突出连接到充电器PCBA模块夹片。

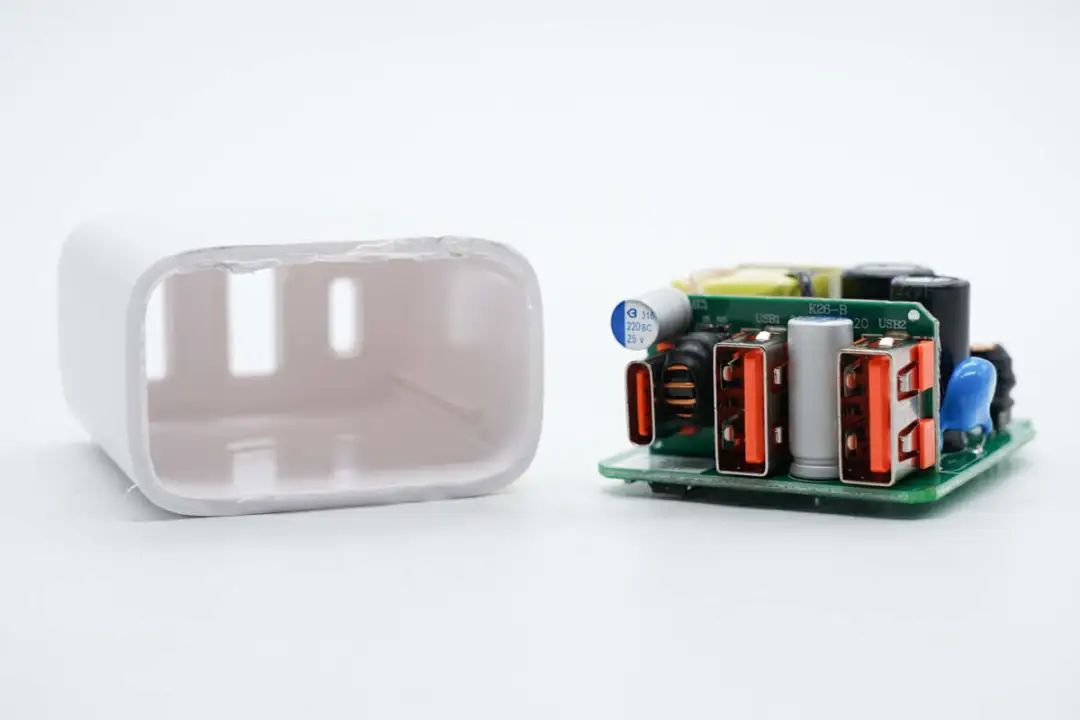

从壳体内部抽出PCBA模块，在壳体内部开有定位槽固定PCBA模块。
PCBA模块采用两块PCB焊接组成，变压器打胶加固。

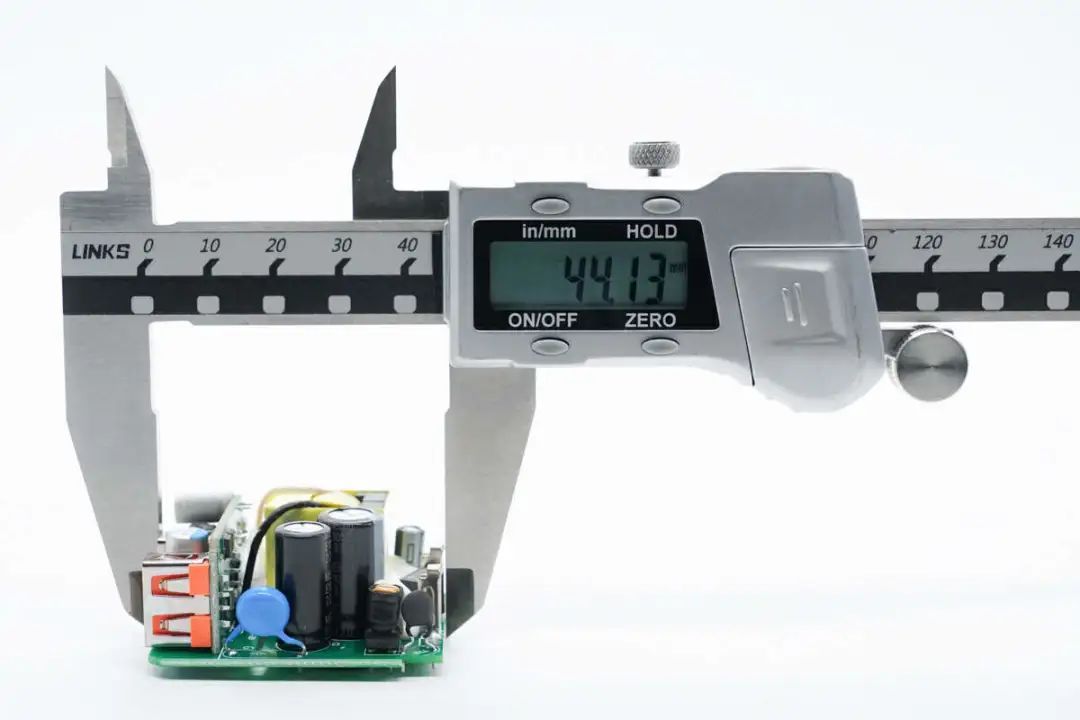

使用游标卡尺测得PCBA模块长度约为44.1mm。

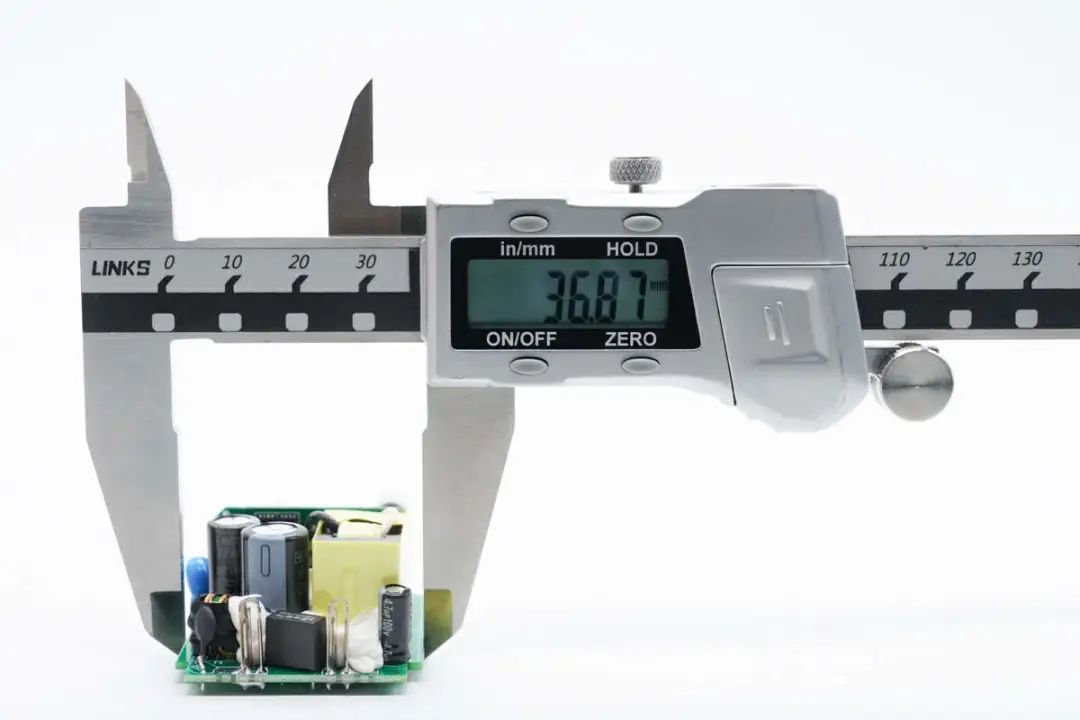

PCBA模块宽度约为36.9mm。

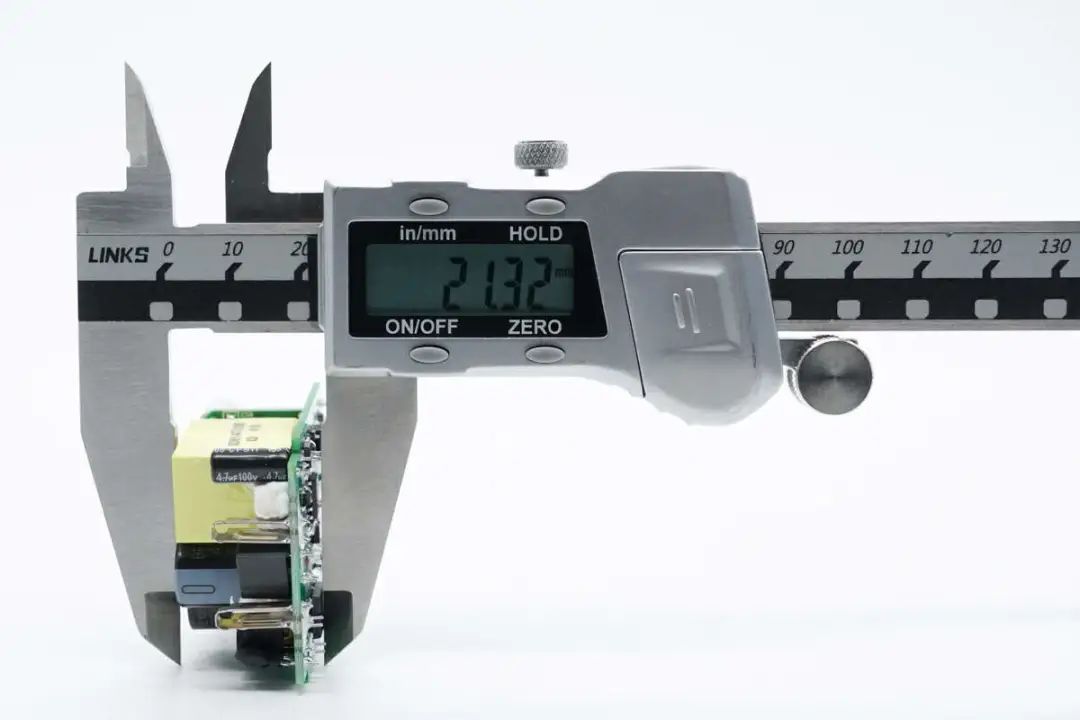

PCBA模块厚度约为21.3mm。

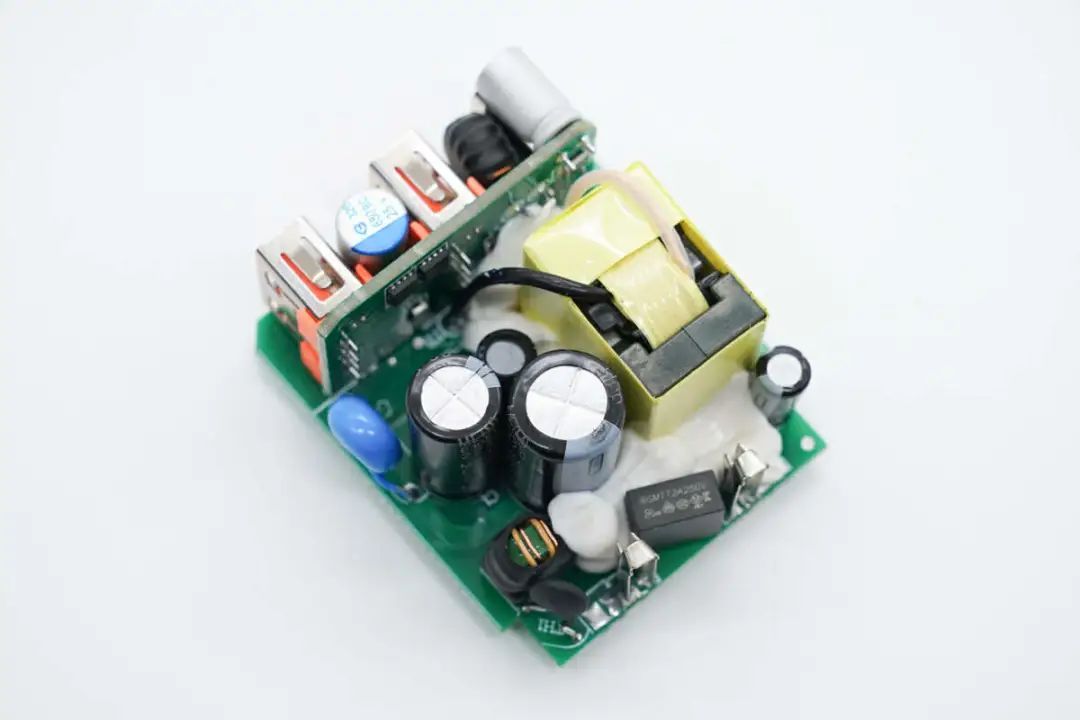

PCBA模块正面一览，左侧输入端焊接保险丝，上方焊接NTC浪涌抑制电阻和共模电感，右侧焊接高压滤波电容和差模电感，下方焊接变压器。右侧焊接输出降压小板和滤波电容。

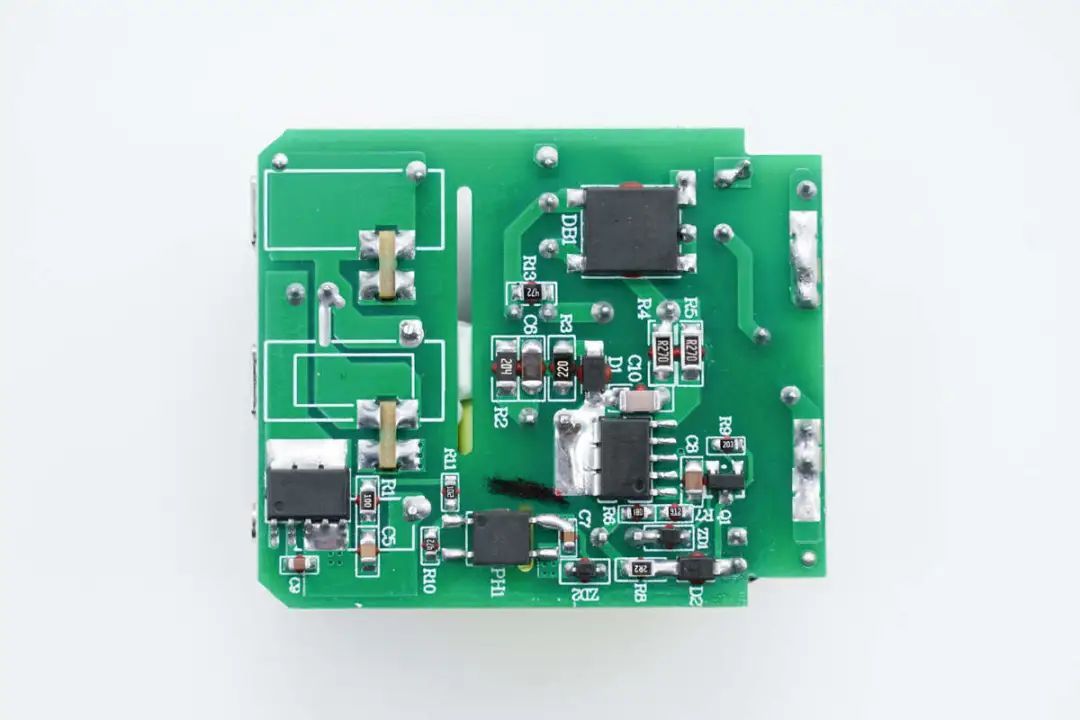

PCBA模块背面焊接整流桥，初级电源芯片，反馈光耦，同步整流芯片，电路十分简洁，PCB初次级之间开槽绝缘。
通过对PCBA模块的观察发现，倍仕达这款33W充电器采用必易微反激开关电源方案，使用KP22315A搭配KP40512，输出电压由协议芯片通过光耦反馈，电路非常简洁。协议芯片采用云矽半导体XPD913，内置降压转换器，适配2A1C接口配置，USB-C快充输出时，USB-A接口具备5V输出。下面就从输入端开始了解各个元器件的信息。

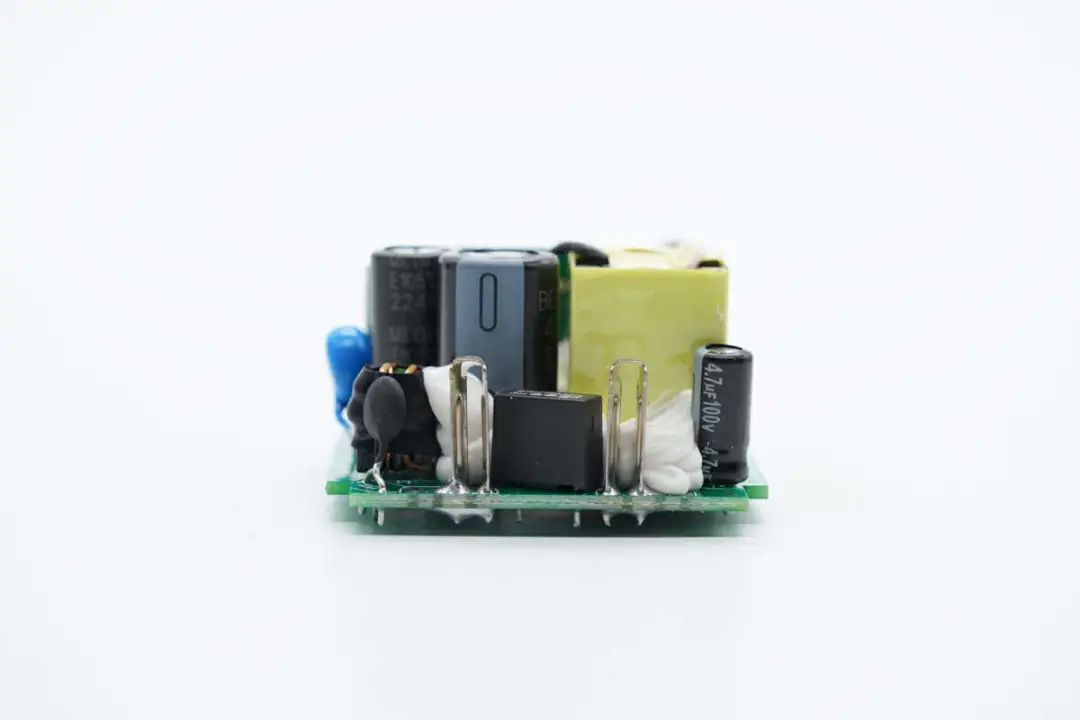

充电器交流输入端夹片之间焊接一颗保险丝，两侧焊接NTC浪涌抑制电阻，共模电感和为主控芯片供电的滤波电容。

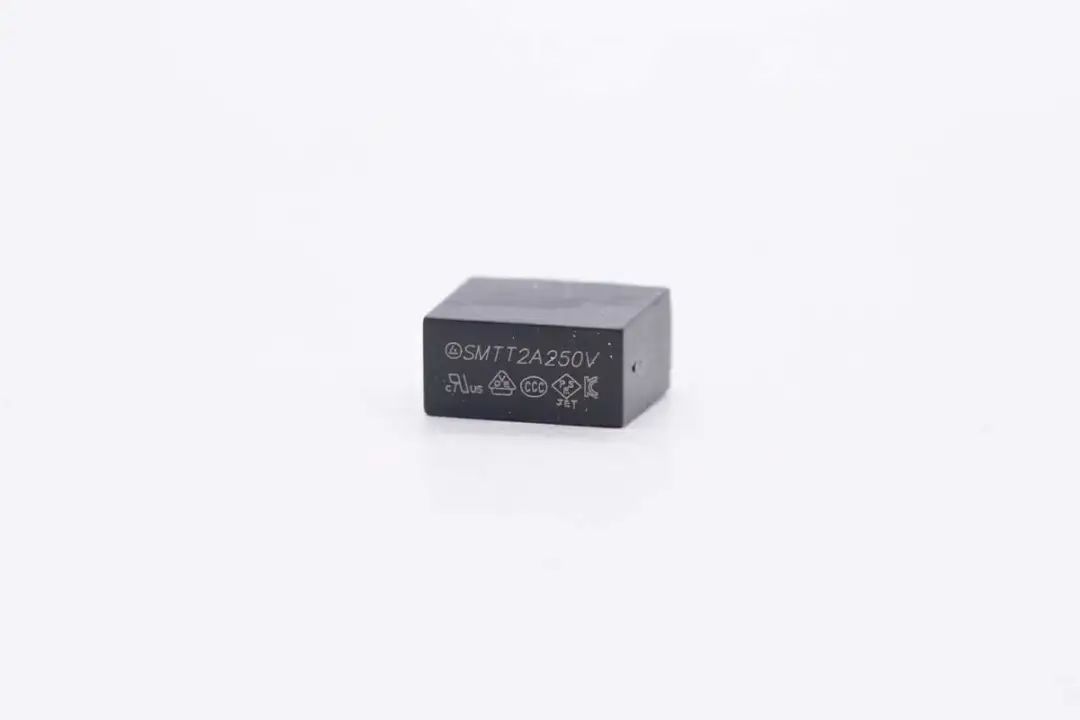

输入端保险丝规格为2A 250V。

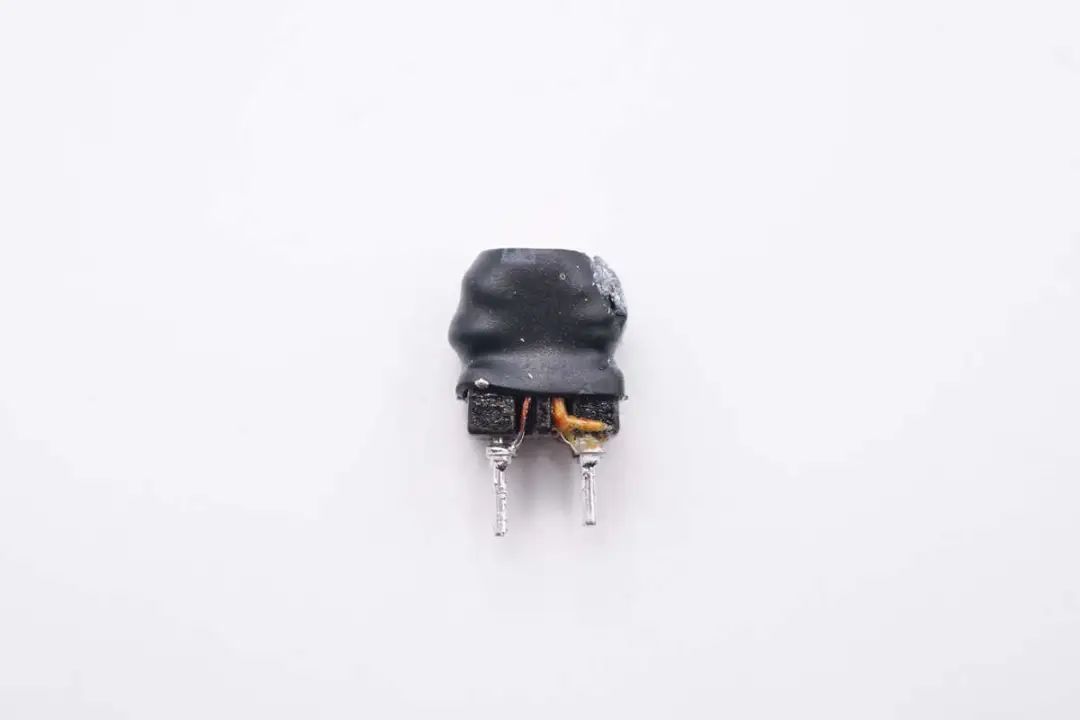

NTC浪涌抑制电阻丝印5D-5。
共模电感采用漆包线和绝缘线绕制，外套热缩管绝缘，底部焊接绝缘支架。
整流桥来自佑风微，型号FMB30M，规格为3A 1000V。采用UMSB封装，YFW佑风微品牌
