拆解报告：倍仕达45W USB-C氮化镓快充充电器K46（FMB30M UMSB/YFW佑风微 ）

前言

面对快充的普及以及日益增长的市场需求，倍仕达此前相继推出了K25/K26/K27/K28等众多型号快充产品，功率覆盖20-35W，接口也有1C、2C、1A1C、2A1C、2C1A等丰富配置选择，以满足大众的需求。

近期倍仕达又推出了一款45W充电器，产品基于前沿的氮化镓技术进行设计，效率以及可靠性等相比传统充电器表现更好，充电器还兼容丰富的快充协议，可以满足各大品牌的电子设备快充需求。下面充电头网就对其进行详细拆解，给大家看看内部的真实用料。

此前充电头网还拆解过倍仕达20W双USB-C快充充电器、倍仕达20W 1A1C快充充电器、倍仕达33W 2A1C快充充电器、倍仕达35W双USB-C口充电器、倍仕达33W 1A1C数显快充充电器等产品，欢迎查阅。

倍仕达45W氮化镓充电器开箱

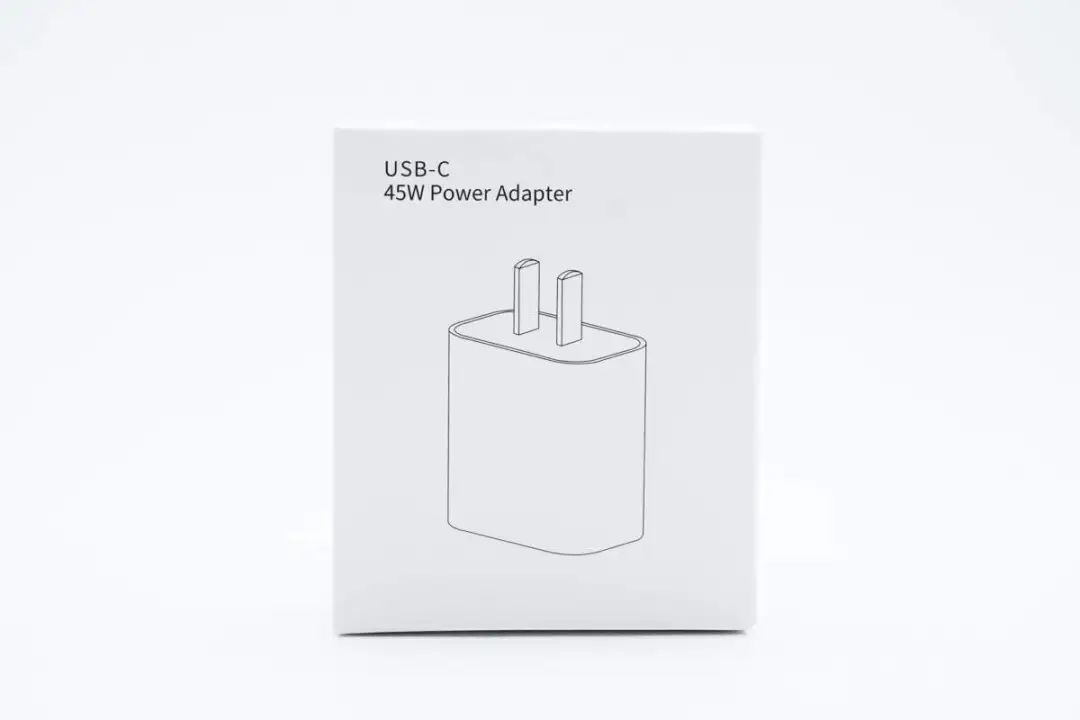

包装盒正面印有产品名称以及外观简图。

背面印有产品相关注意事项以及商家信息等。

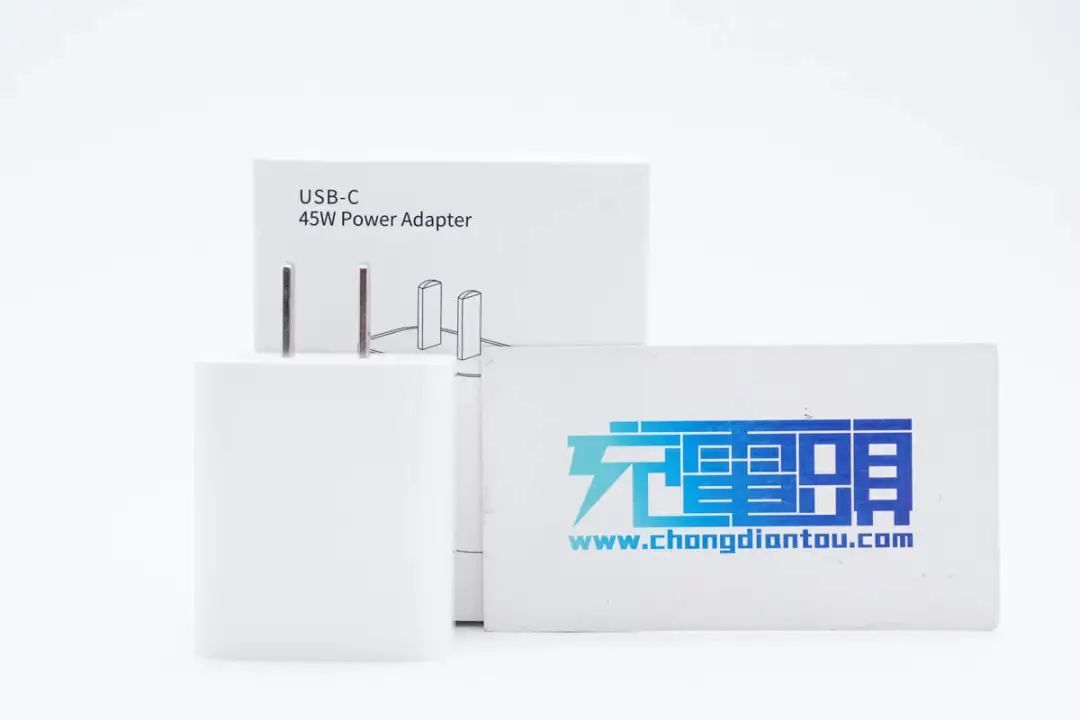

包装内仅有充电器。

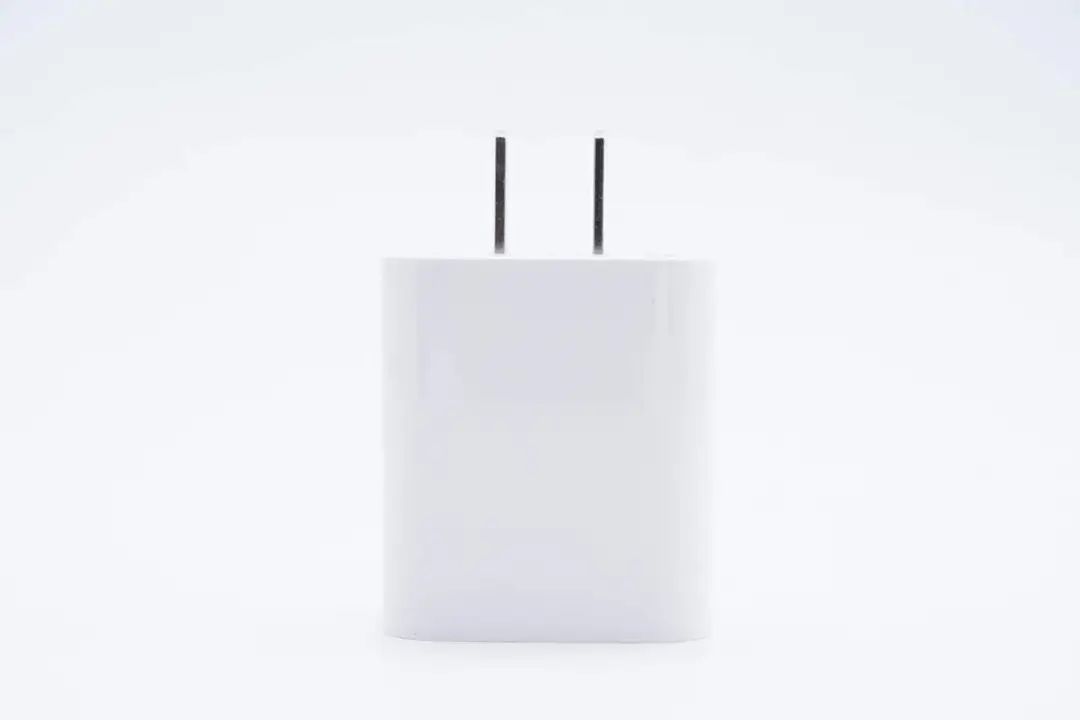

充电器为经典直板造型设计，输入端以及腰身为一体式白色外壳设计，表面高光亮面处理，两侧过渡圆润。

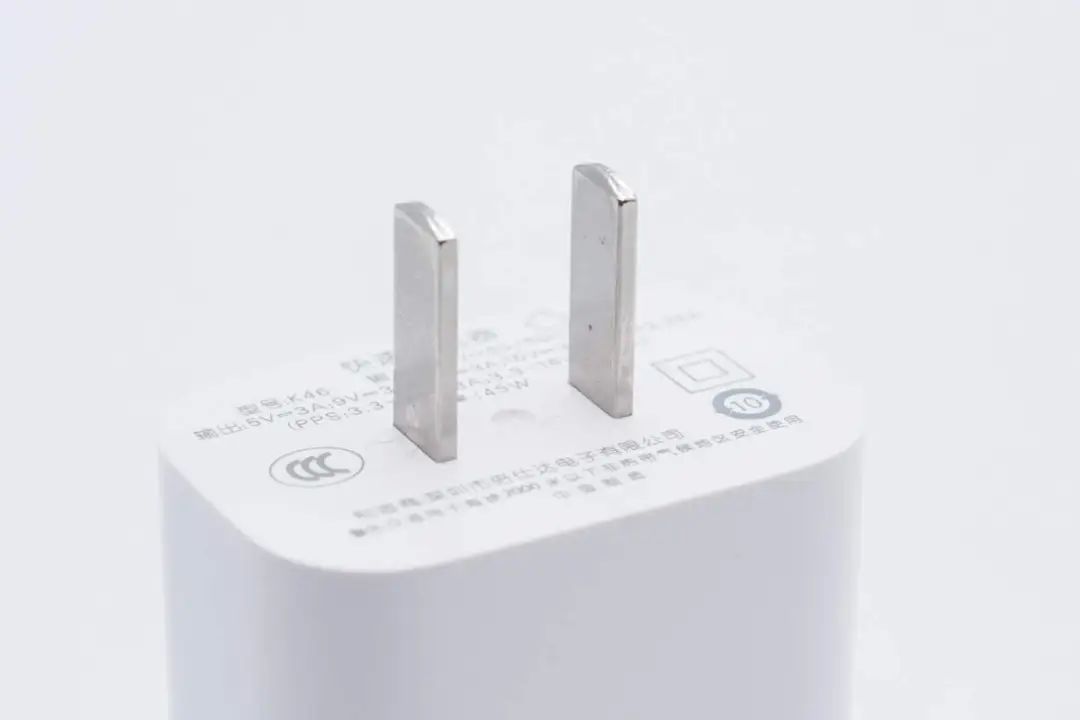

输入端外壳印有充电器参数、认证以及注意事项等信息。

充电器参数特写

型号：K46

输入：220V~50/60Hz 0.5A

输出：5V3A、9V3A、12V3A、15V3A、20V2.25A

（PPS：3.3-11V3A；3.3-16V2.8A）

功率：45W

充电器配备固定式国标插脚。

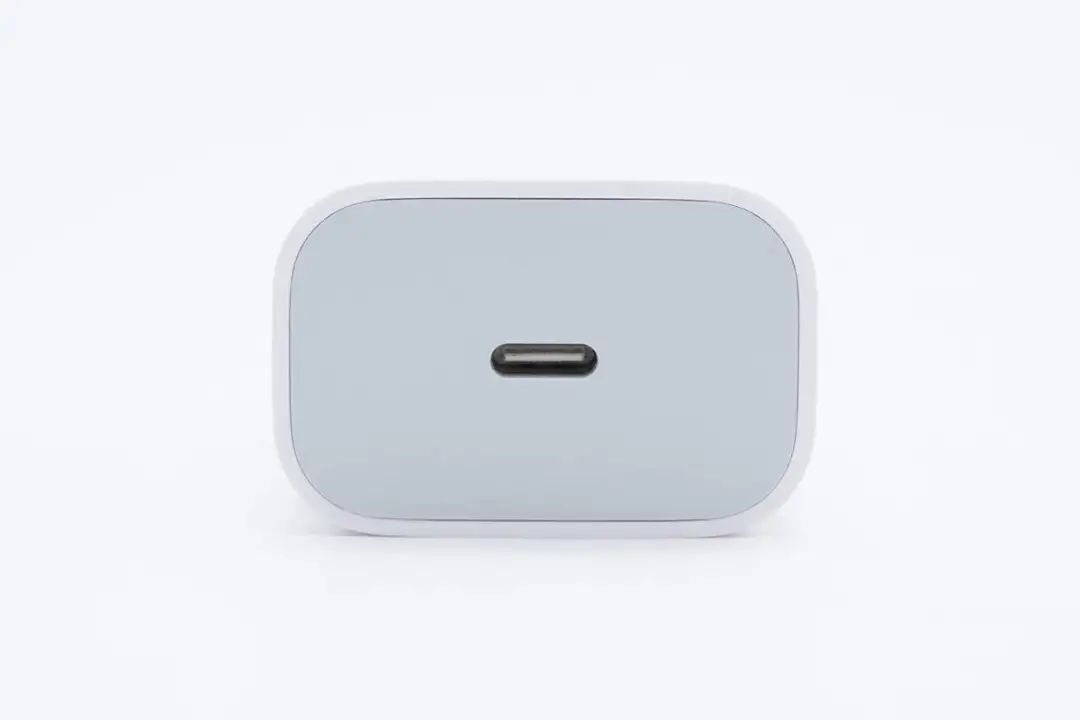

输出端面板为灰色，居中布局单USB-C接口。

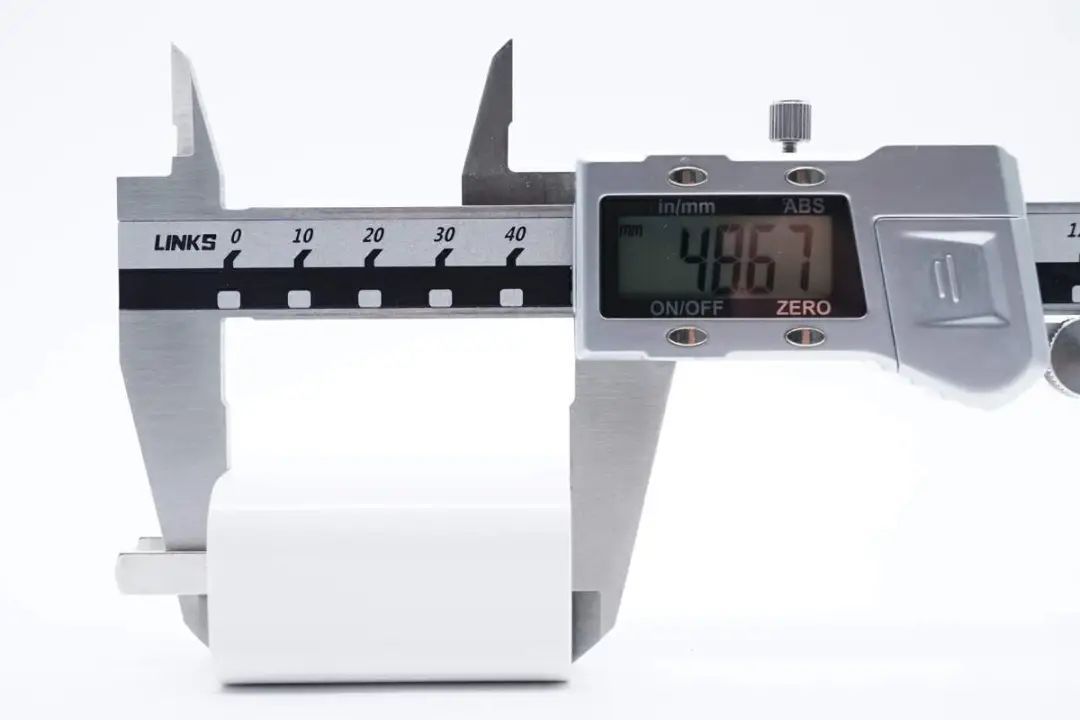

实测充电器机身长度为48.67mm。

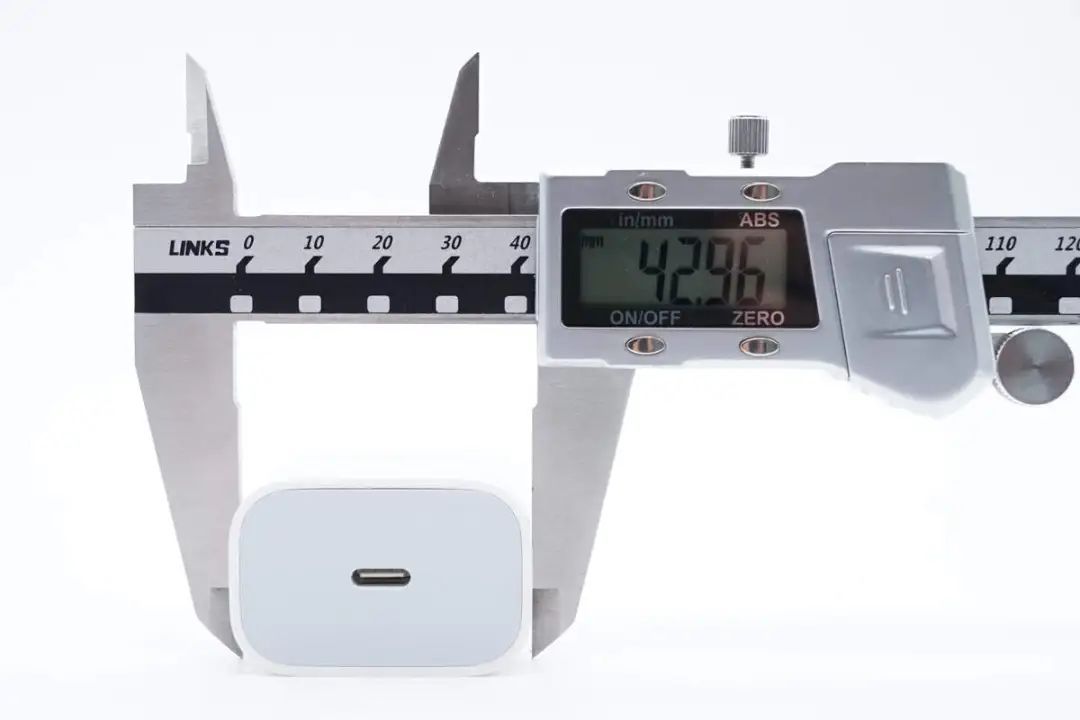

宽度为42.96mm。

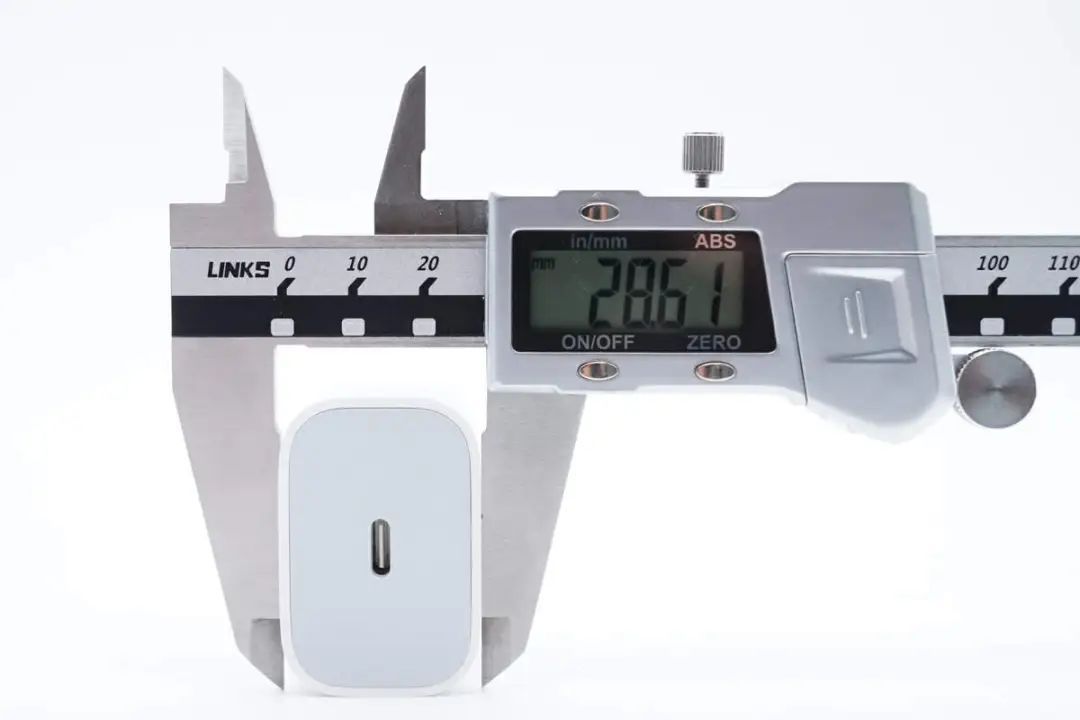

厚度为28.61mm。

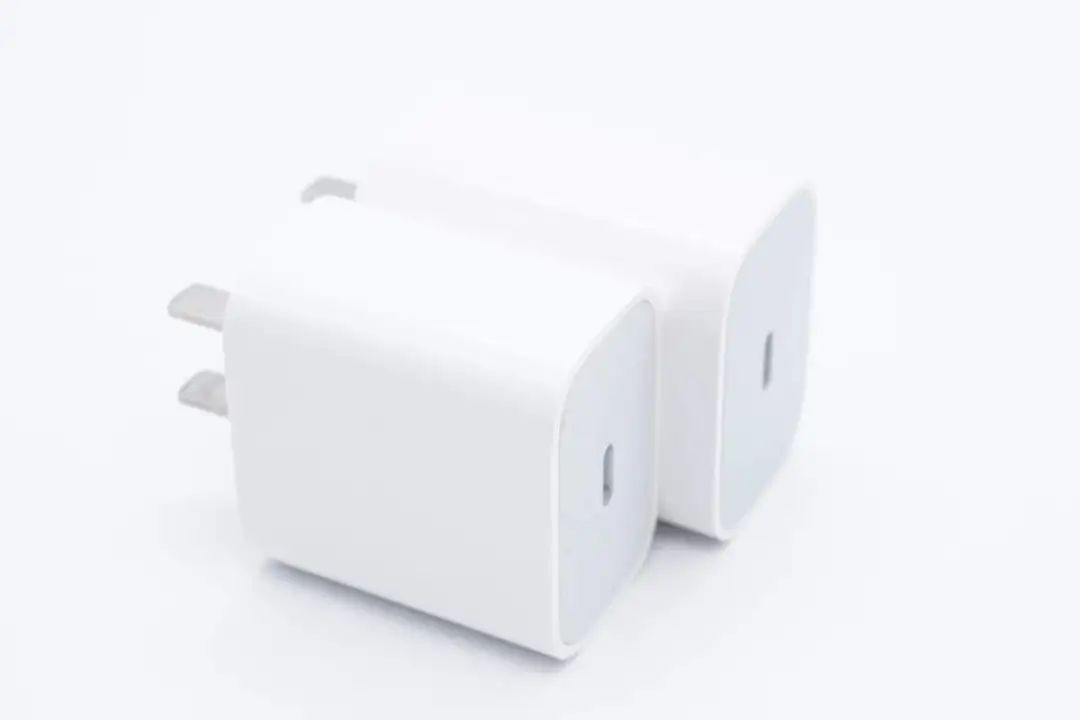

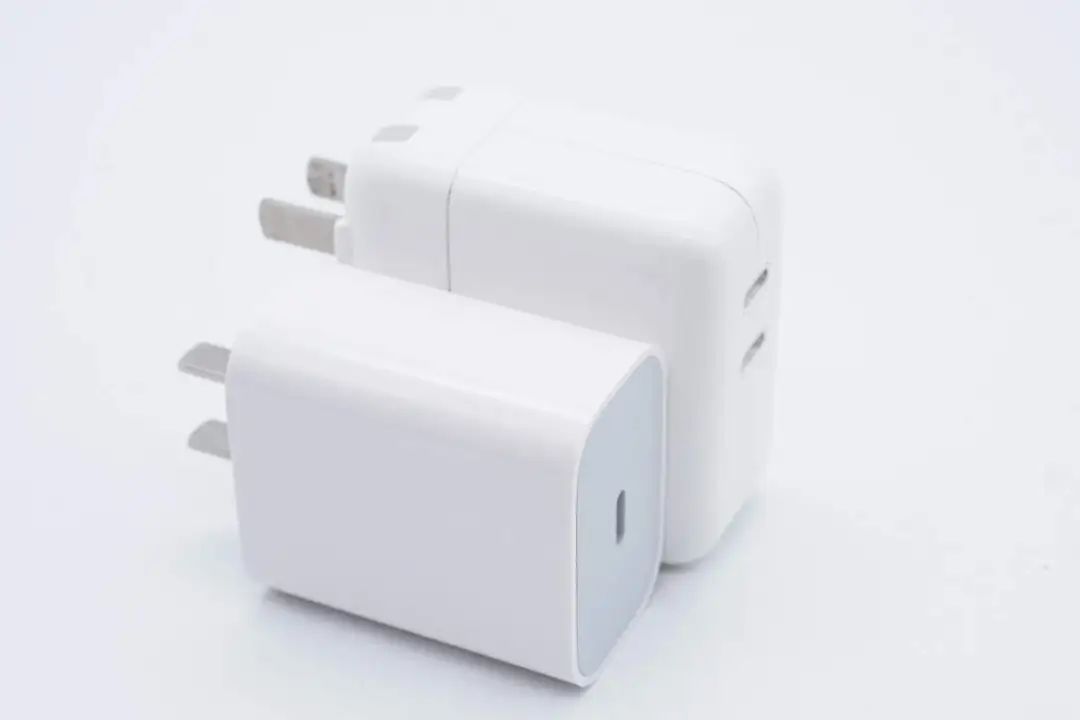

和苹果20W充电器放在一起对比，设计风格相同，功率是前者的两倍多，但机身仅仅只是稍长一点而已。

和苹果35W充电器对比，体积优势明显。

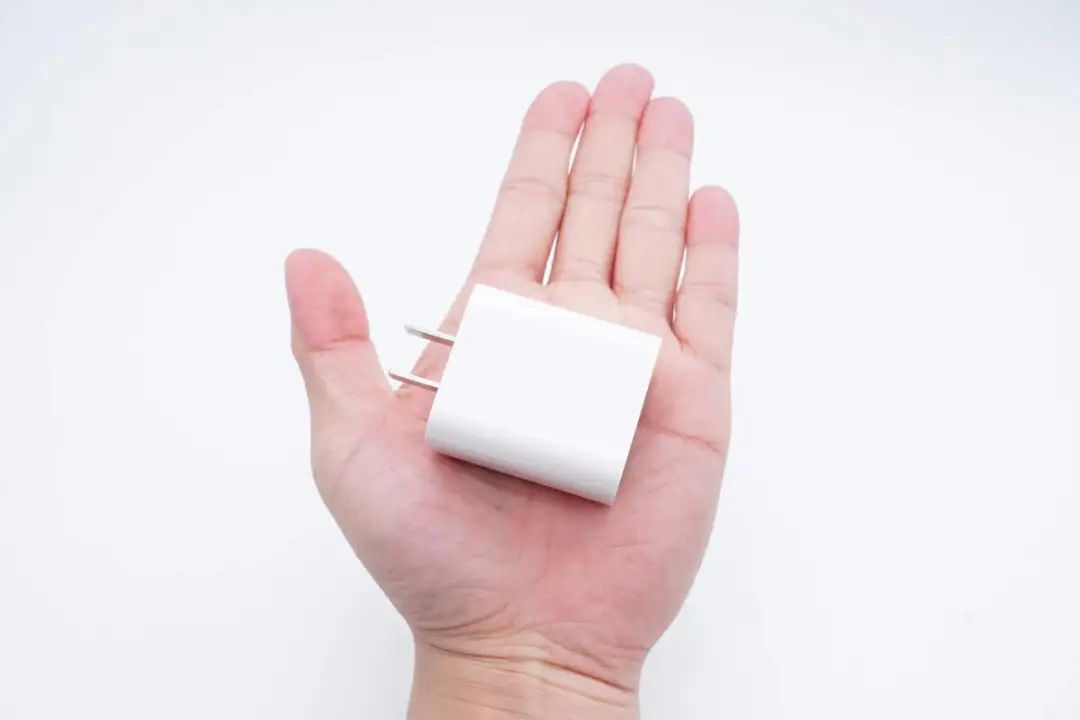

充电器拿在手上的大小直观感受。

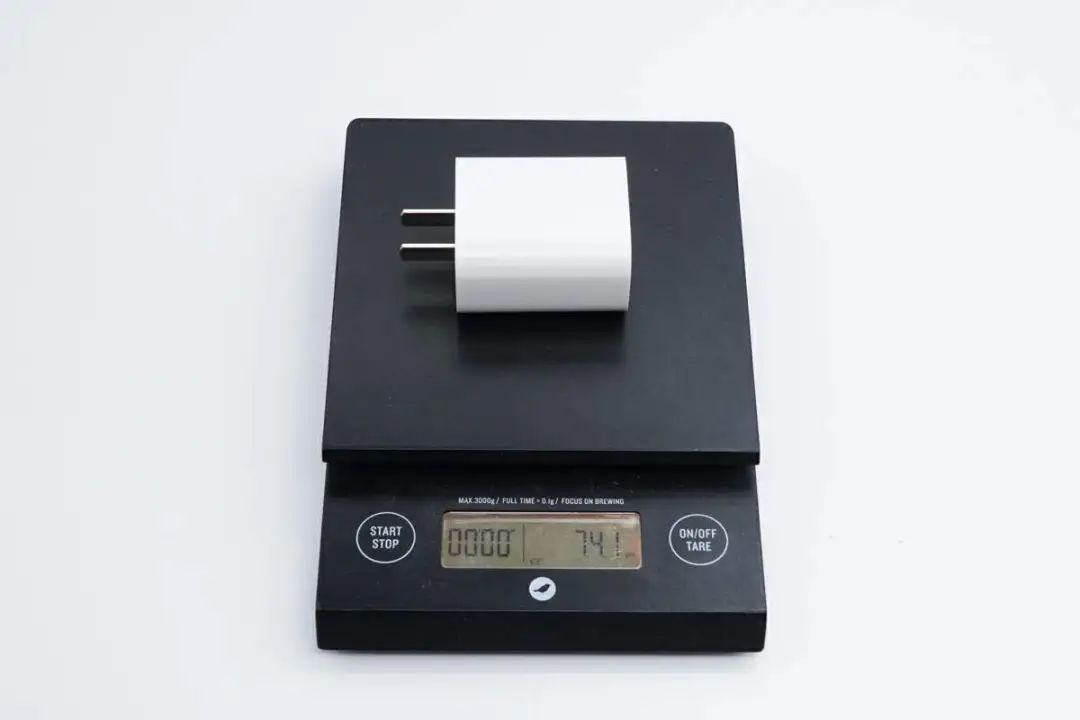

另外测得充电器重量约为74g。

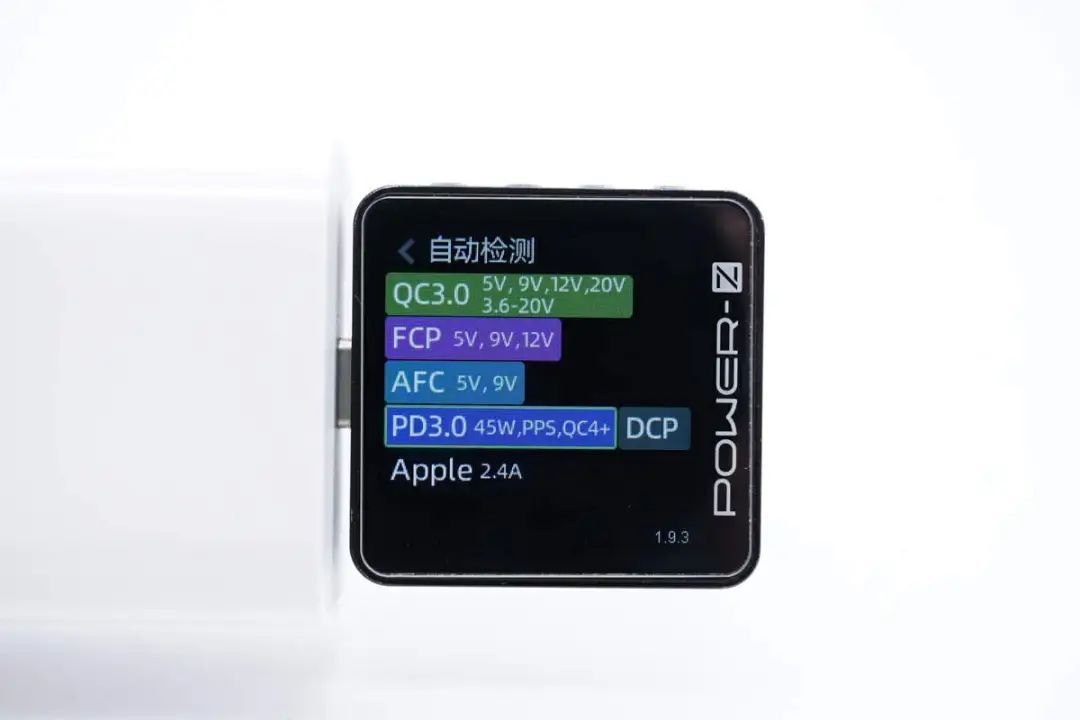

使用ChargerLAB POWER-Z KM003C测得充电器USB-C口支持QC3.0/4+、FCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

PDO报文显示USB-C口具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及3.3-11V3A、3.3-16V2.8A两组PPS电压档位。

倍仕达45W氮化镓充电器拆解

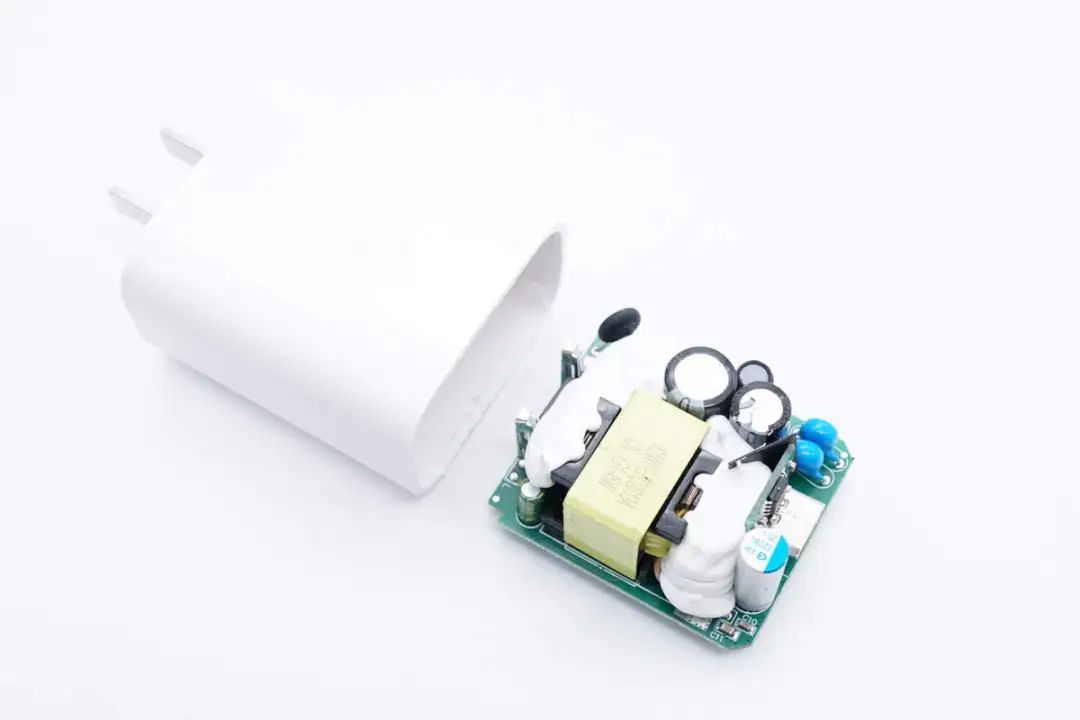

拆开顶部外壳取出内部PCBA模块。

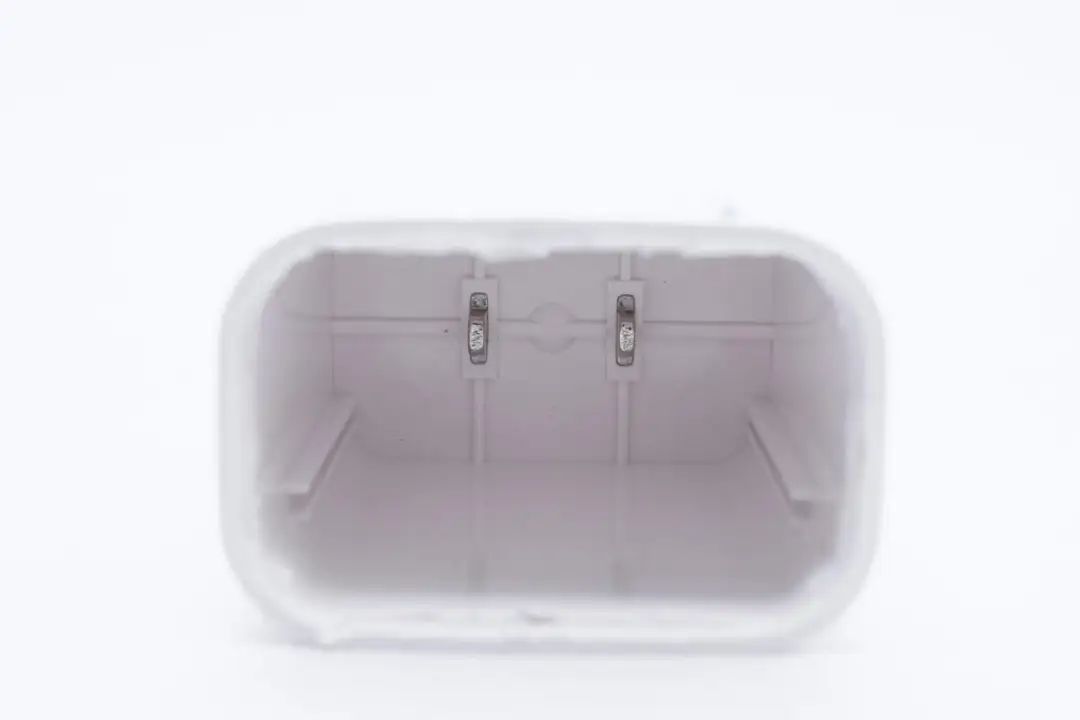

壳体内部两侧设有固定PCB板的滑道，插脚与模块采用接触式通电设计。

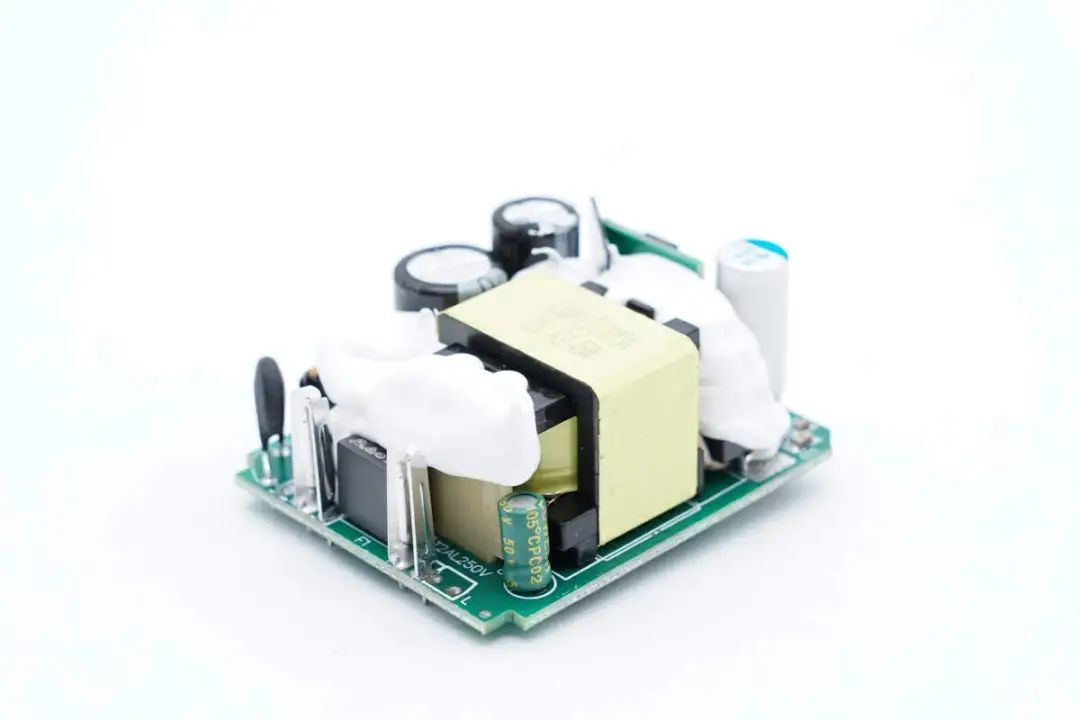

模块正面电容、变压器等器件打胶加固。

主板背面贴有蓝色导热垫帮助整流桥等器件散热，同时初次级间还设有麦拉片进行隔离。

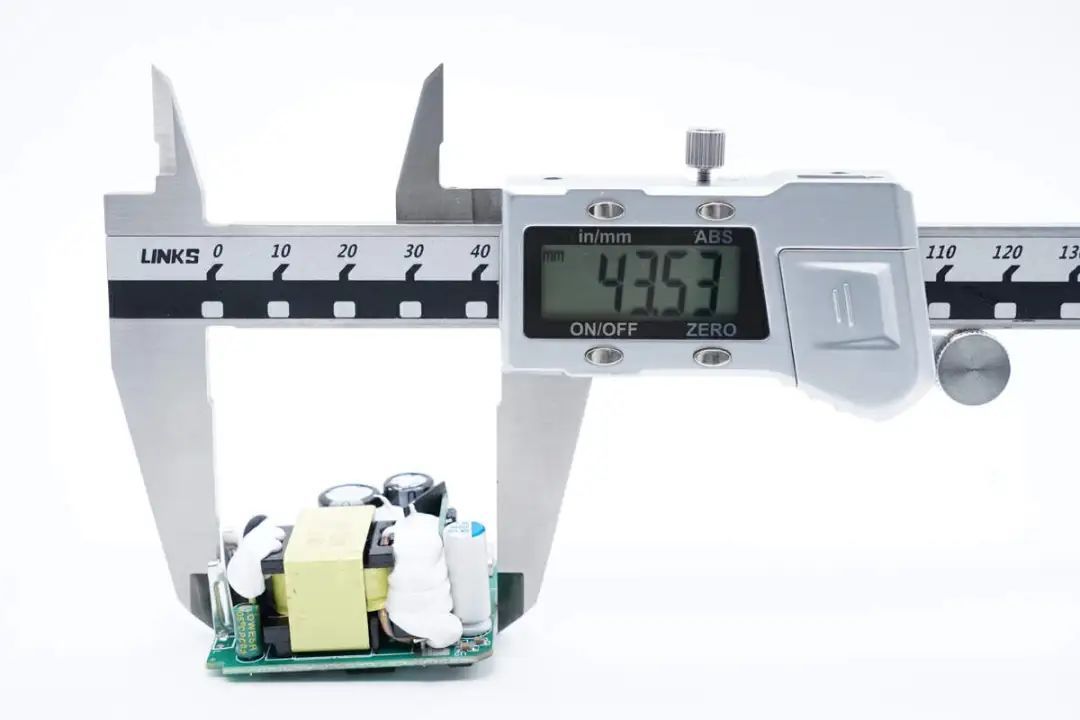

测得PCBA模块长度为43.53mm。

宽度为36.93mm。

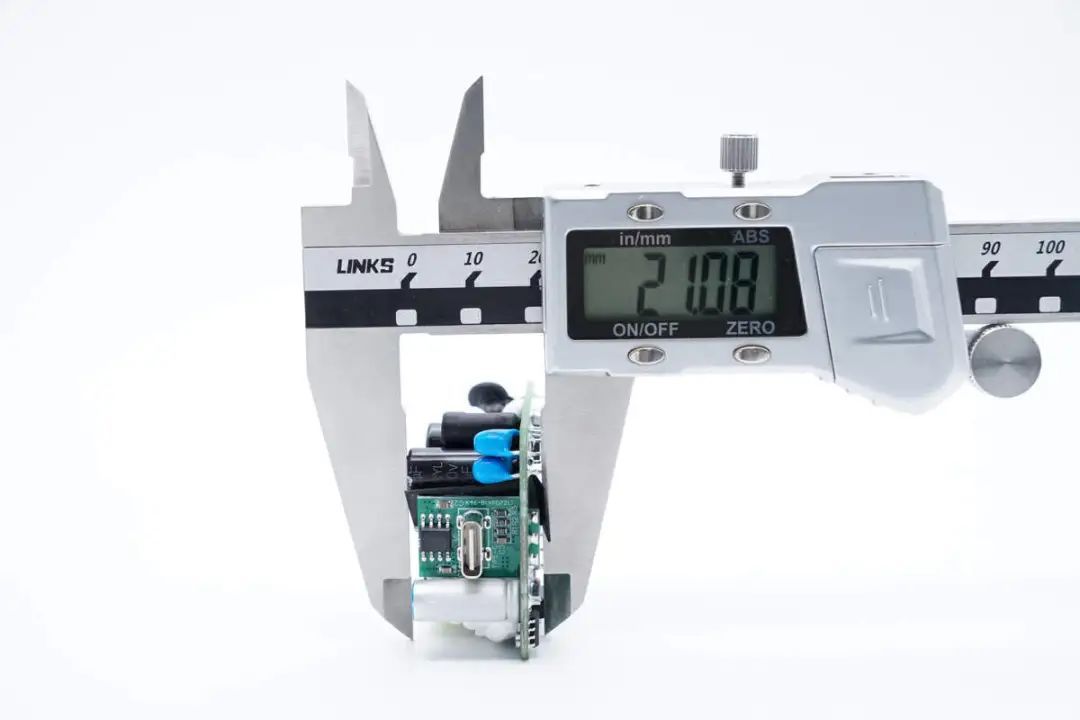

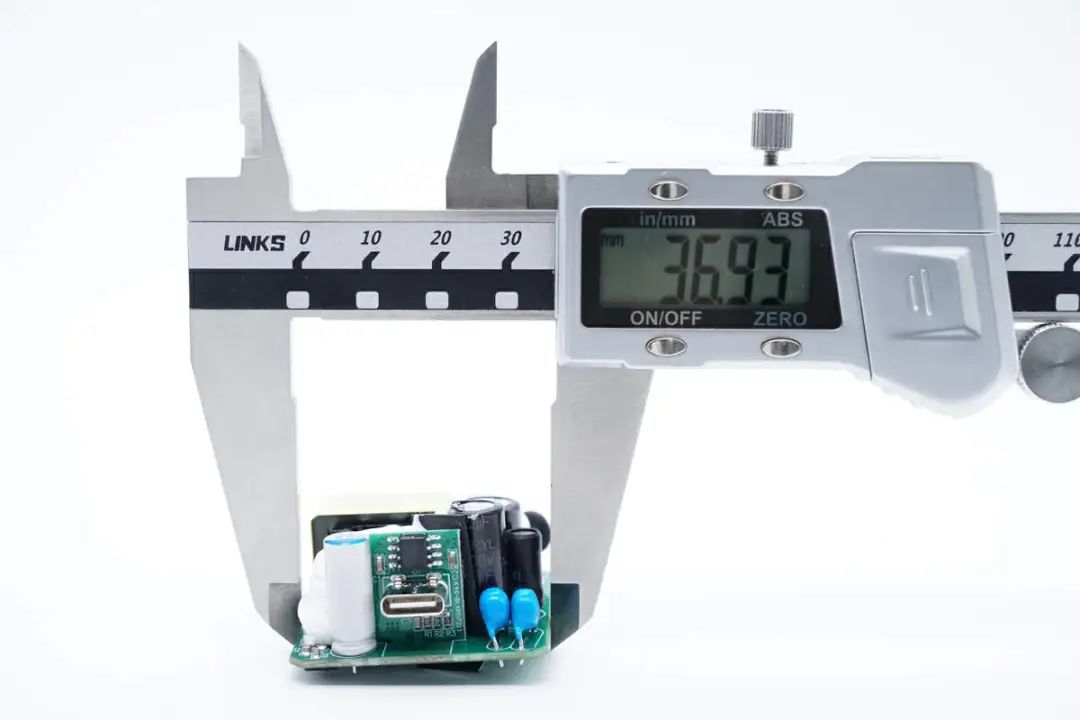

厚度为21.08mm。

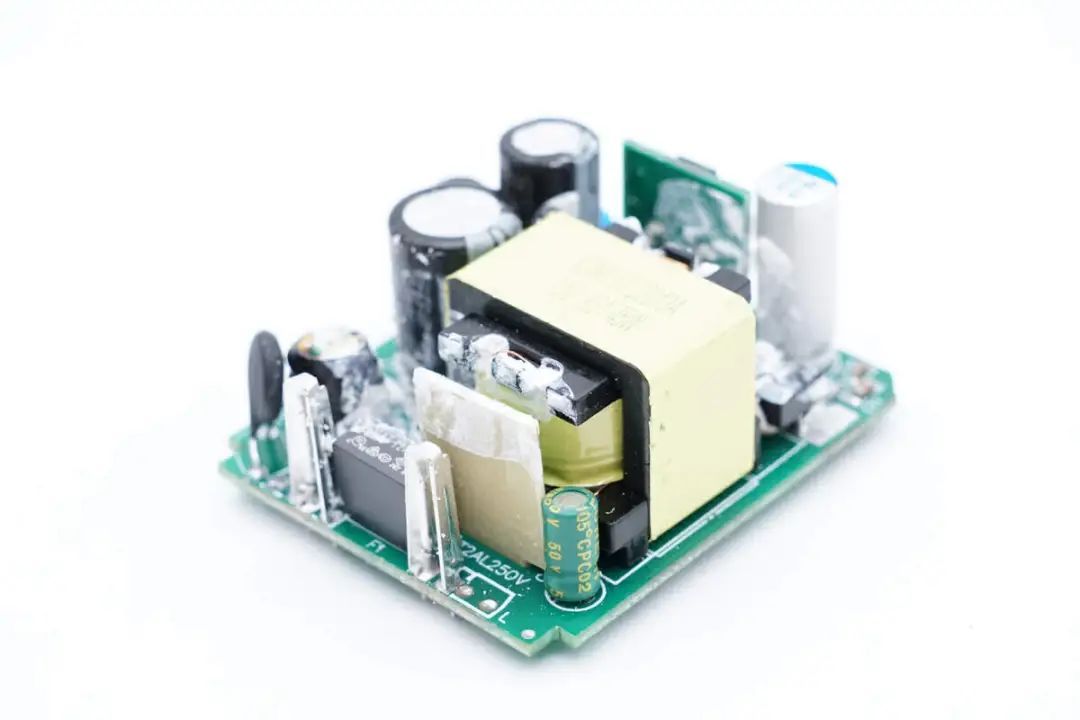

将白胶清理干净，可以看到保险丝和变压器之间设有电木板进行隔离保护。

主板背面设有整流桥、开关电源主控芯片、光耦以及同步整流芯片。

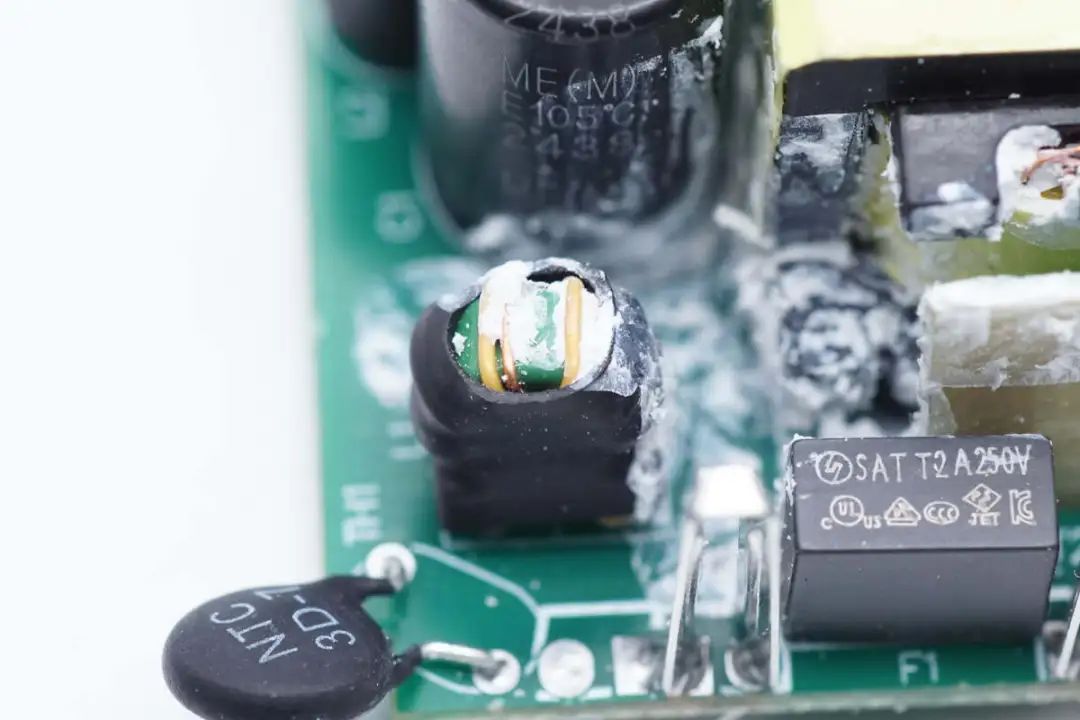

输入端一览，设有延时保险丝以及NTC热敏电阻。

延时保险丝规格为2A250V。

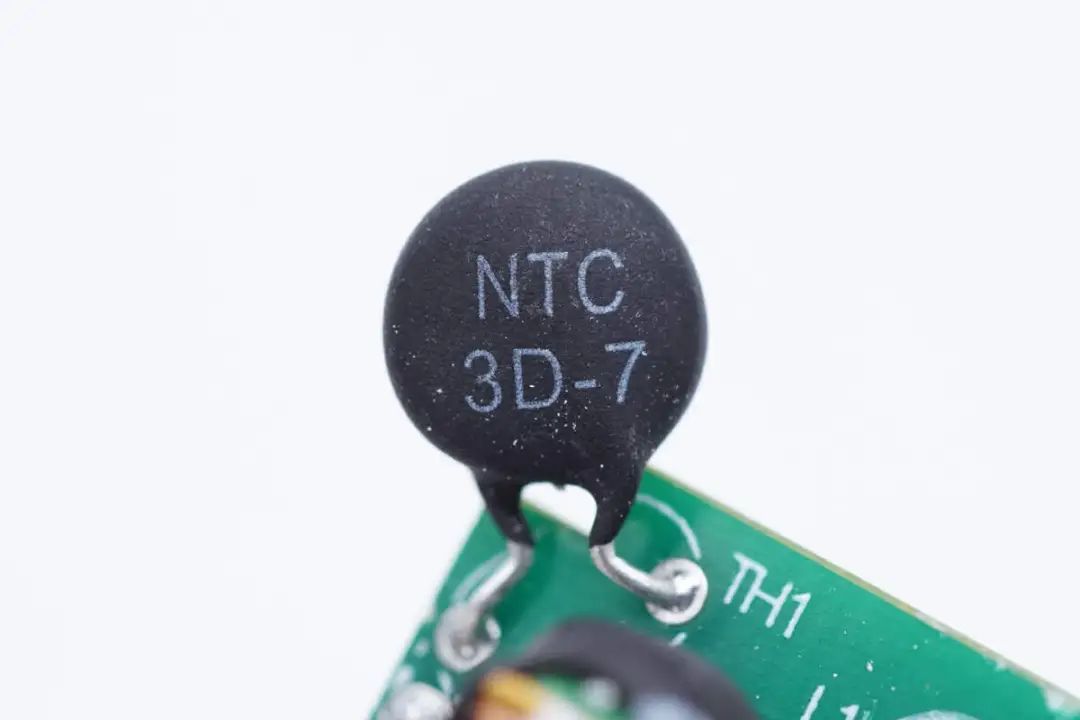

黑色NTC热敏电阻用于抑制上电浪涌电流。

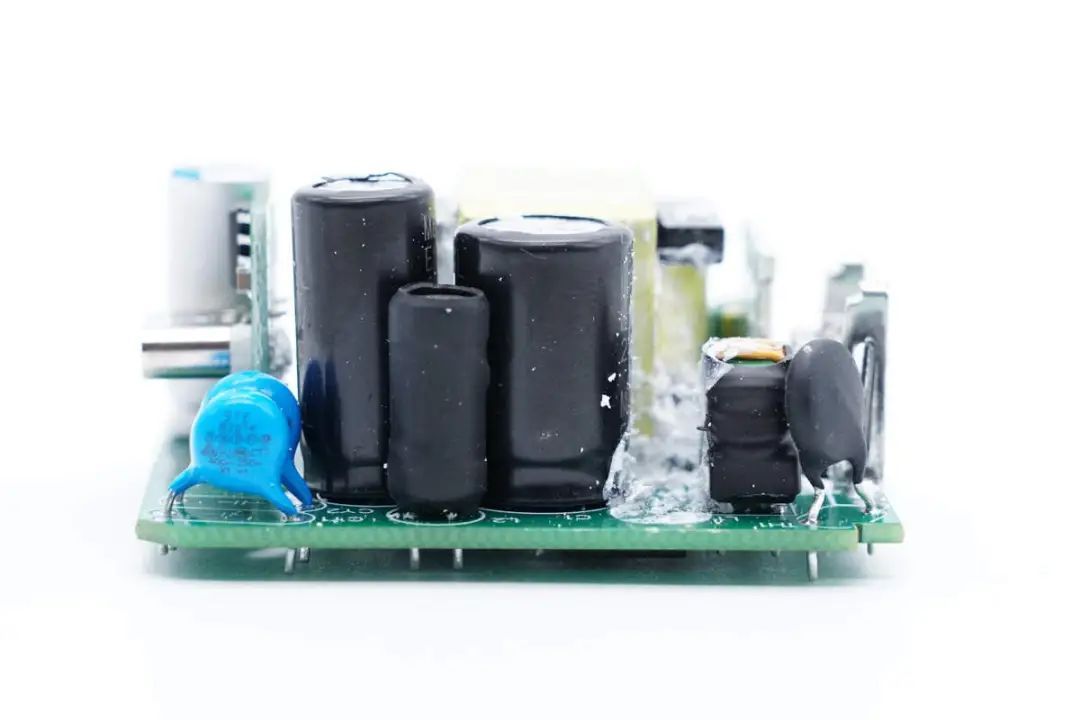

板子一侧设有共模电感、工字电感、两颗高压滤波电解电容以及蓝色Y电容。

共模电感用于滤除EMI干扰，外套热缩管绝缘保护。

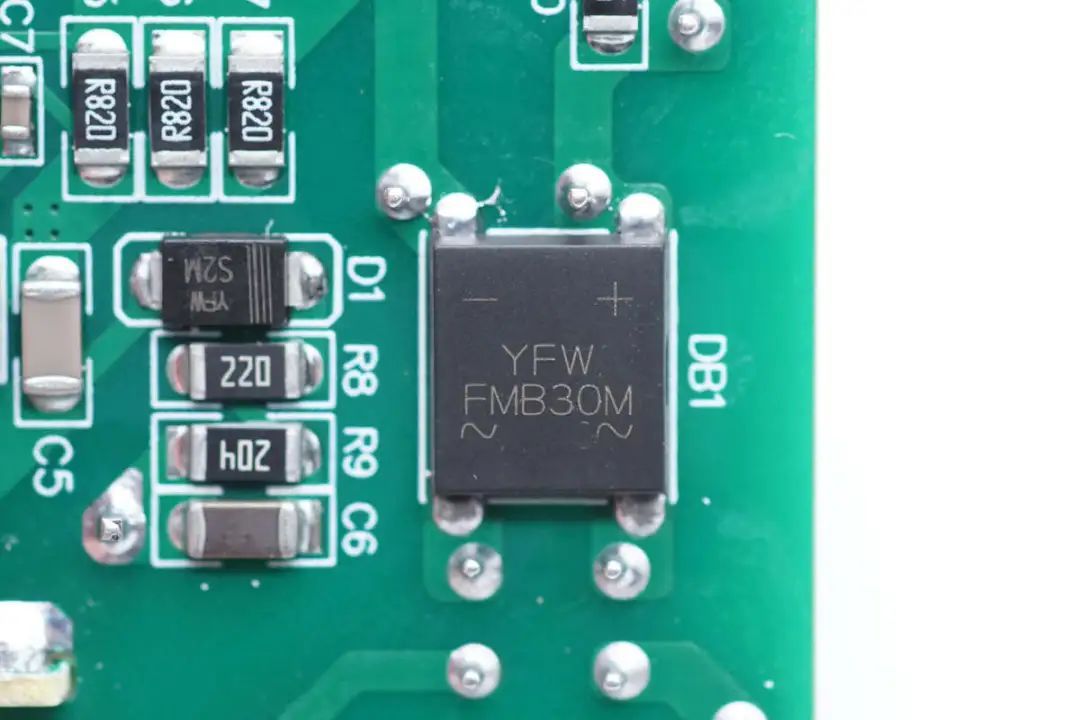

整流桥型号FMB30M，规格为3A 1000V，采用UMSB封装。YFW佑风微品牌

佑风微电子”是一家专业从事半导体分立器件研发、生产、销售的高新科技企业。公司主要生产销售：普通整流二极管、快恢复二极管、高效率二极管、超快恢复二极管、肖特基二极管、低压降肖特基二极管、碳化硅二极管、整流桥堆、快恢复整流桥堆、肖特基桥堆、TVS瞬态抑制二极管、ESD静电保护元件、稳压二极管、晶体管、可控硅晶闸管、MOS场效应管等等。更多详情可上我司官网www.yfwdiode.com了解。
