前言
伴随着苹果推出双USB-C口的电源适配器，引领新的USB-C适配器形式，改变消费者的使用习惯以来，有多家快充厂商都推出了双口适配器，并支持功率自动分配，满足两台设备的同时充电需求。
倍仕达推出了一款35W双USB-C适配器，双口支持功率盲插，能满足笔记本电脑供电，双口同时输出时支持18+18W功率分配，满足同时充电需求。下面充电头网就对这款充电器进行拆解，看看双口同时快充是如何设计。
此前充电头网还拆解过倍仕达33W 1A1C数显快充充电器、倍仕达20W 1A1C数显快充充电器等产品，欢迎查阅。
倍仕达35W充电器外观

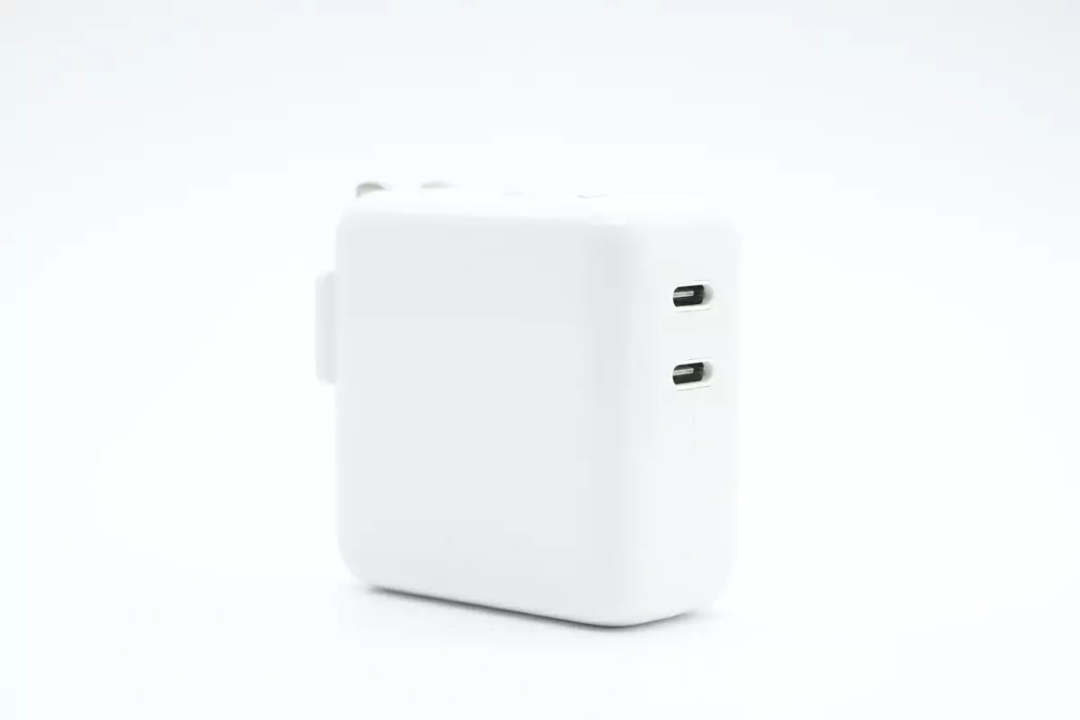

倍仕达35W充电器外观设计采用圆润饱满的线条加正白色的壳体，表面高光亮面处理，左右合模封装，外观与苹果原厂充电器十分接近。

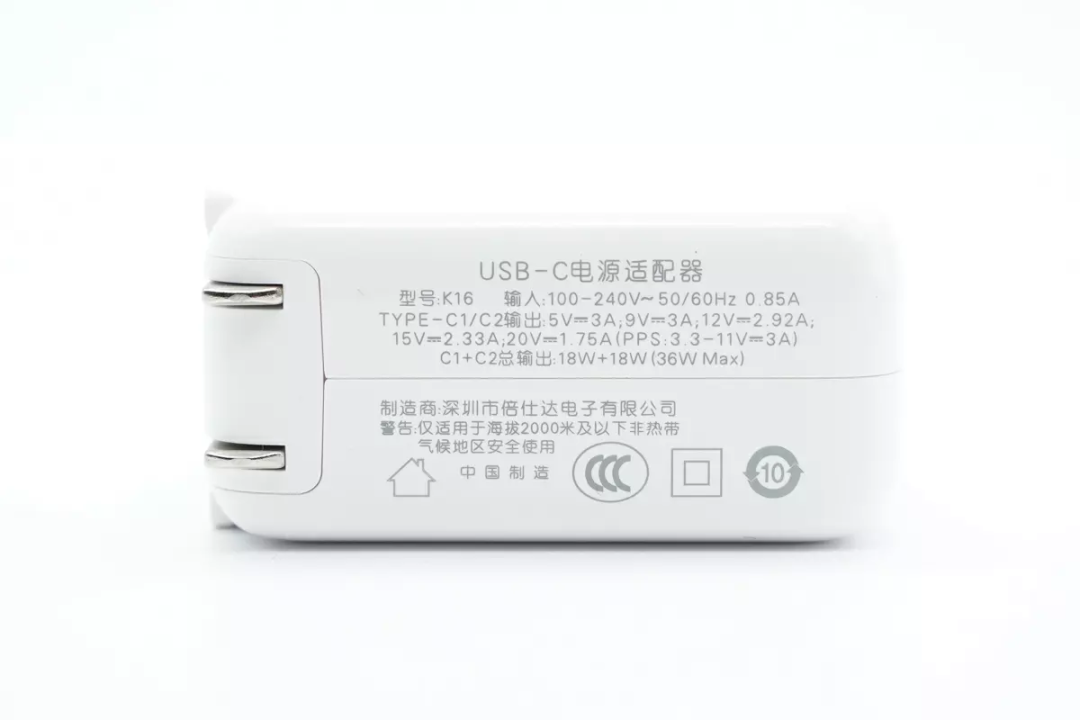

机身侧面印有充电器参数
型号：K16
输入：100-240V~50/60Hz 0.85A
Type-C1/C2输出：5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A
PPS：3.3-11V3A
C1+C2总输出：18W+18W（36W Max）
充电器配备可折叠国标插脚，携带方便。

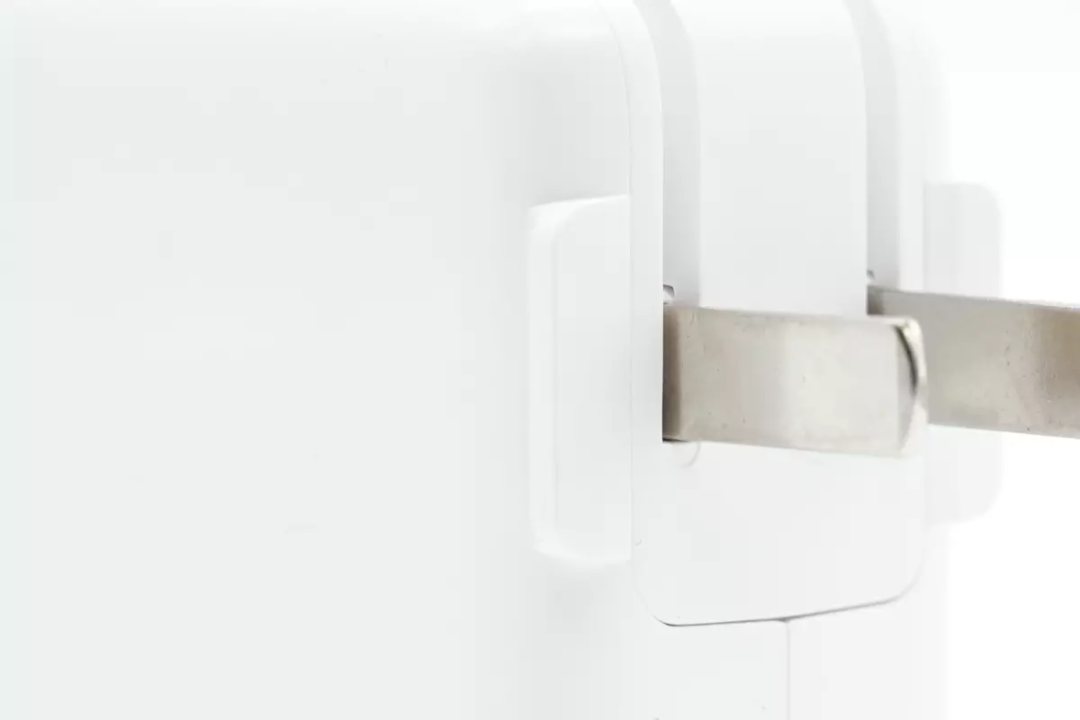

并且插脚一侧壳体加入双翼设计，保证使用稳定。
另一端配备双USB-C接口，白色胶芯。

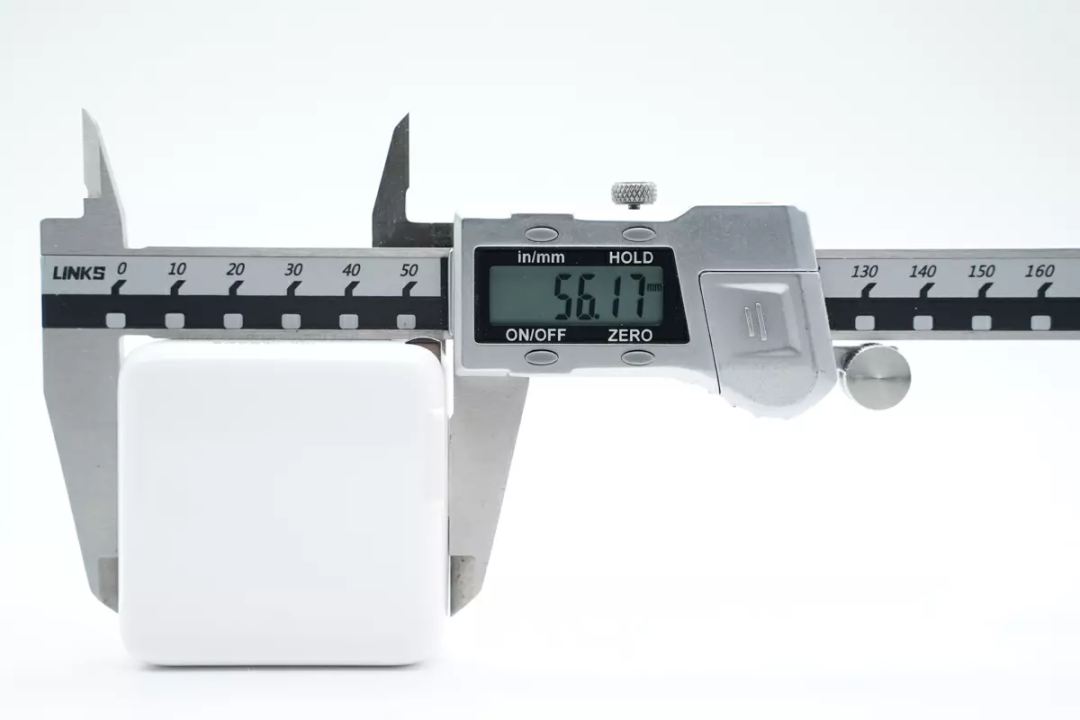

测得充电器机身高度为56.17mm。
宽度为56.03mm。

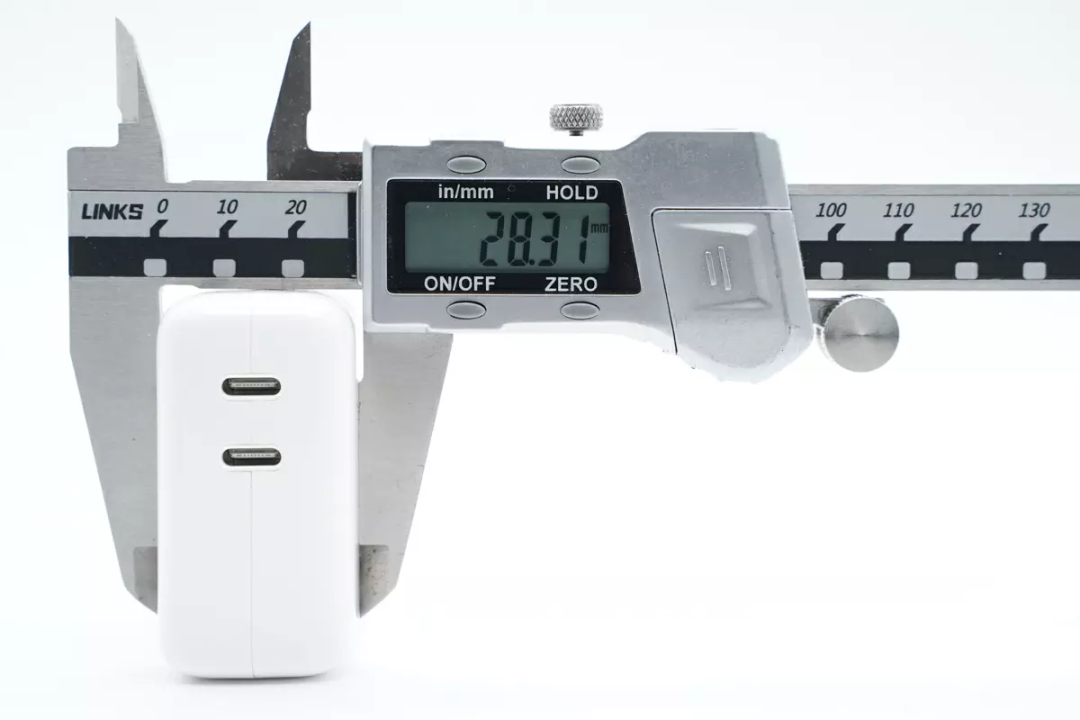

厚度为28.31mm。

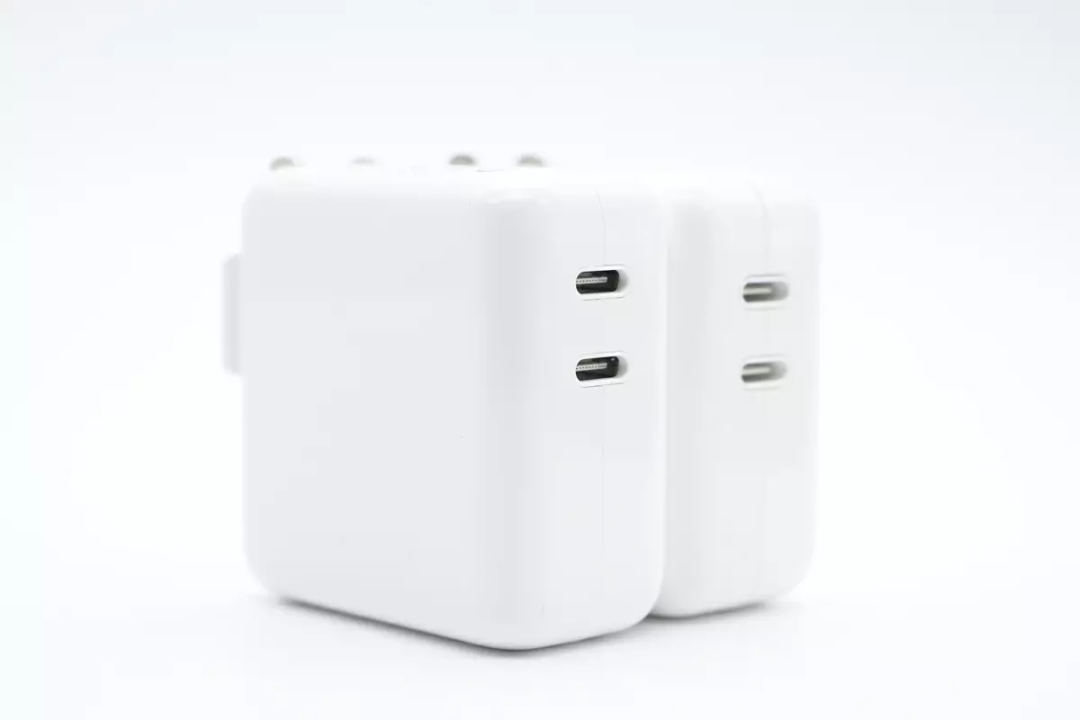

和苹果35W充电器对比，两者体积相当。
产品拿在手上的大小直观感受。
另外测得充电器净重约为111g。

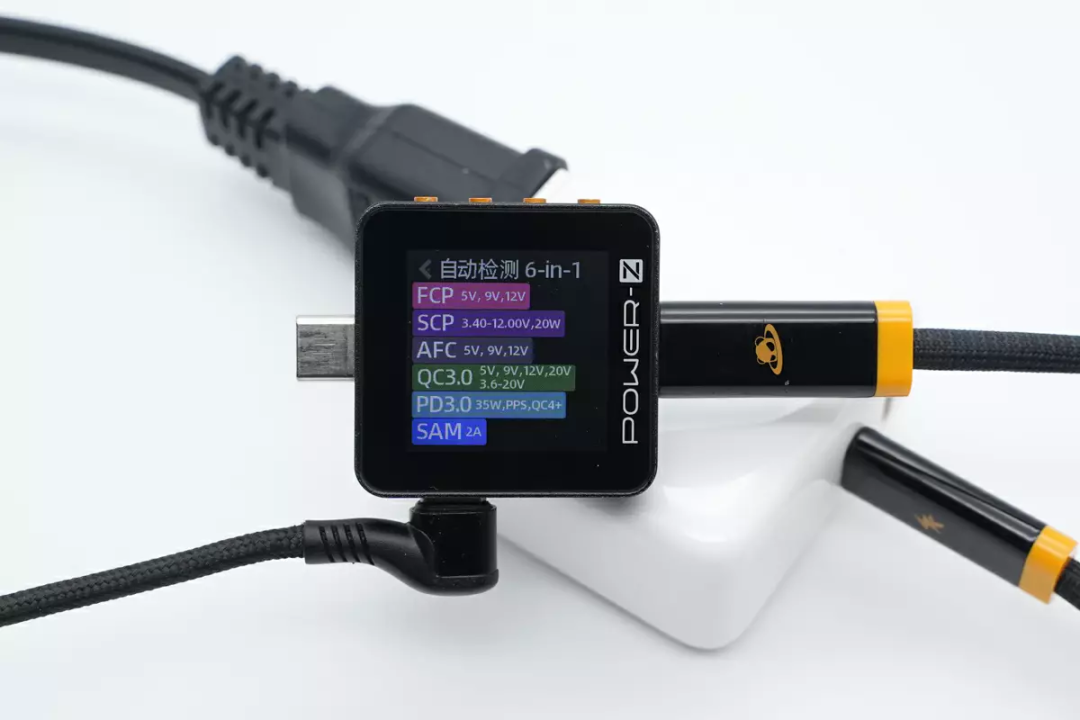

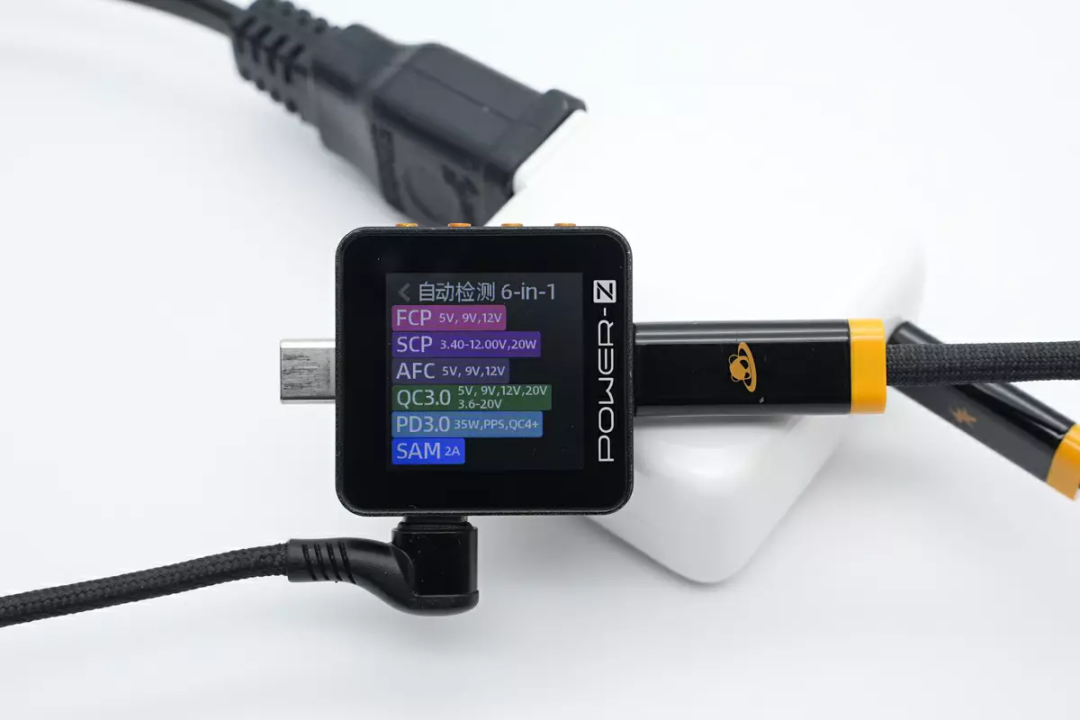

使用ChargerLAB POWER-Z KM002C测得USB-C1口支持FCP、SCP、AFC、QC3.0、PD3.0、PPS、QC4+快充协议。

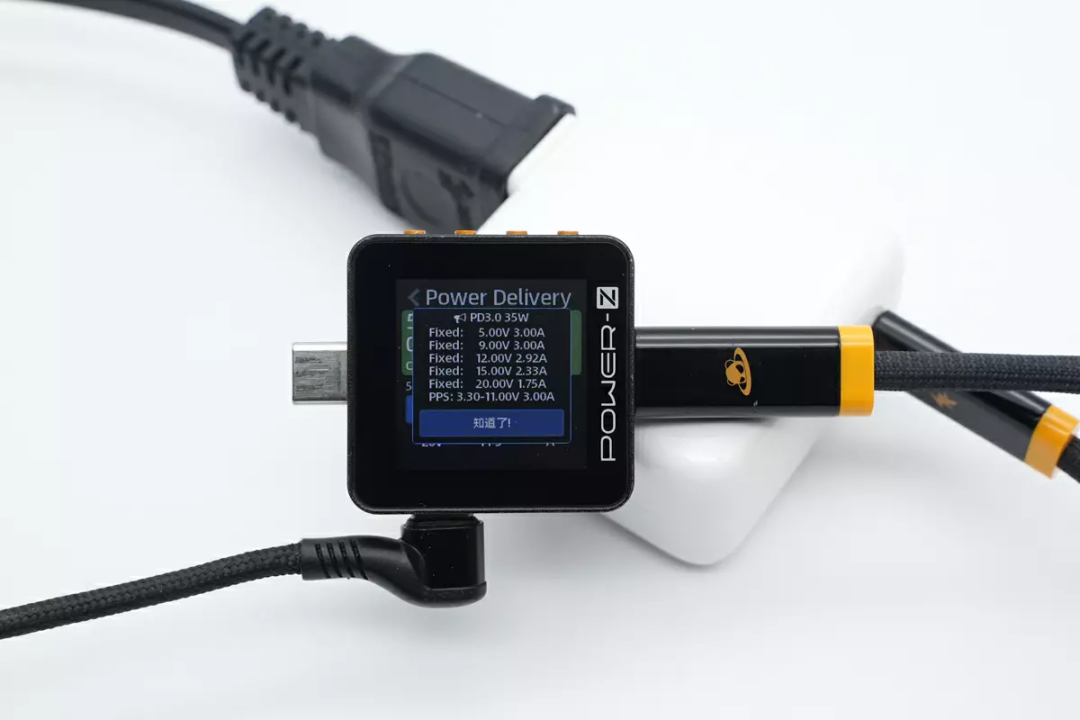

并且还具备5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A五组固定电压档位，以及3.3-11V3A一组PPS电压档位。
测得USB-C2口兼容协议和USB-C1口的完全一样。
PDO报文也相同，两个C口支持功率盲插，日常使用方便。
倍仕达35W充电器拆解
看完了这款充电器的外观和测试，下面就拆解这款充电器，看看内部做工用料如何。

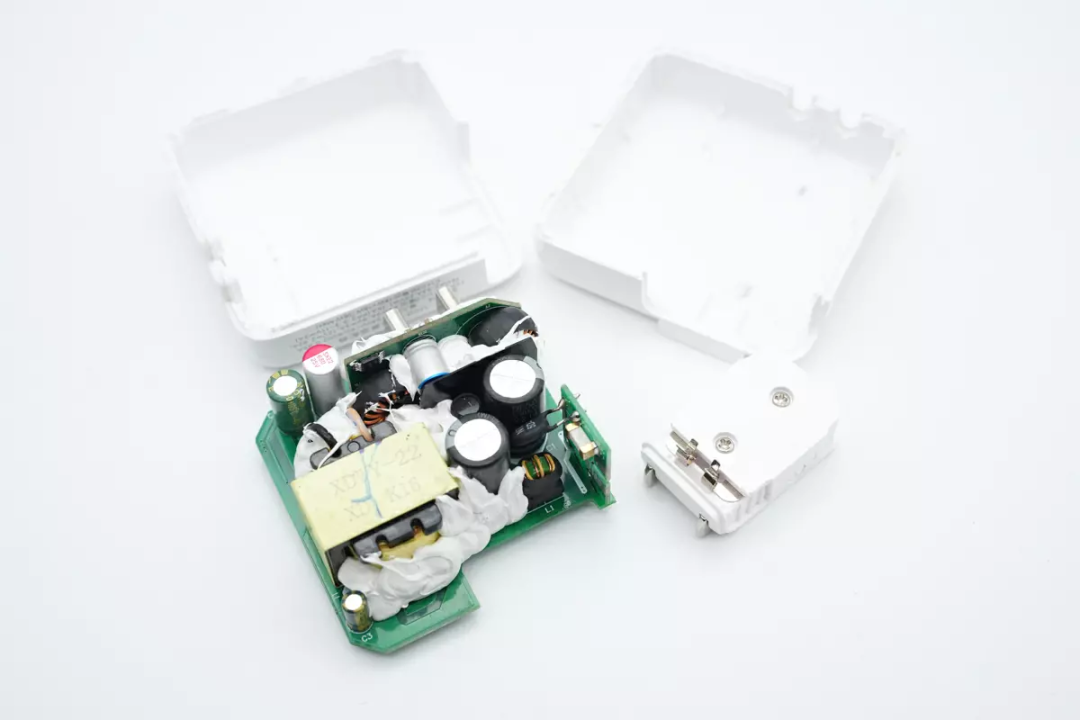

沿接缝拆开充电器外壳，PCBA模块背面粘贴导热垫散热。

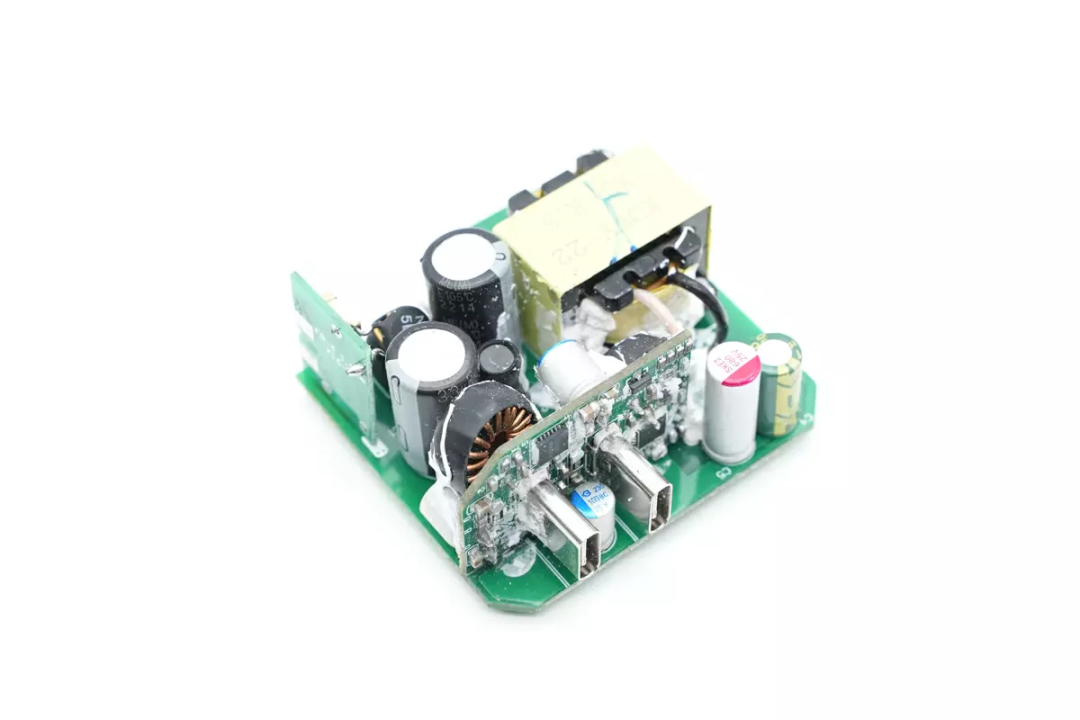

取出内部PCBA模块，电容与变压器之间打胶固定，折叠插脚通过弹片连接供电。
使用游标卡尺测得PCBA模块长度约为50.15mm。

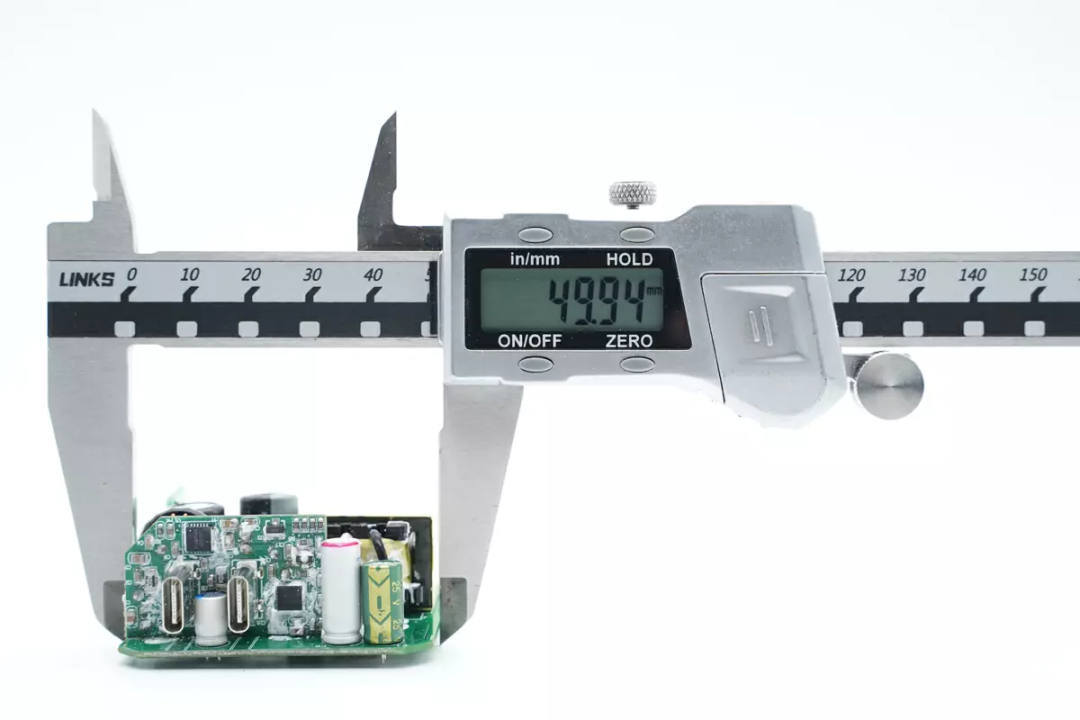

PCBA模块宽度约为49.94mm。

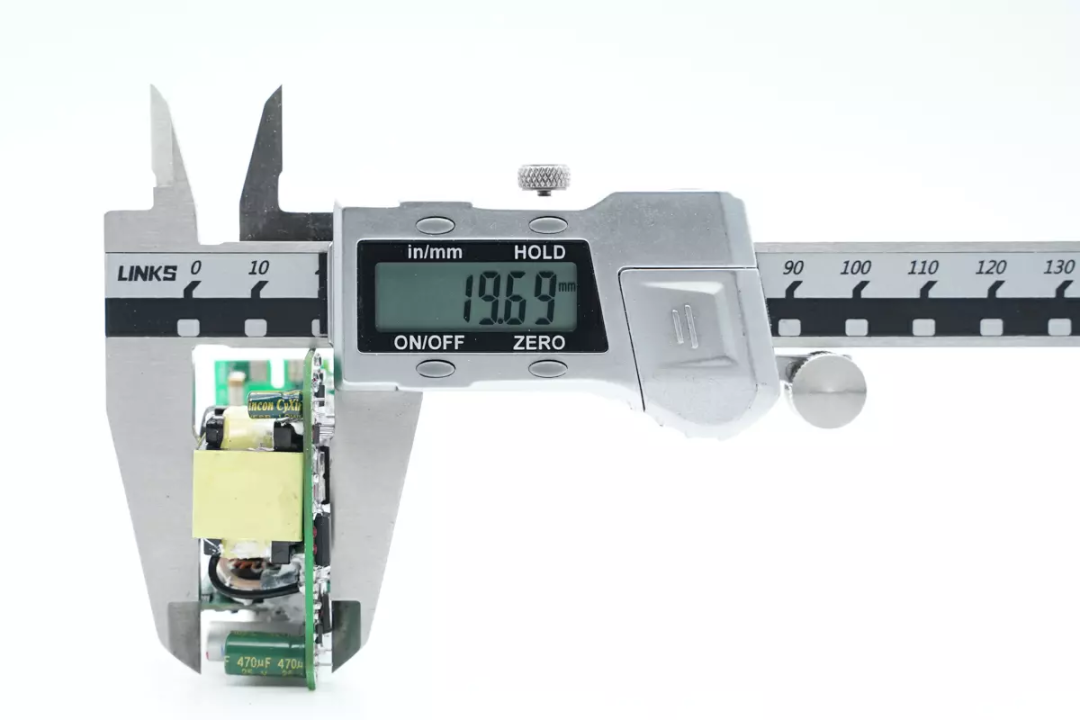

PCBA模块厚度约为19.69mm。

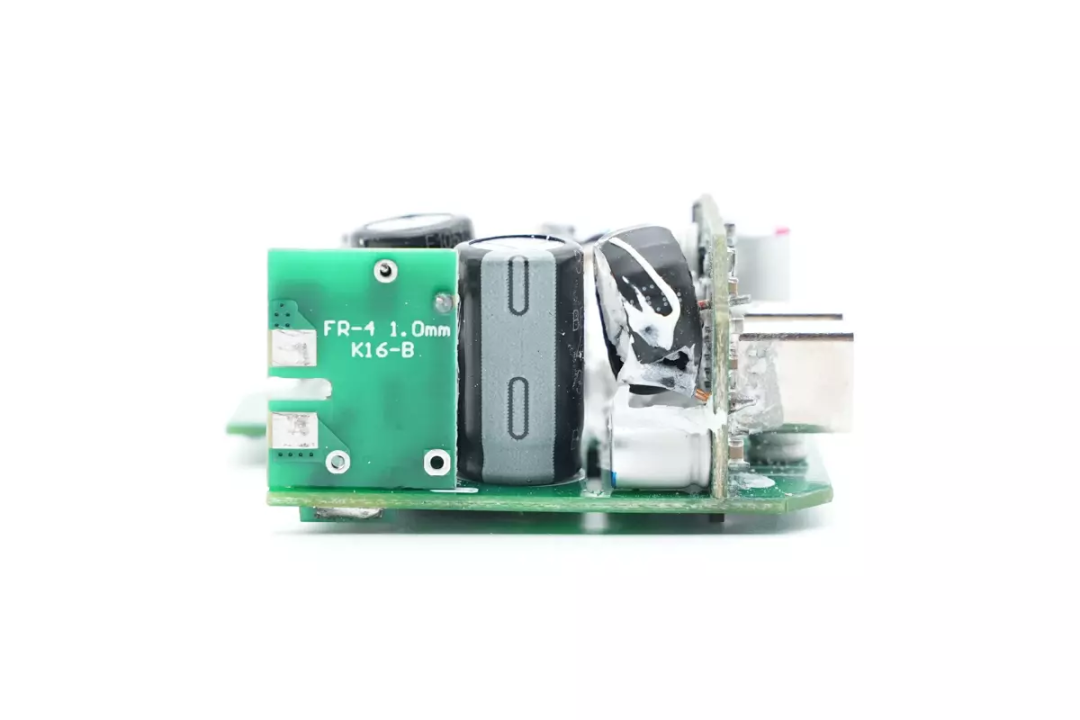

PCBA模块采用三块PCB焊接组成。输入端小板焊接保险丝和NTC热敏电阻。
输出端小板焊接USB-C母座和降压电感等元件。

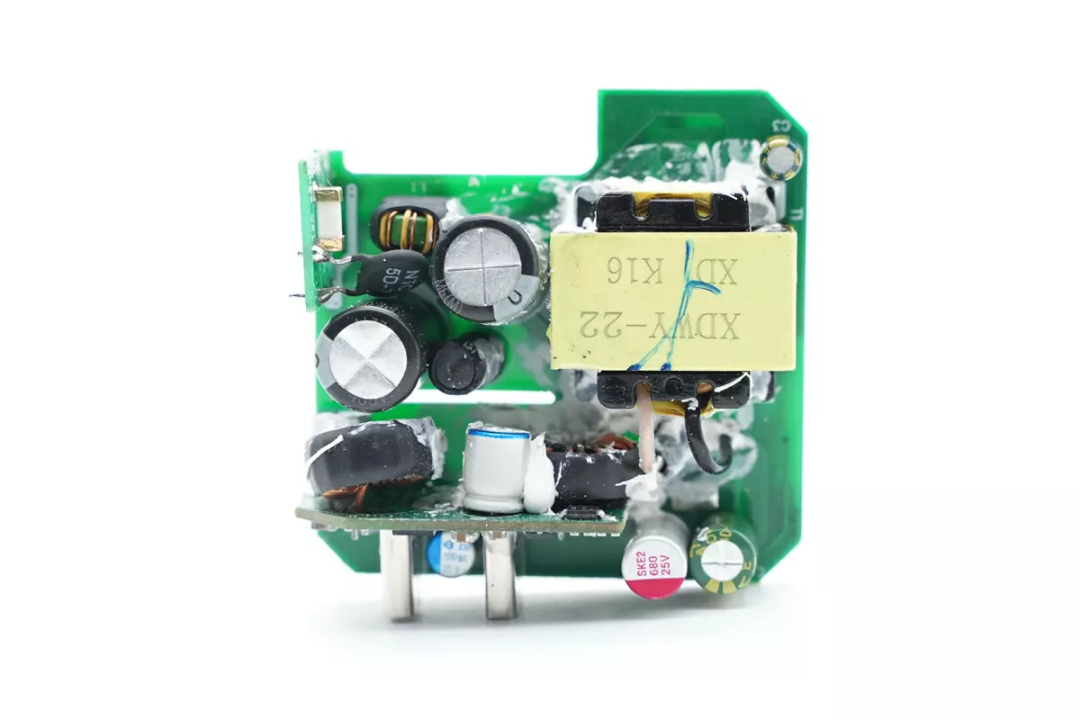

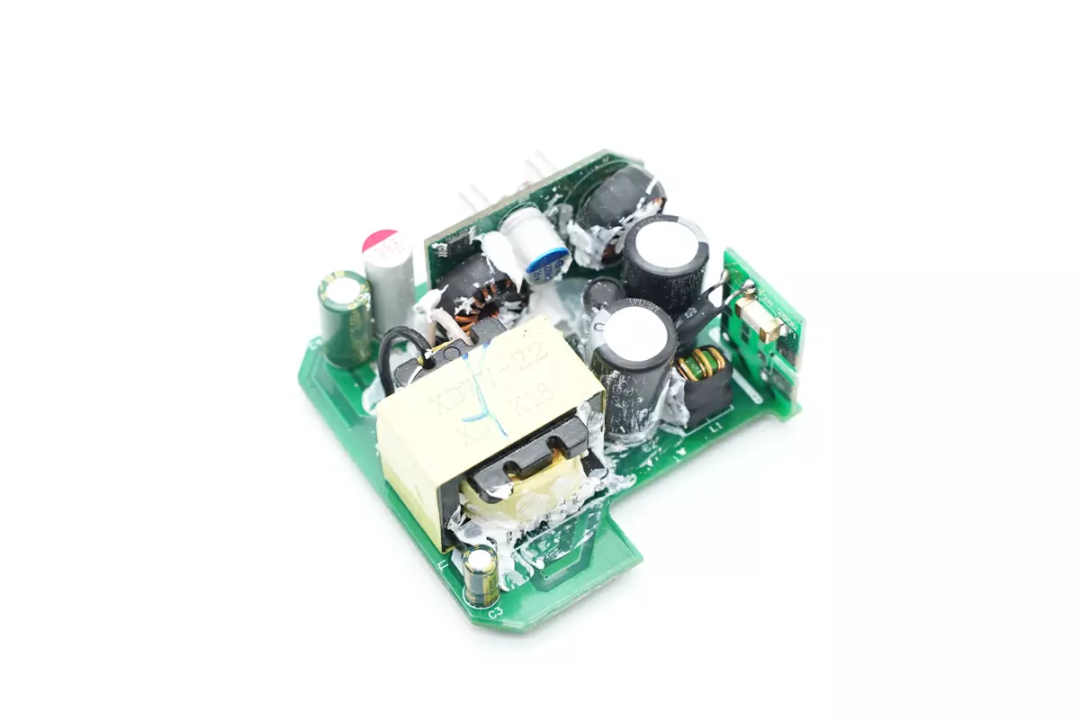

清理掉PCBA模块表面的胶水，PCBA模块正面一览，左上角焊接一块小板，用于取电，依次是高压滤波电容和变压器。初次级之间开槽插入隔离片绝缘，底部是次级协议小板，焊接降压电路和USB-C母座，以及输出滤波电容。

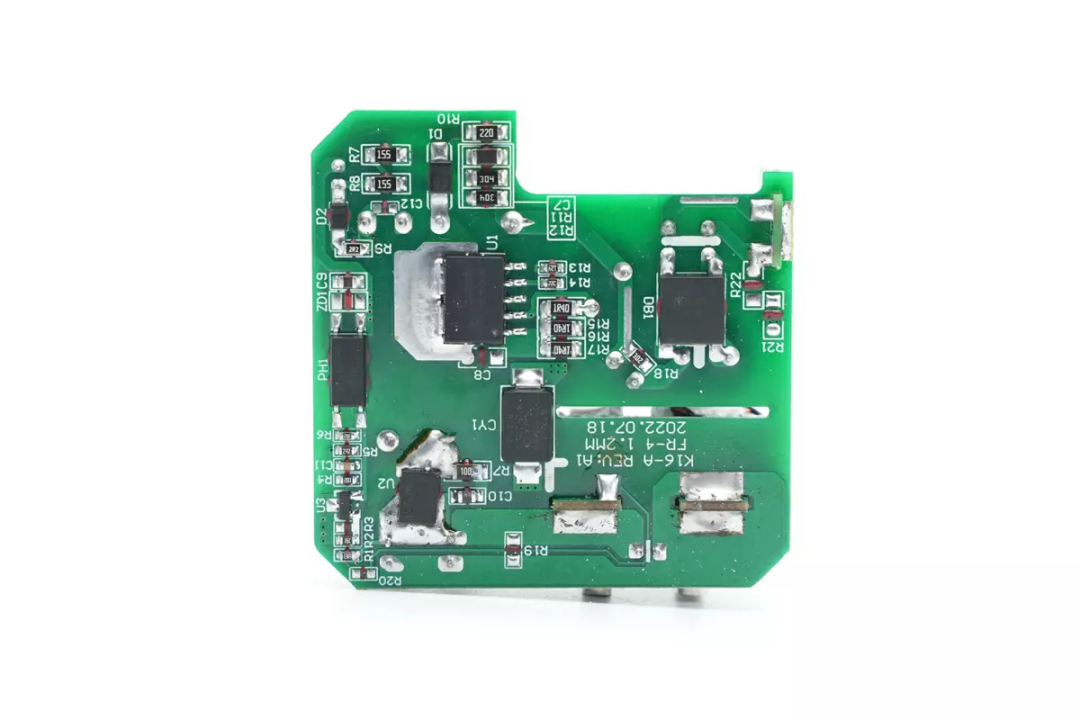

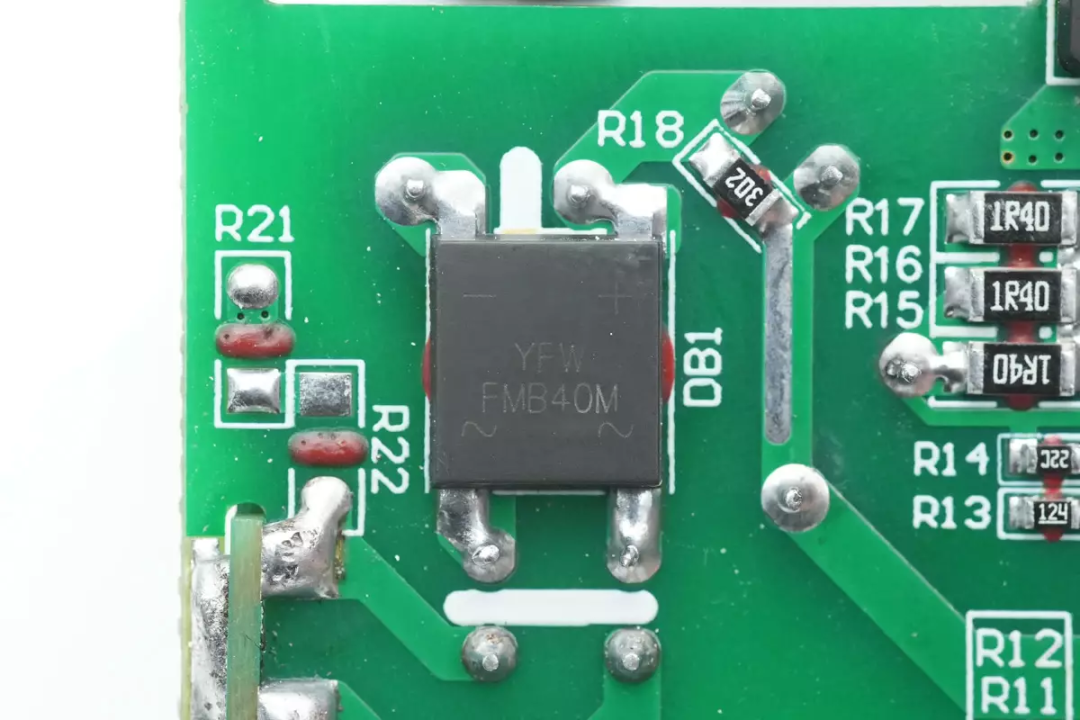

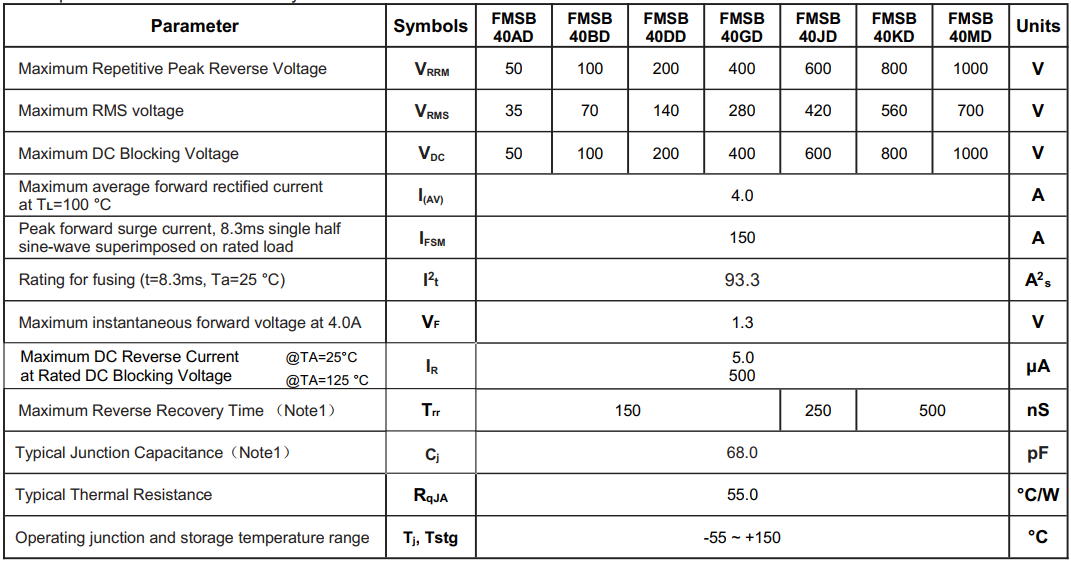

PCBA模块背面焊接整流桥，初级电源芯片，反馈光耦，贴片Y电容以及同步整流芯片。
通过对充电器PCBA模块的观察发现，倍仕达这款35W双口充电器采用QR开关电源设计，采用士兰微初级芯片搭配东科同步整流芯片组成固定电压输出的开关电源，输出采用二次同步降压电路，实现双口功率盲插和功率自动分配。下面我们就从输入端开始了解整个充电器的设计和用料。

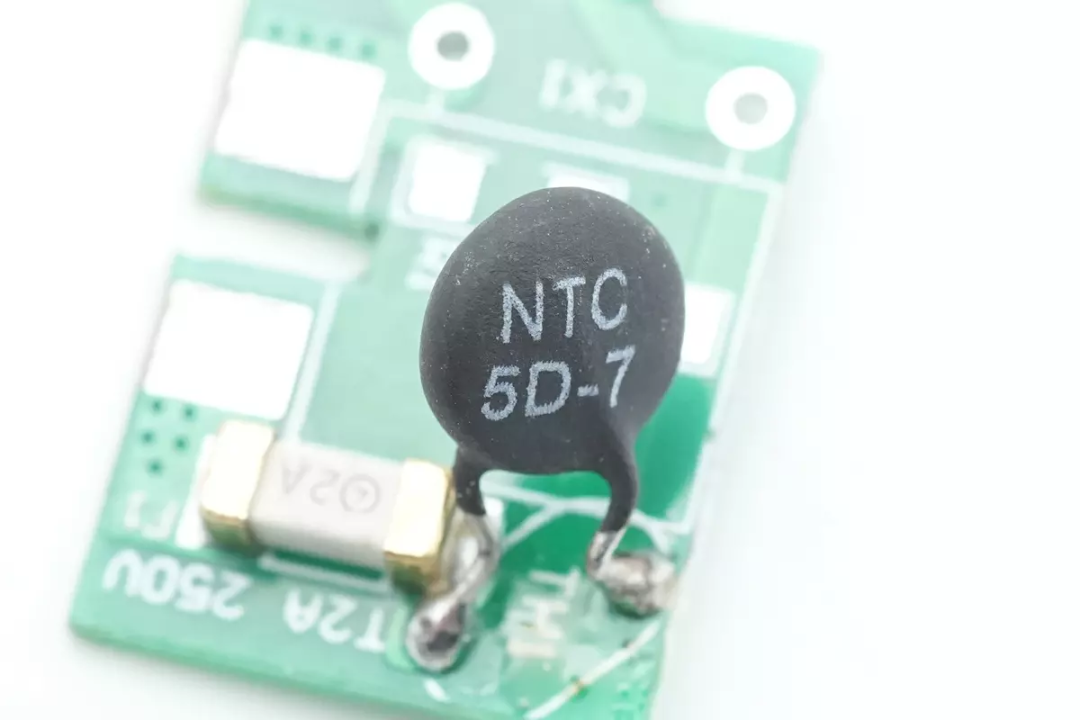

输入端垂直焊接一块小板，连接折叠插脚取电，小板上还焊接保险丝和NTC热敏电阻。

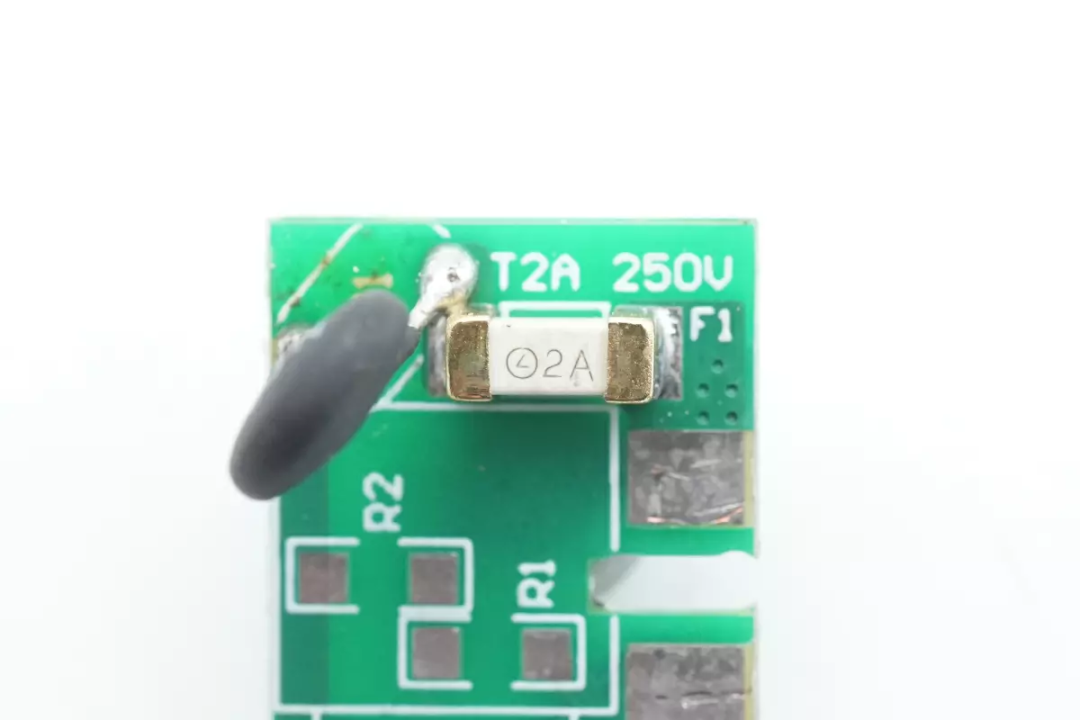

输入端延时保险丝规格为2A 250V，贴片焊接。
5D-7 NTC热敏电阻用于抑制充电器插电时的浪涌电流。

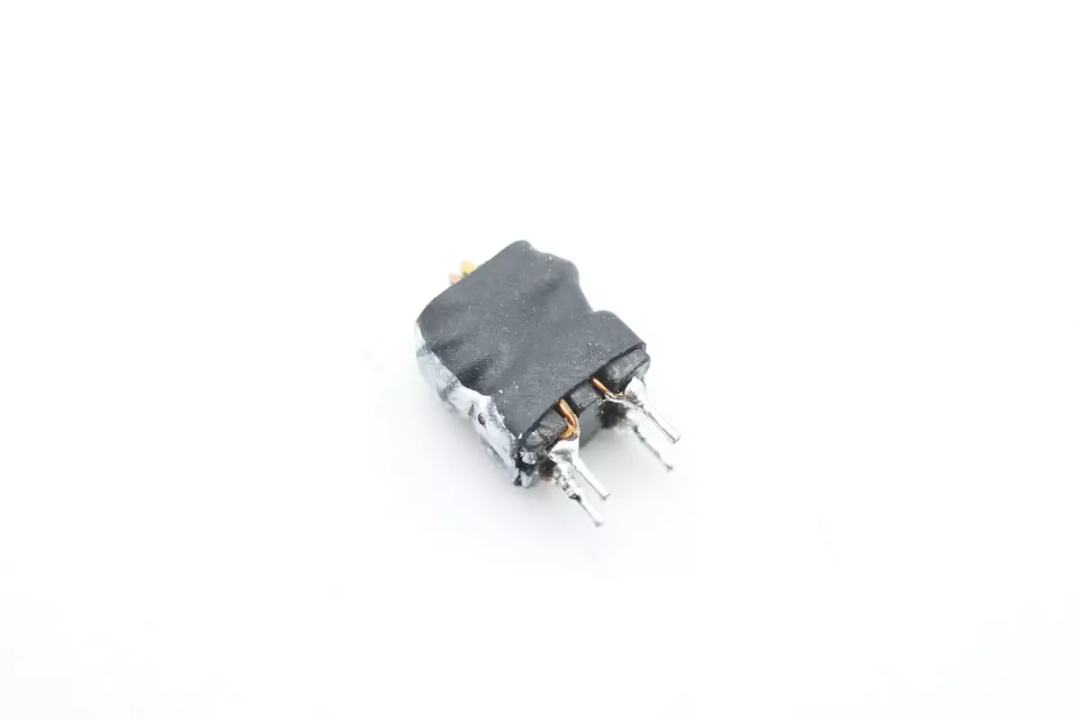

共模电感采用漆包线和绝缘线绕制，外套热缩管绝缘，底部焊接绝缘支架。
