最近充电头网拿到了深圳市倍仕达电子有限公司推出的一款33W数显快充充电器K02，这是倍仕达针对30W快充市场推出的一款产品，整体小巧精致，配备有1A1C接口，最多可同时充两台设备。
此外充电器还配备有数显屏，可实时显示充电功率，对于好奇设备是处于快充还是慢充的用户来说，无疑是一个很不错的功能。下面充电头网就对这款充电器进行拆解，看看用料做工如何。
倍仕达33W数显快充开箱
包装盒正面印有产品名称、33W功率、USB+Type-C接口配置以及外观图，产品有黑白两种款式可选。

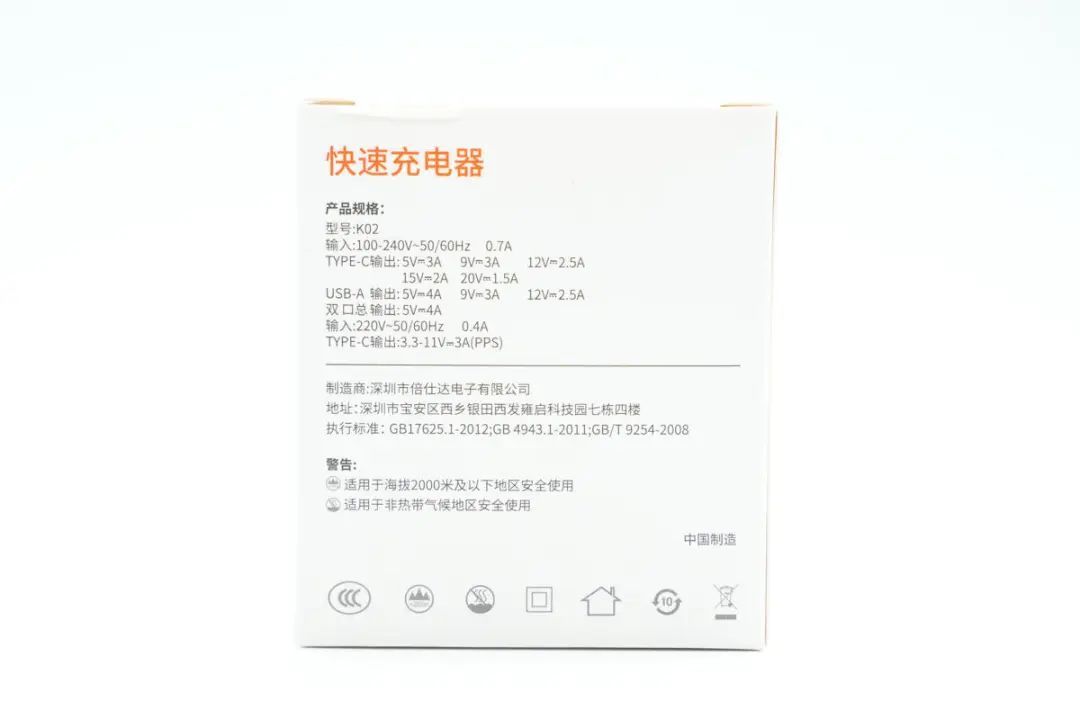

背面印有产品参数和制造商信息。

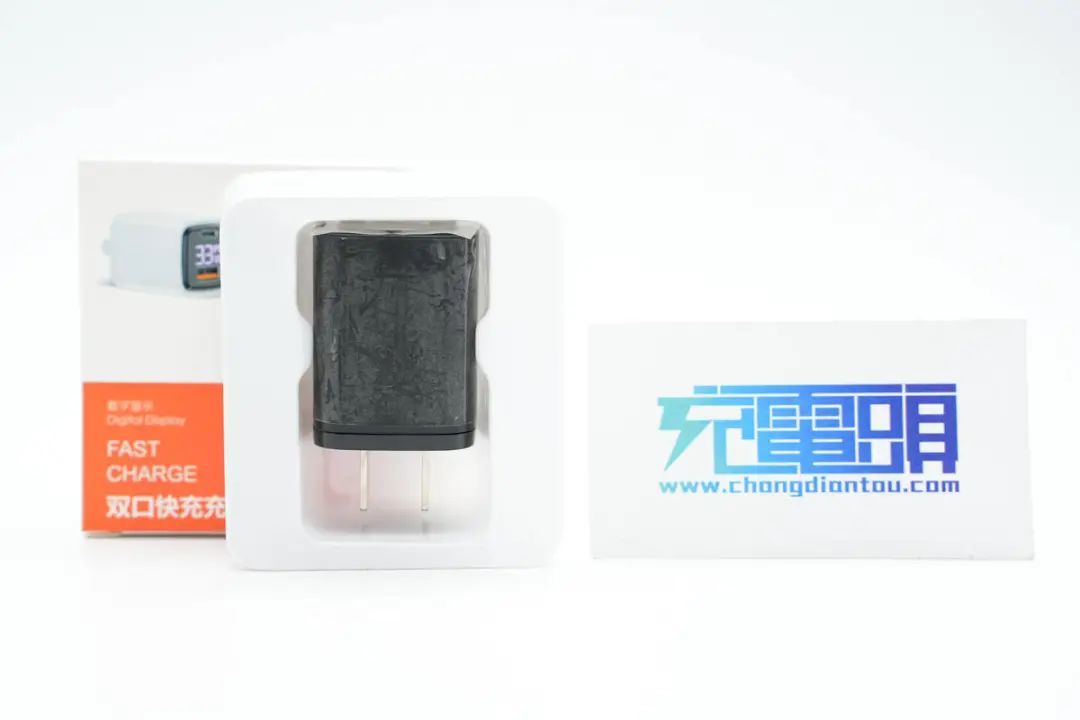

包装内含充电器，机身贴有防刮塑料膜保护。

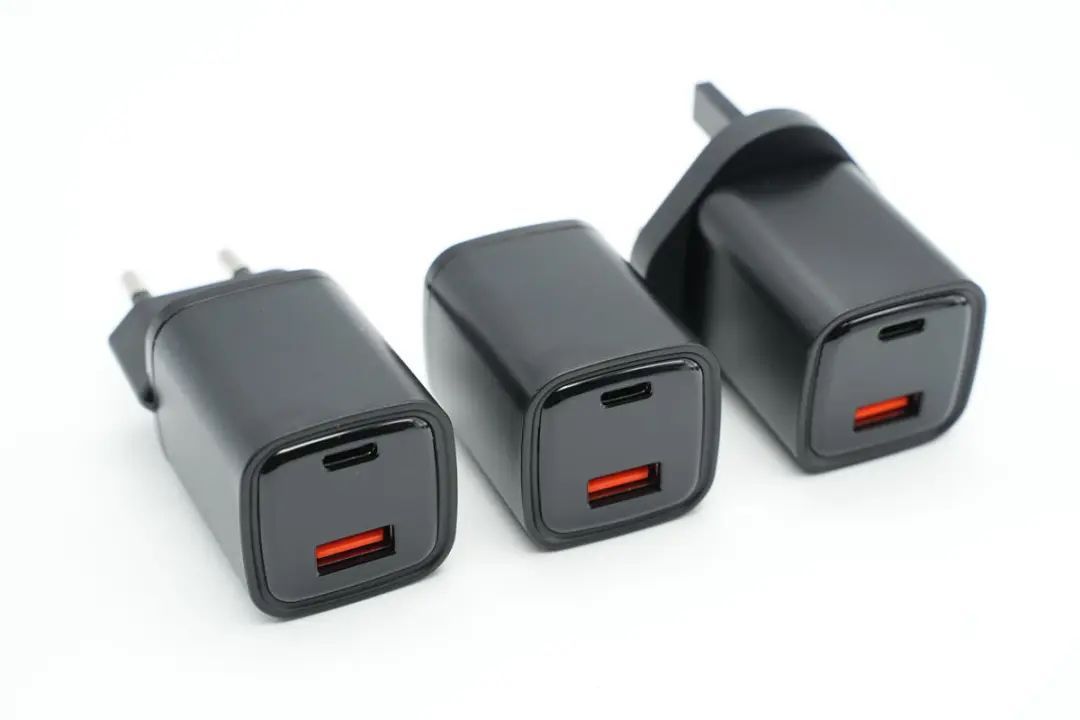

倍仕达33W充电器有国行、欧规和英规版本，充电器只是插脚以及相关安规认证不同，主体机身外观、接口配置、输入输出参数是一样的，也都配有数显屏。
欧规和英规充电器通过了CE和RoHS认证，国行版充电器通过了CCC认证，都符合相应的质量要求，下面以国行版充电器为例进行详细介绍。

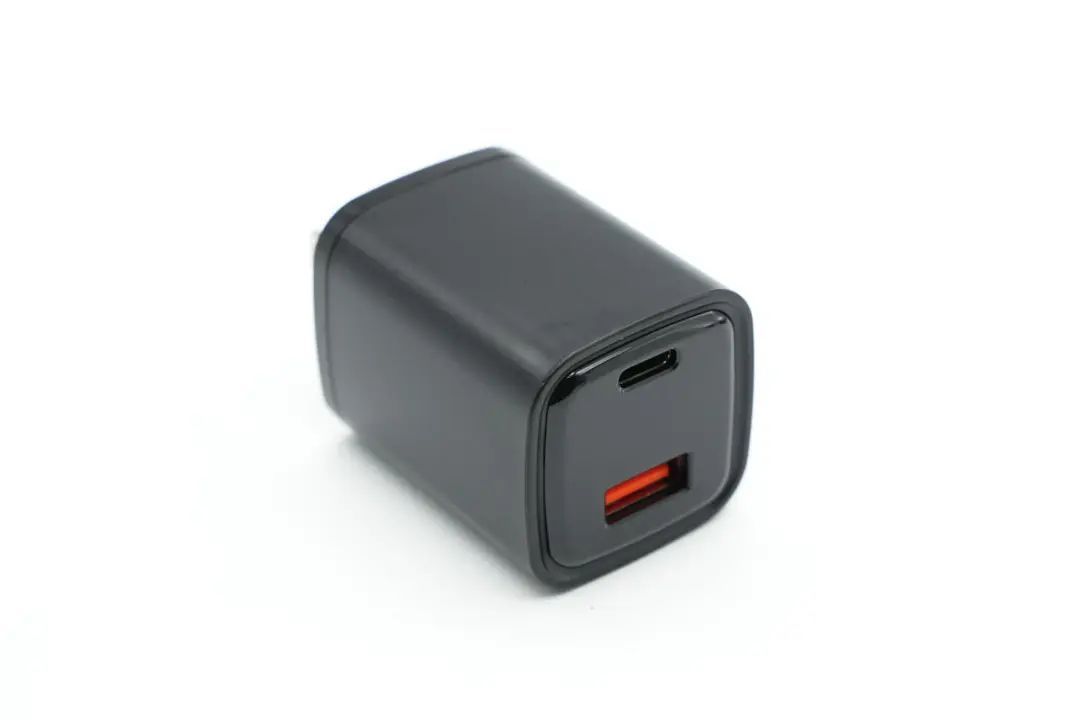

充电器机身为方柱造型，采用PC材质黑色外壳，腰身磨砂亮面撞色设计，各面间过渡圆润。

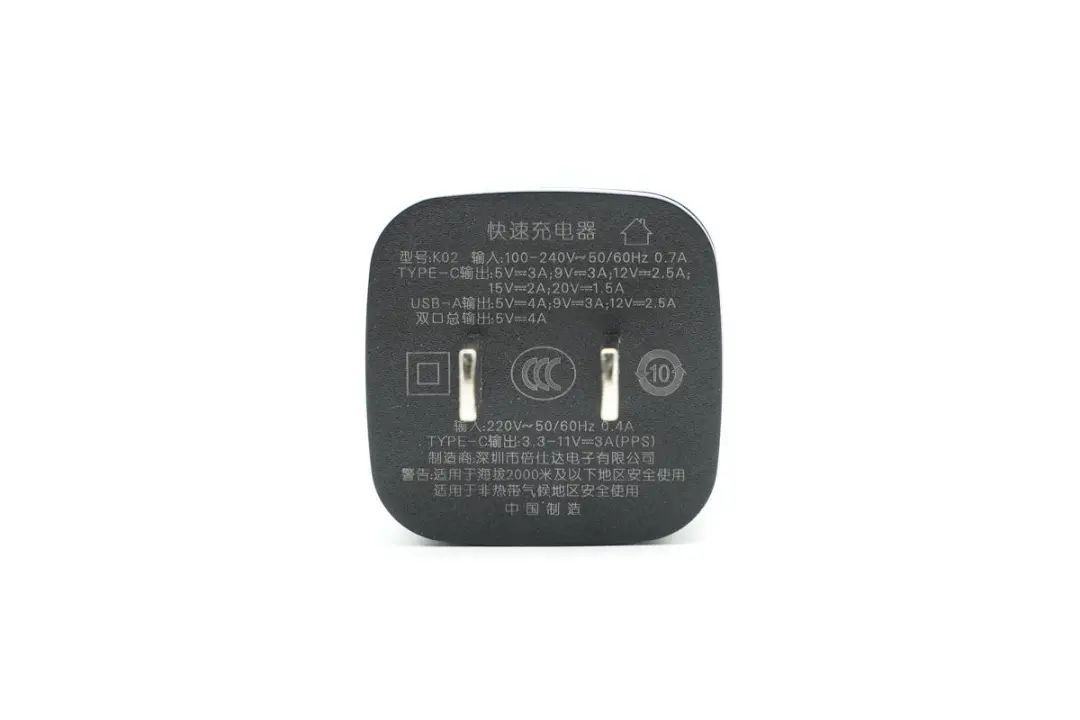

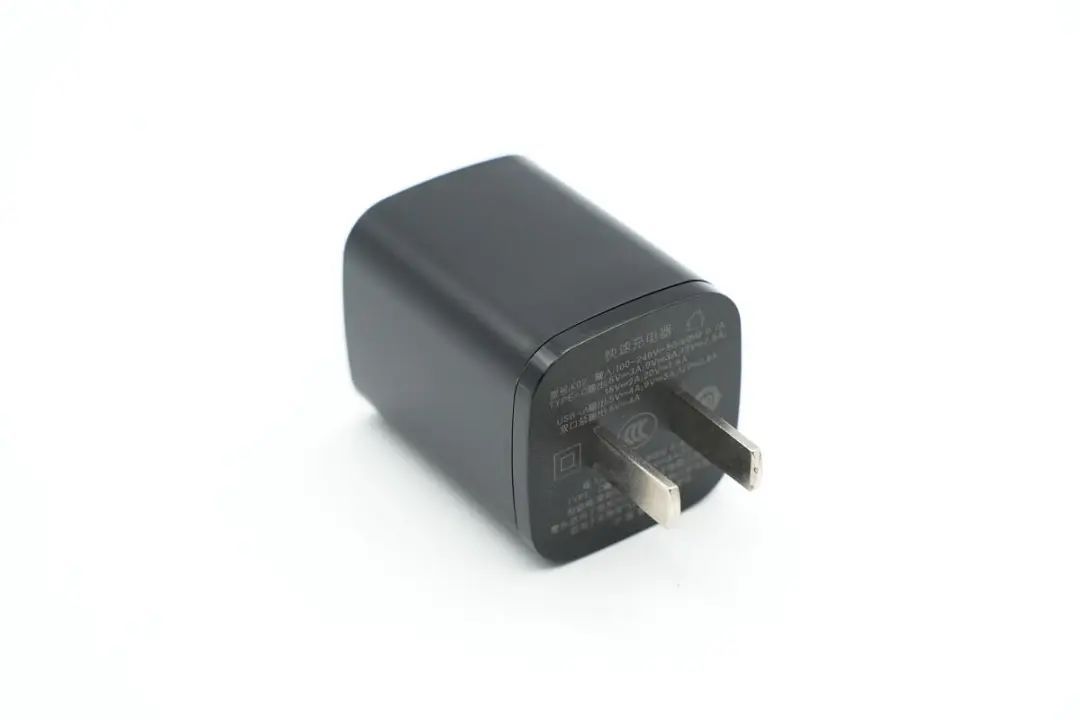

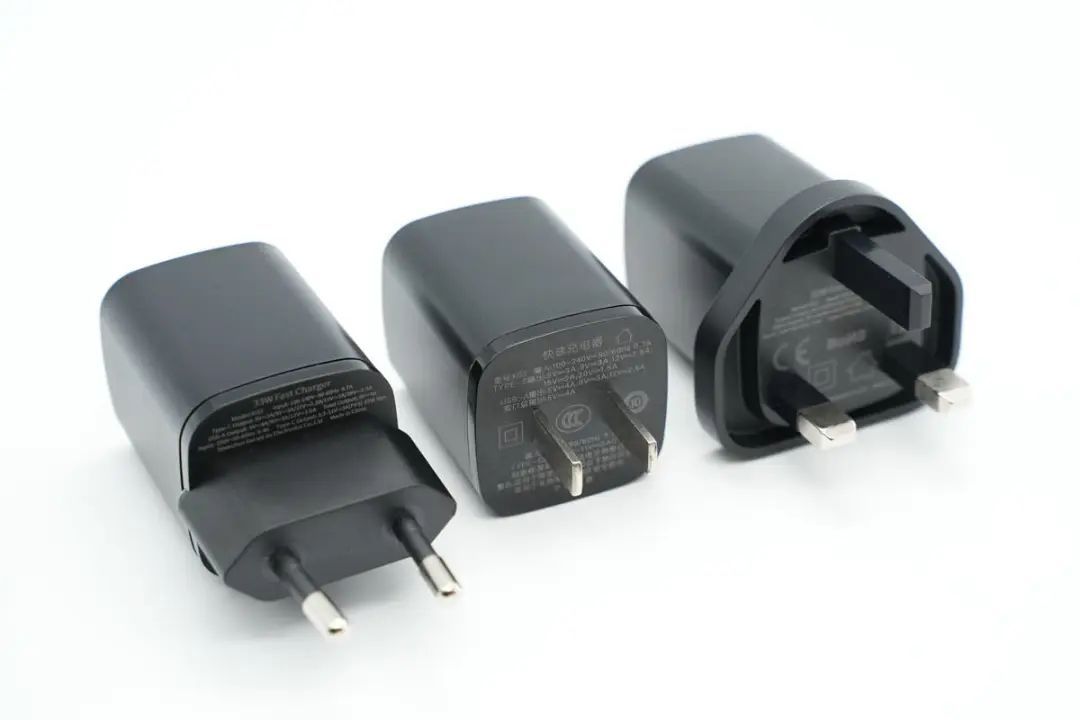

配备的是固定式国标插脚，输入端外壳印有充电器参数。
产品参数特写
型号：K02
输入：100-240V~50/60Hz 0.7A
USB-C输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A
USB-A输出：5V4A、9V3A、12V2.5A
双口总功率：5V4A
输入：220V~50/60Hz 0.4A
USB-C输出：3.3-11V3A（PPS）

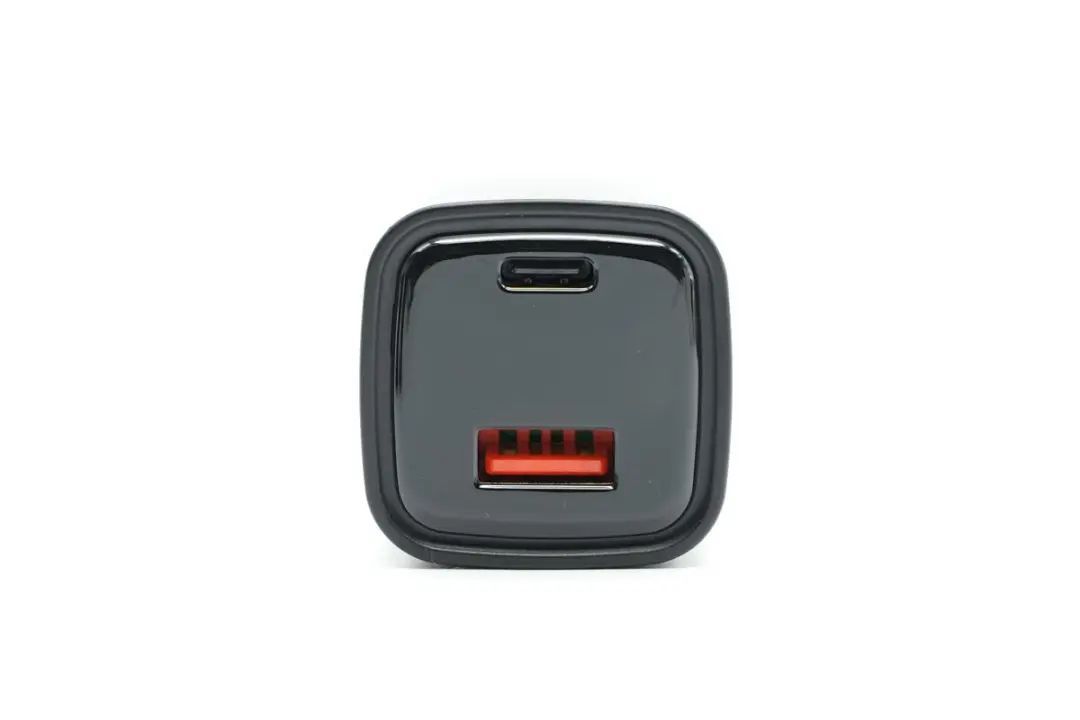

机身顶面高光亮面设计，边缘内凹，配有1A1C接口以及数显屏。

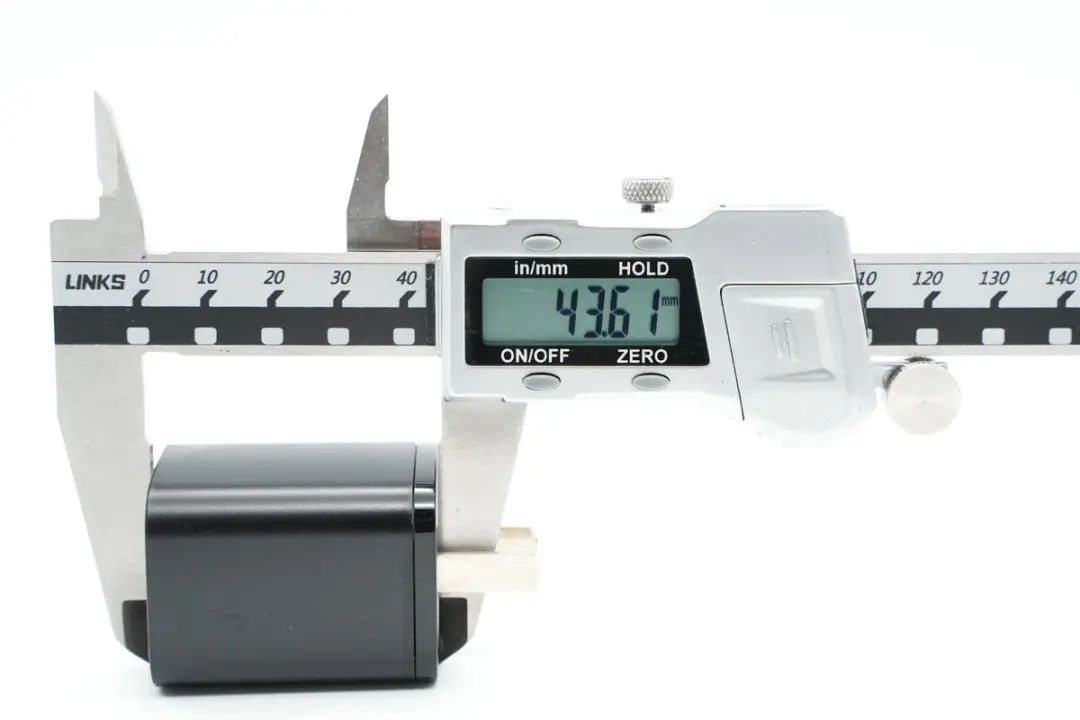

测得充电器机身高度为43.61mm。

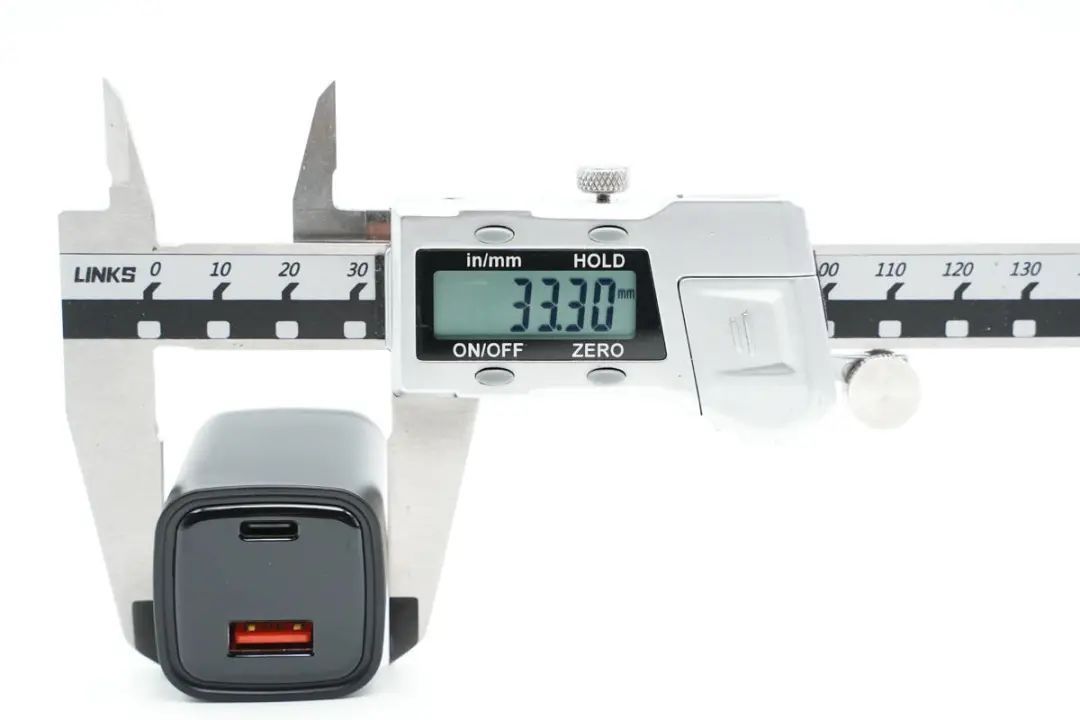

宽度为33.3mm。
厚度为33.26mm。

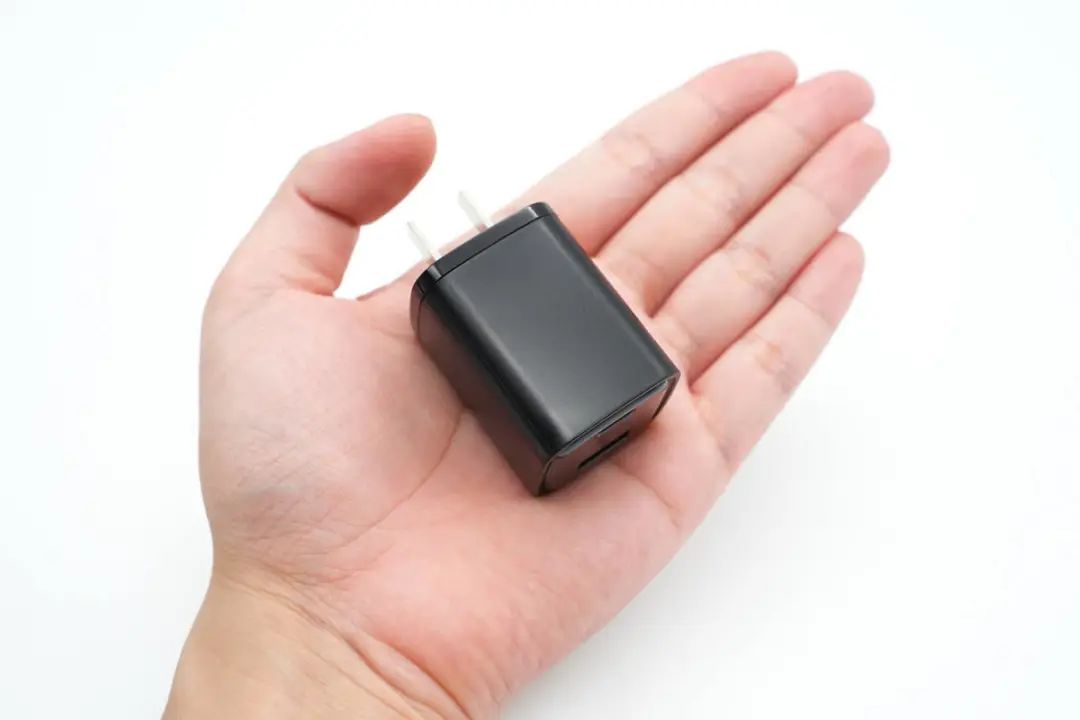

充电器拿在手上的大小直观感受。

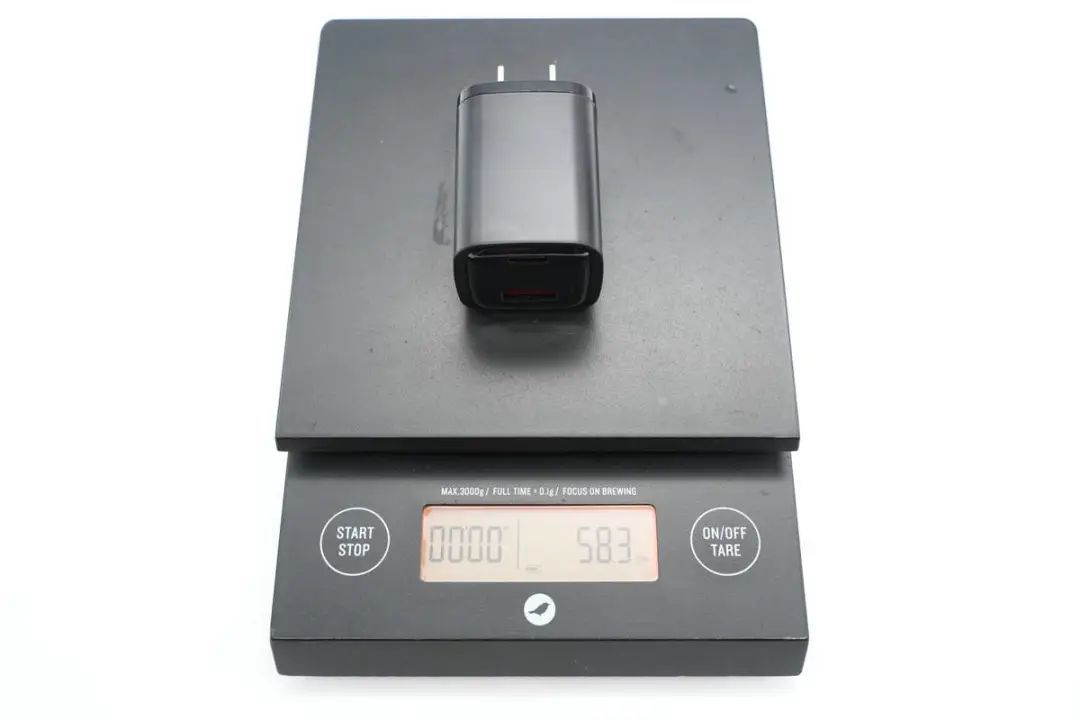

净重约为58g。
接通电源功率数显屏并不会亮，只有充电时才会亮并显示实时充电功率。
使用USB-A口时也是相同的情况，设计上更加节能环保。

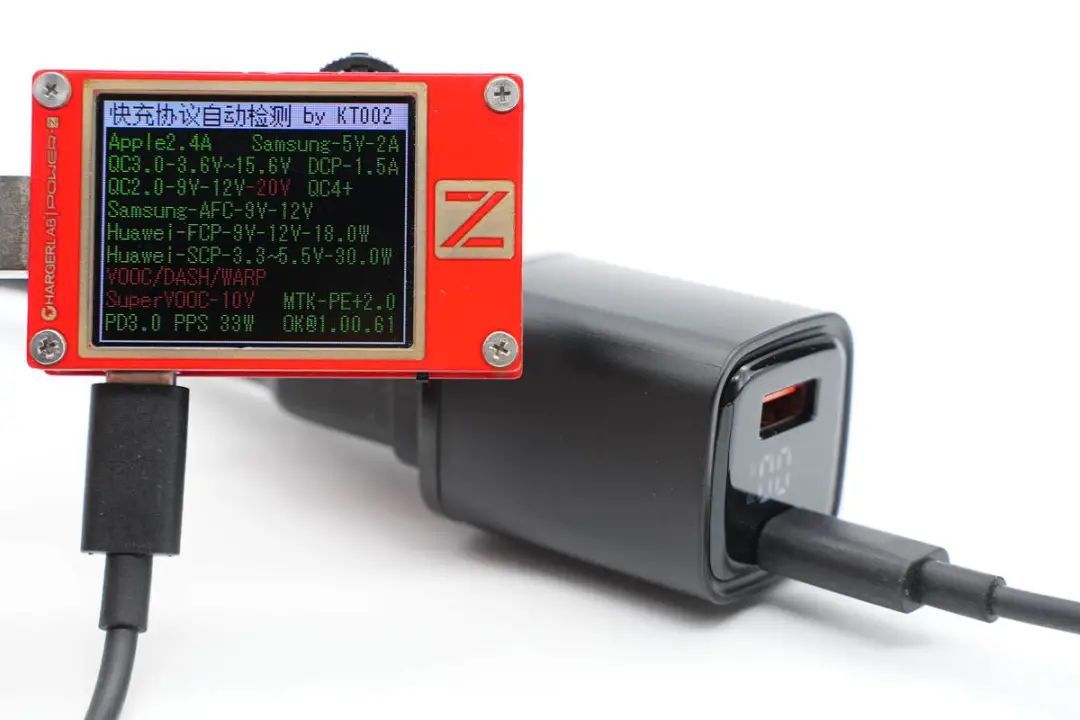

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP快充协议。

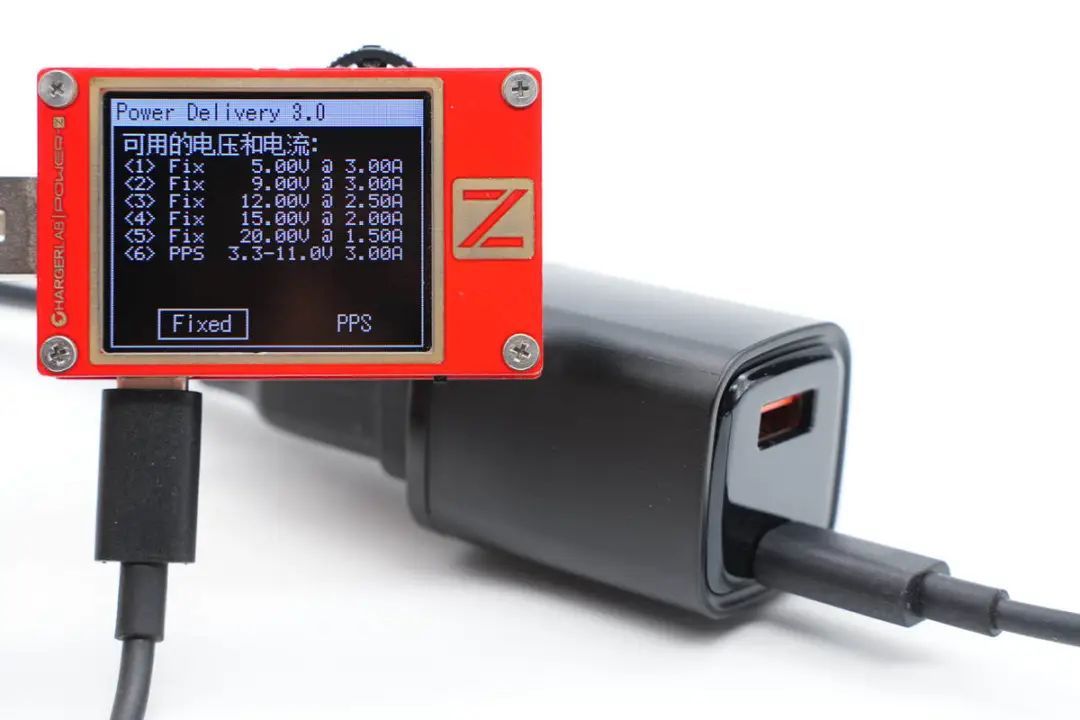

测得USB-C口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。
并且还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-11V3A一组PPS电压档位。
倍仕达33W数显快充拆解
看完了倍仕达33W数显快充的开箱与测试，下面就对充电器进行拆解，看看内部用料做工如何。

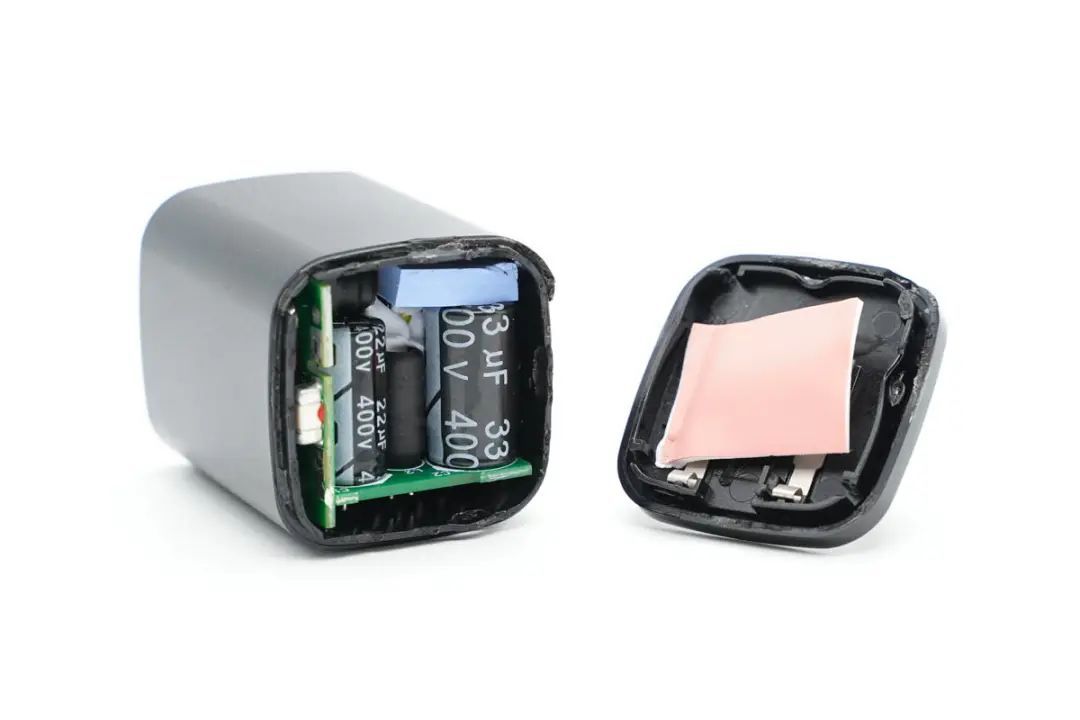

将输入端外壳拆开，超声波焊接封装，插脚通过金属弹片接触PCB板进行通电，此外之间做了绝缘隔离和散热处理。
将PCBA模块取出，变压器上贴有蓝色导热垫。

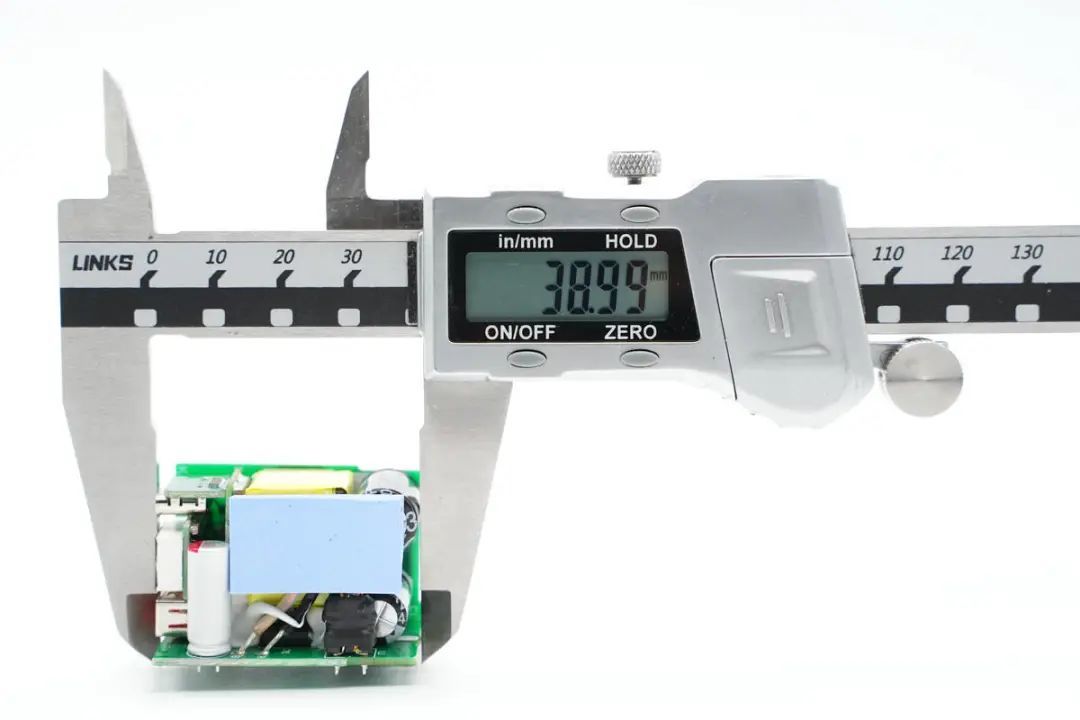

测得模块长度为38.99mm。
宽度为27.88mm。

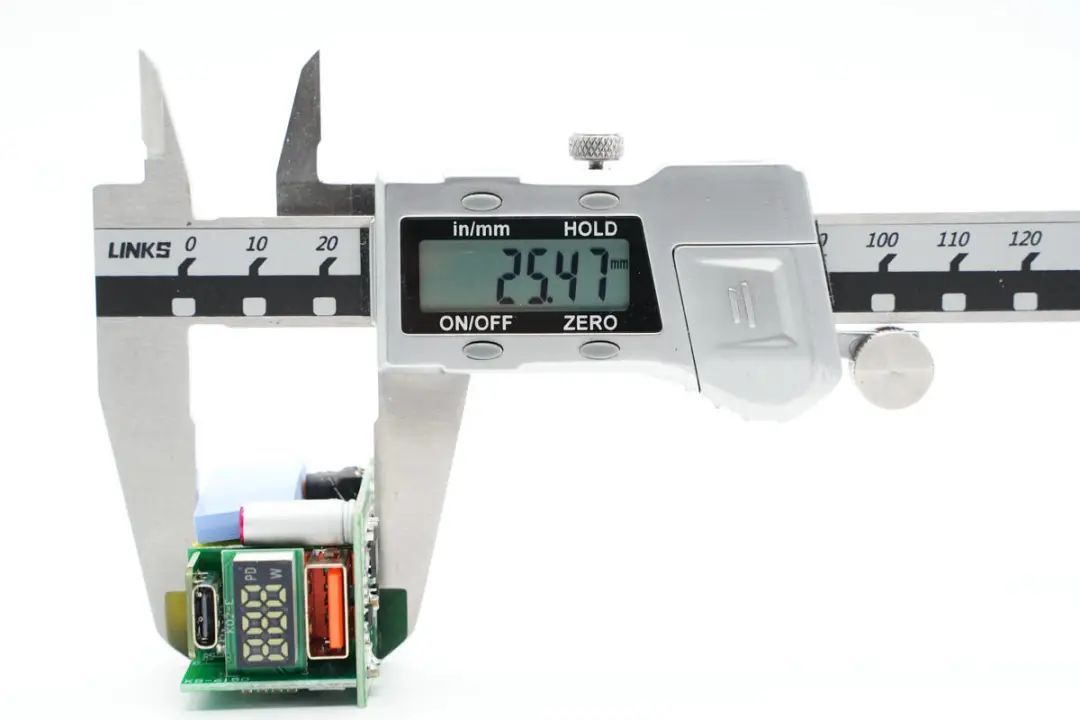

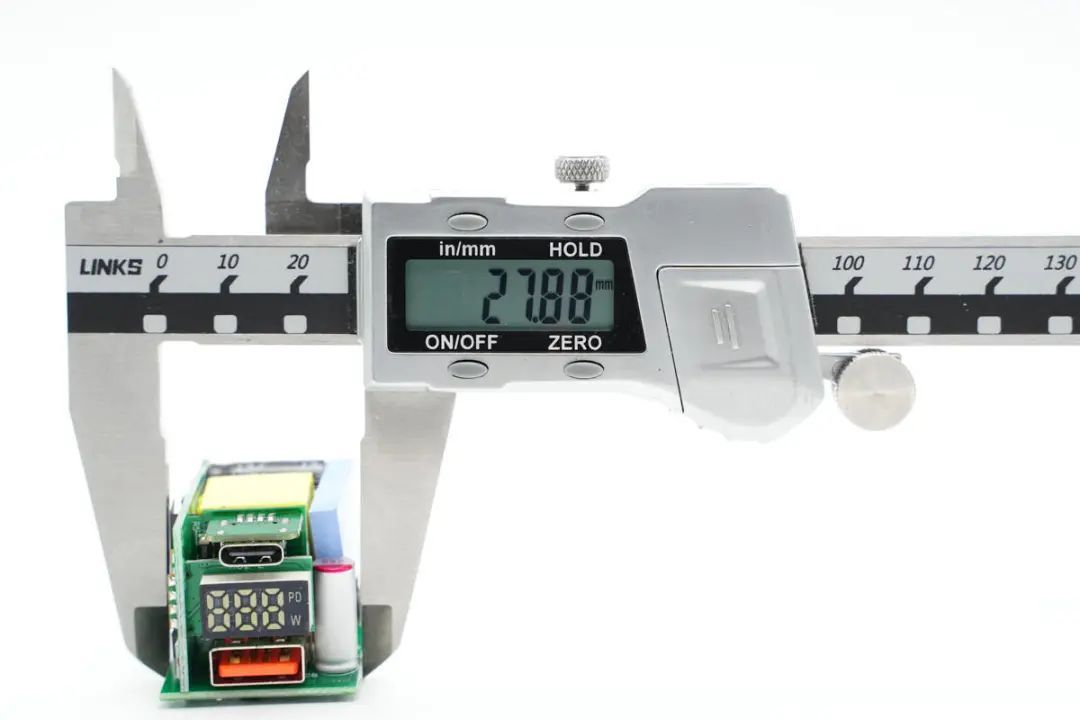

宽度为25.47mm。

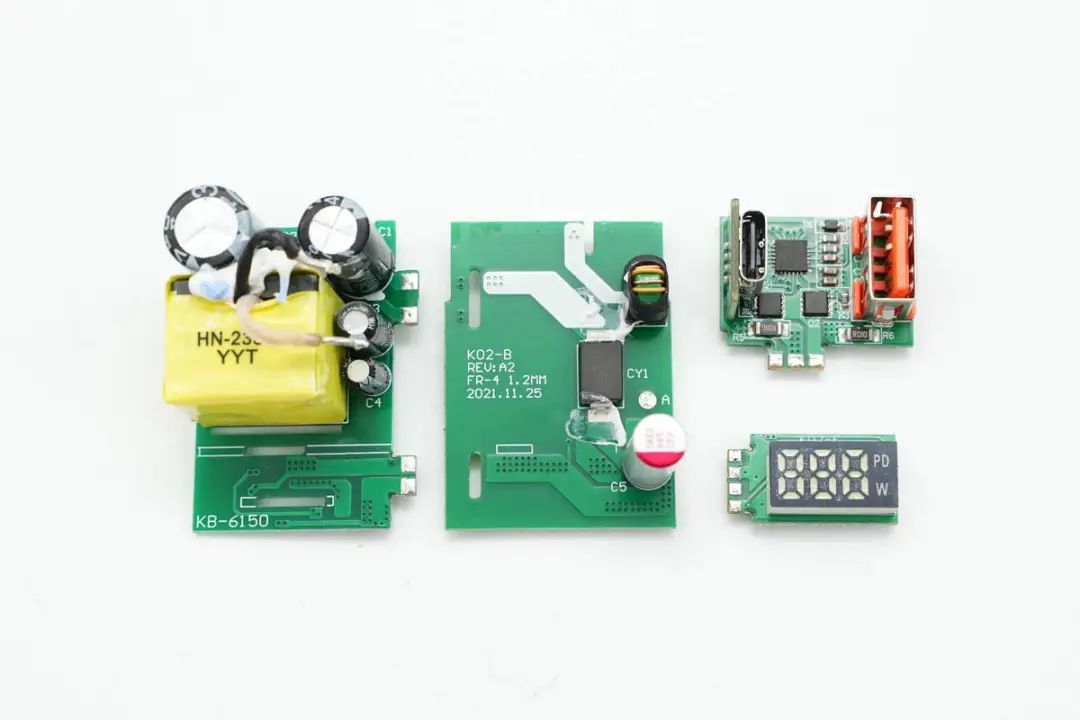

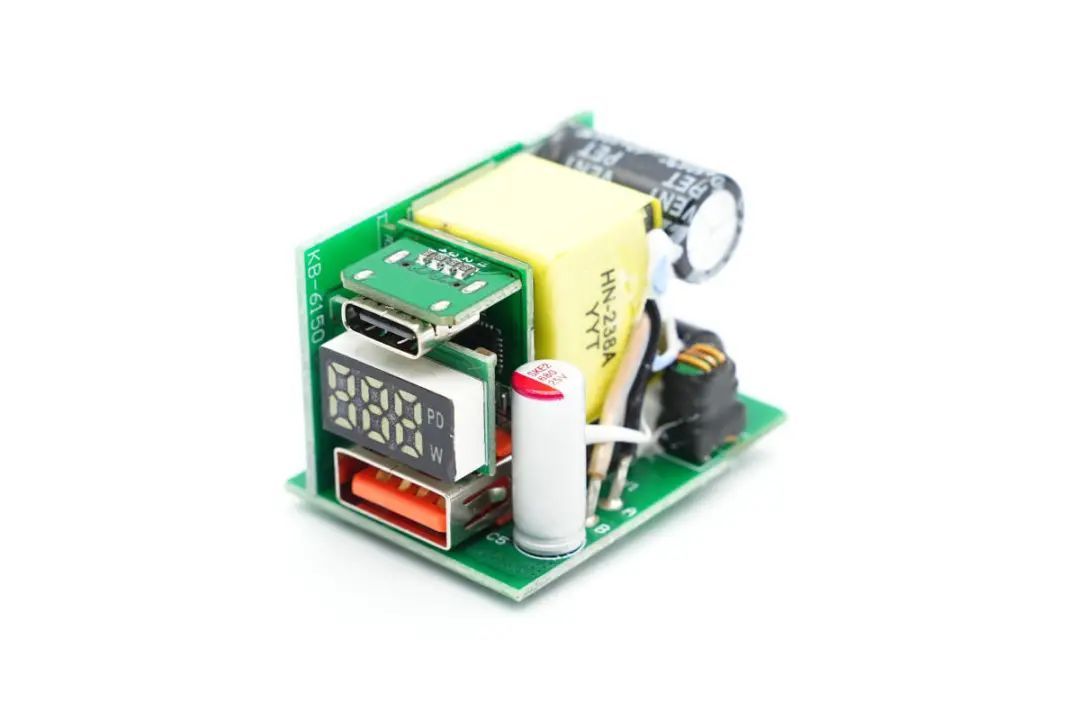

PCBA模块由多块小板堆叠设计，侧边垂直焊接一块，输出端两个USB母座以及数显屏更是分别焊接在三块小板上。
变压器、电容等器件间填充白胶加固，提升模块整体稳定性。

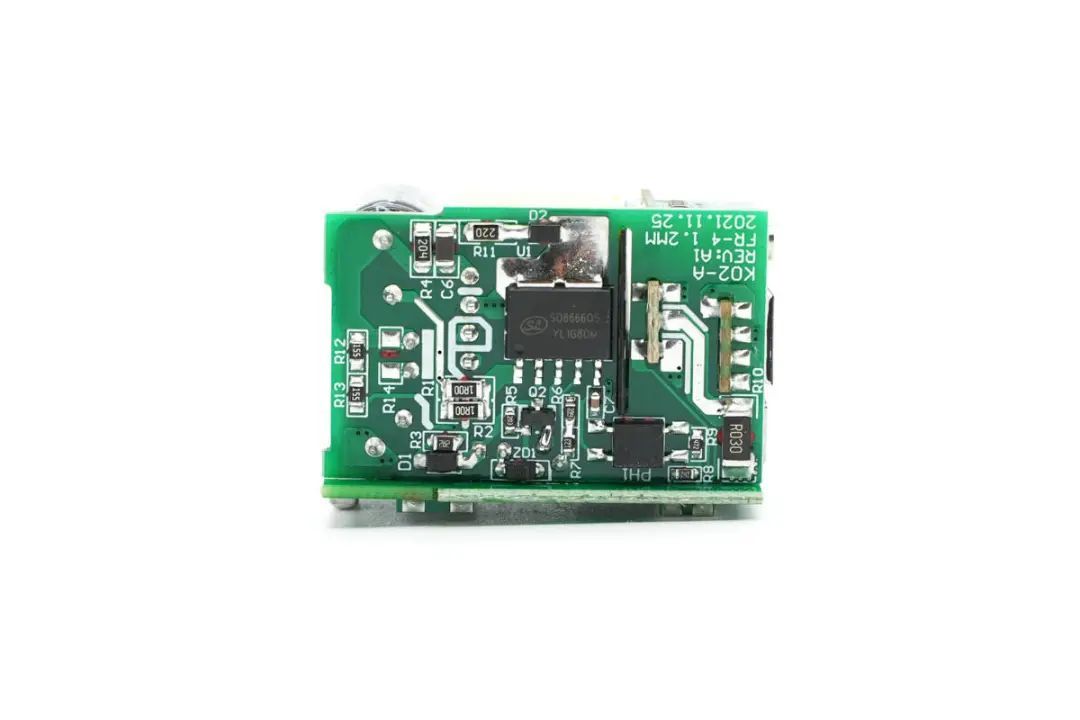

侧边小板背面设有开关电源主控芯片以及反馈光耦。

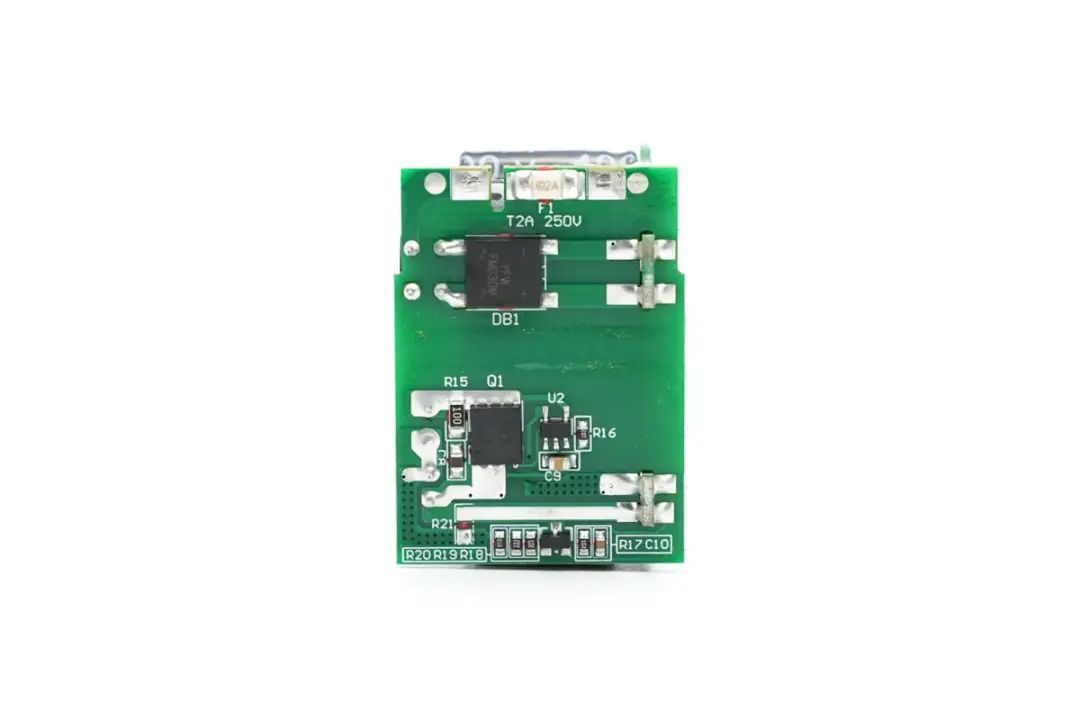

底部小板背面设有贴片保险丝、整流桥以及同步整流管和同步整流控制器。
将模块拆分开，侧边小板正面设有差模电感、两颗高压滤波电解电容、两颗主控芯片供电电容以及变压器。

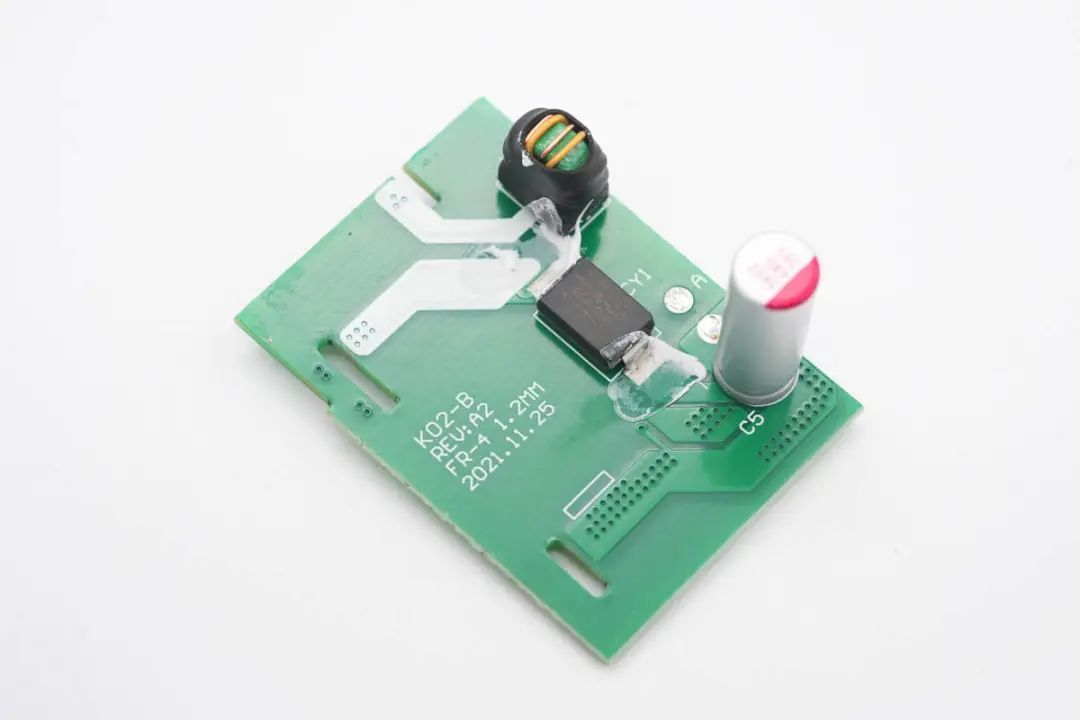

底部小板正面设有共模电感、贴片Y电容以及输出滤波固态电容。

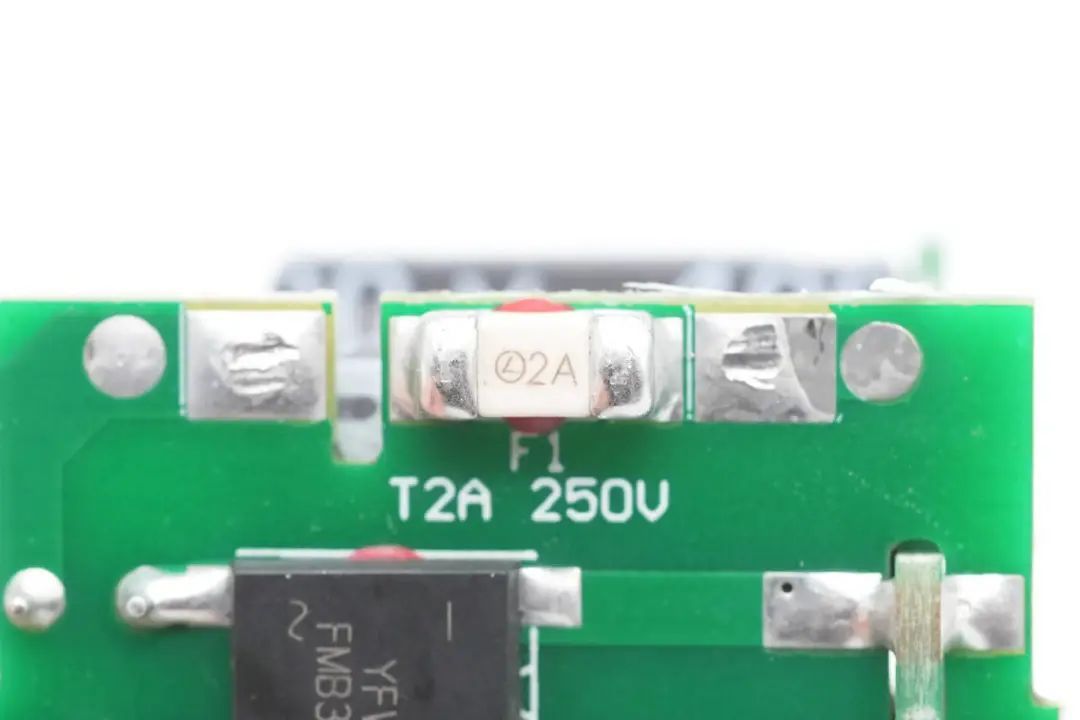

贴片保险丝特写，额定电流2A。

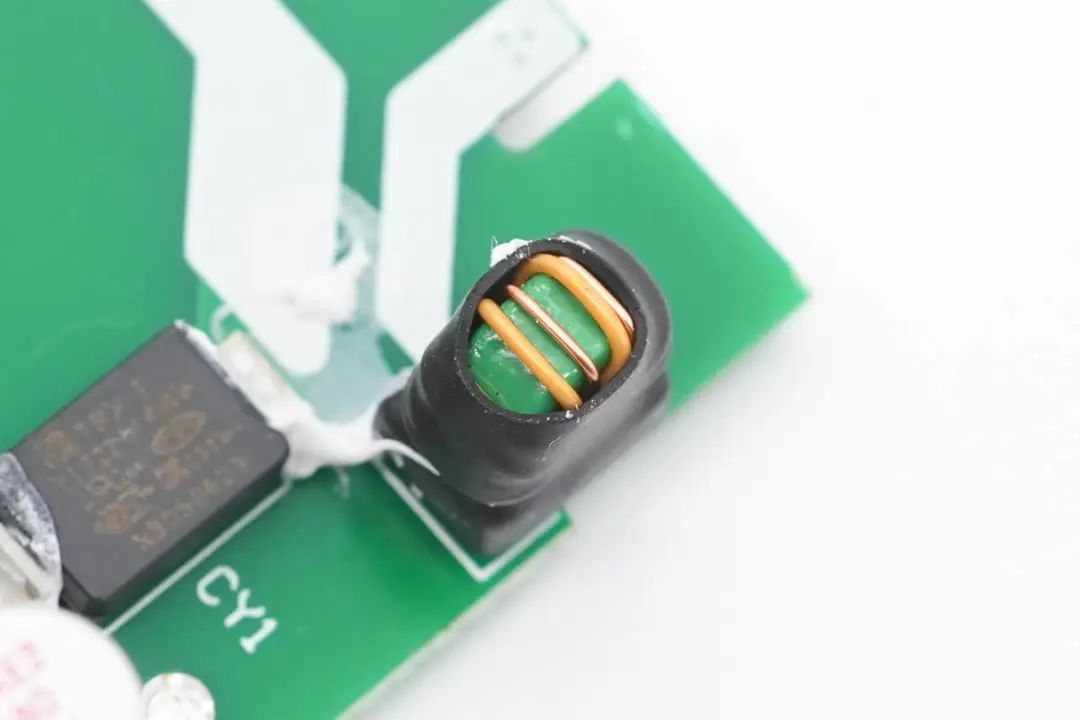

共模电感外套绝缘管保护，用于滤除EMI干扰。
FMB30M整流桥特写，将交流电整流为脉动直流电。采用UMSB封装，YFW佑风微品牌
佑风微电子”是一家专业从事半导体分立器件研发、生产、销售的高新科技企业。公司主要生产销售：普通整流二极管、快恢复二极管、高效率二极管、超快恢复二极管、肖特基二极管、低压降肖特基二极管、碳化硅二极管、整流桥堆、快恢复整流桥堆、肖特基桥堆、TVS瞬态抑制二极管、ESD静电保护元件、稳压二极管、晶体管、可控硅晶闸管、MOS场效应管等等。更多详情可上我司官网www.yfwdiode.com了解。
