拆解报告：倍仕达45W USB-C融合快充充电器（FMB30M UMSB/YFW佑风微）

近期充电头网发起了倍仕达一款45W充电器的限时团购活动，产品采用了前沿的氮化镓技术设计，不仅如此，相较此前拆解的版本，充电器还升级了对UFCS、SCP快充的支持，整体兼容性更近一步，可以满足各大品牌的电子设备快充需求。

本期是对这款充电器进行详细拆解，让参与团购的小伙伴能了解产品的真实做工用料，下面就一起来看看。

倍仕达45W氮化镓充电器开箱

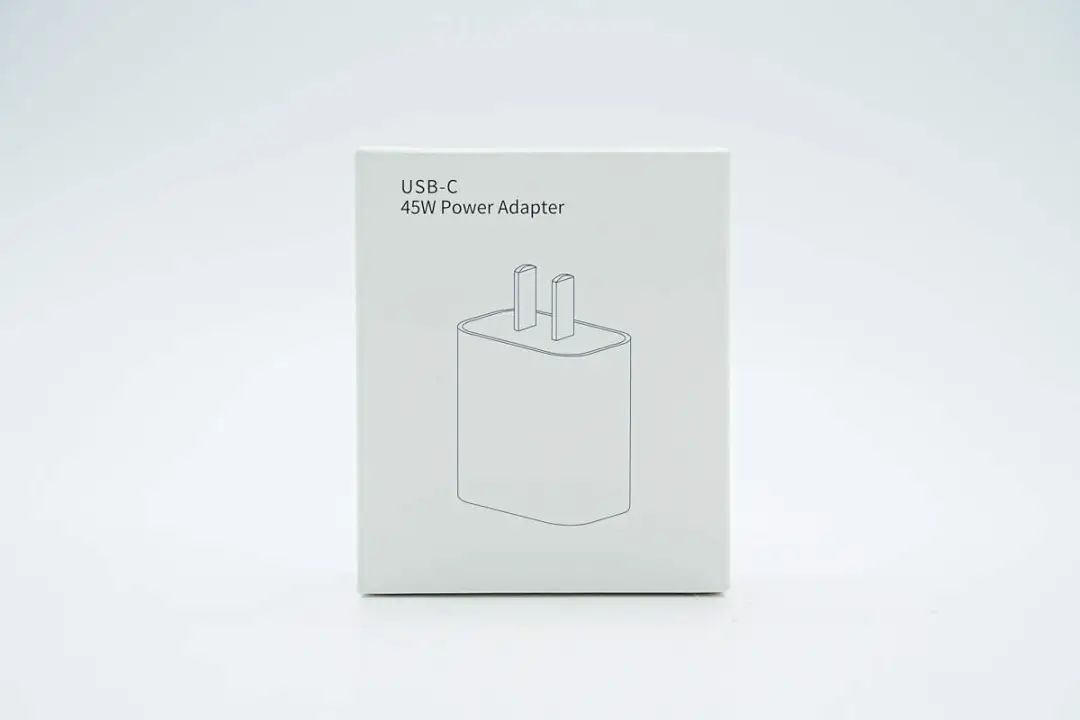

包装盒正面印有产品外观简图和名称。

背面印有注意事项以及商家信息等。

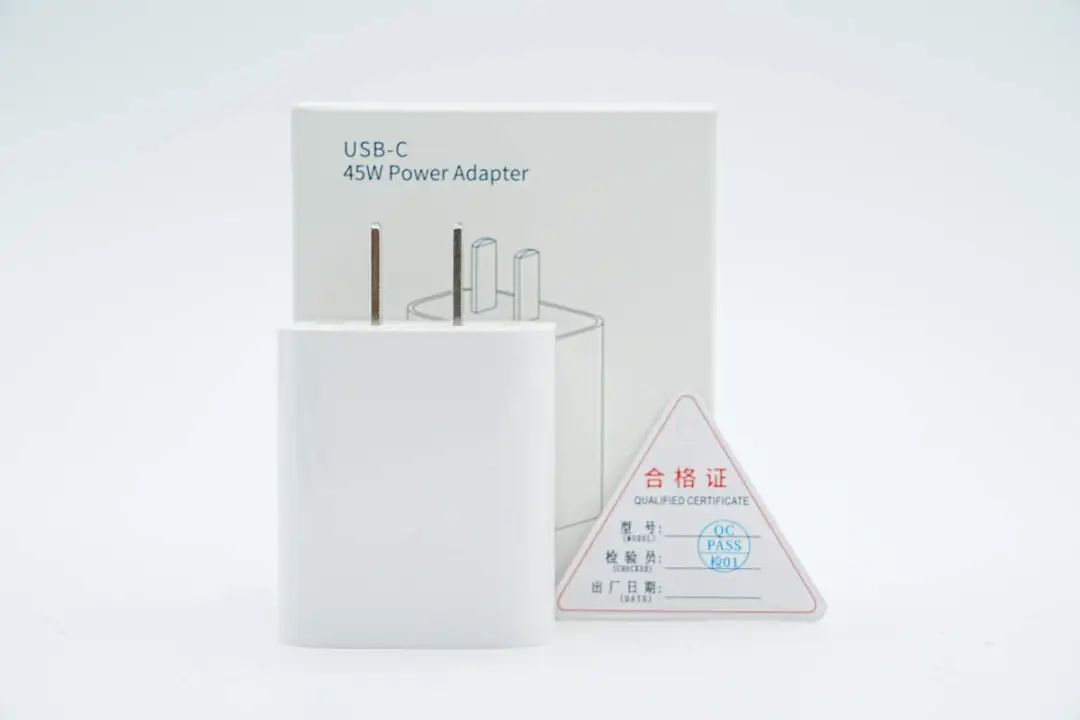

包装内含充电器以及合格证。

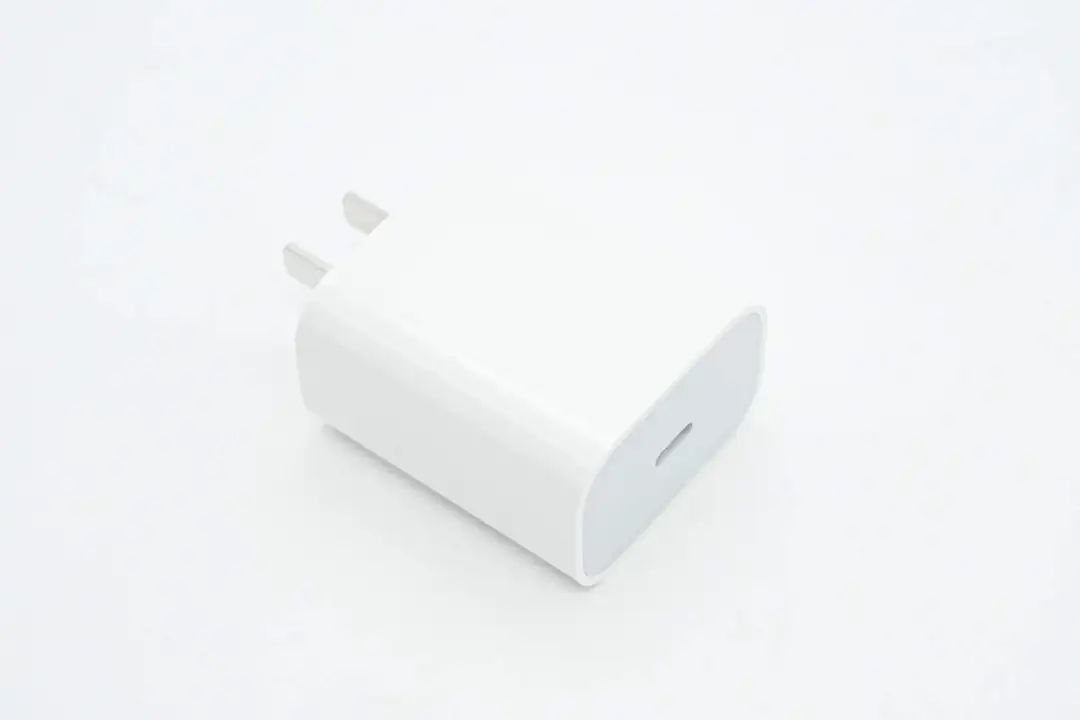

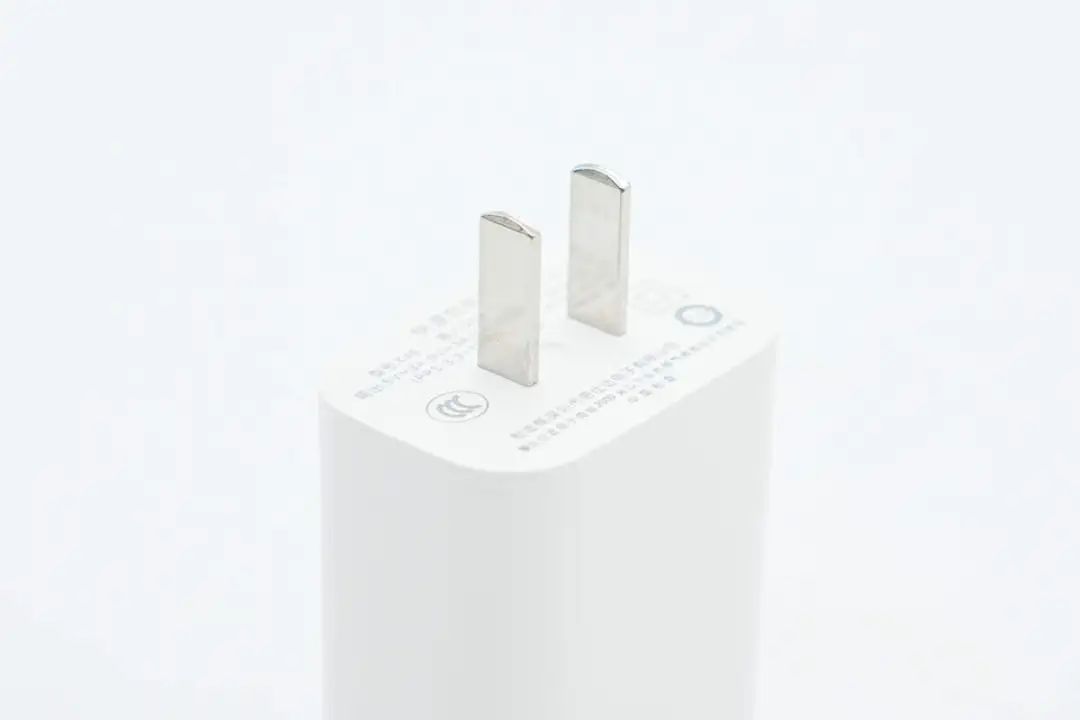

倍仕达这款充电器采用了和苹果20W快充相同外观风格设计，机身输入端与侧身为一体式白色外壳，表面高光亮面处理，同时两侧过渡圆润，输出端外壳则为灰色配色。

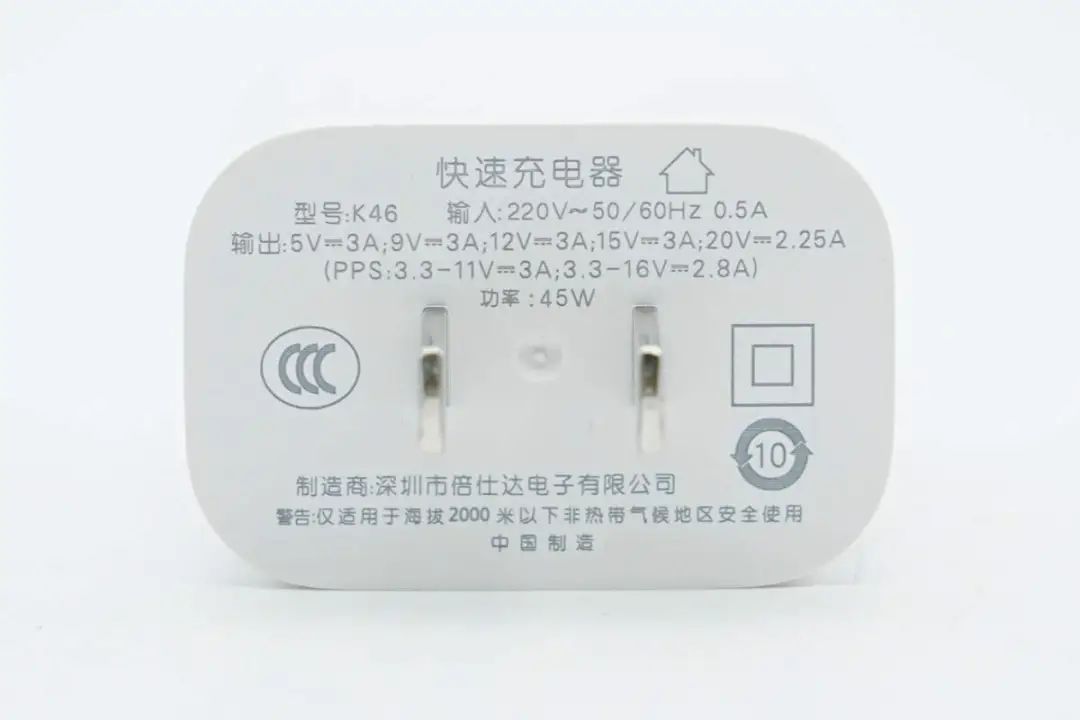

输入端外壳上印有充电器参数信息

型号：K46

输入：220V~50/60Hz 0.5A

输出：5V3A、9V3A、12V3A、15V3A、20V2.25A

（PPS：3.3-11V3A；3.3-16V2.8A）

功率：45W

充电器配备固定式国标插脚。

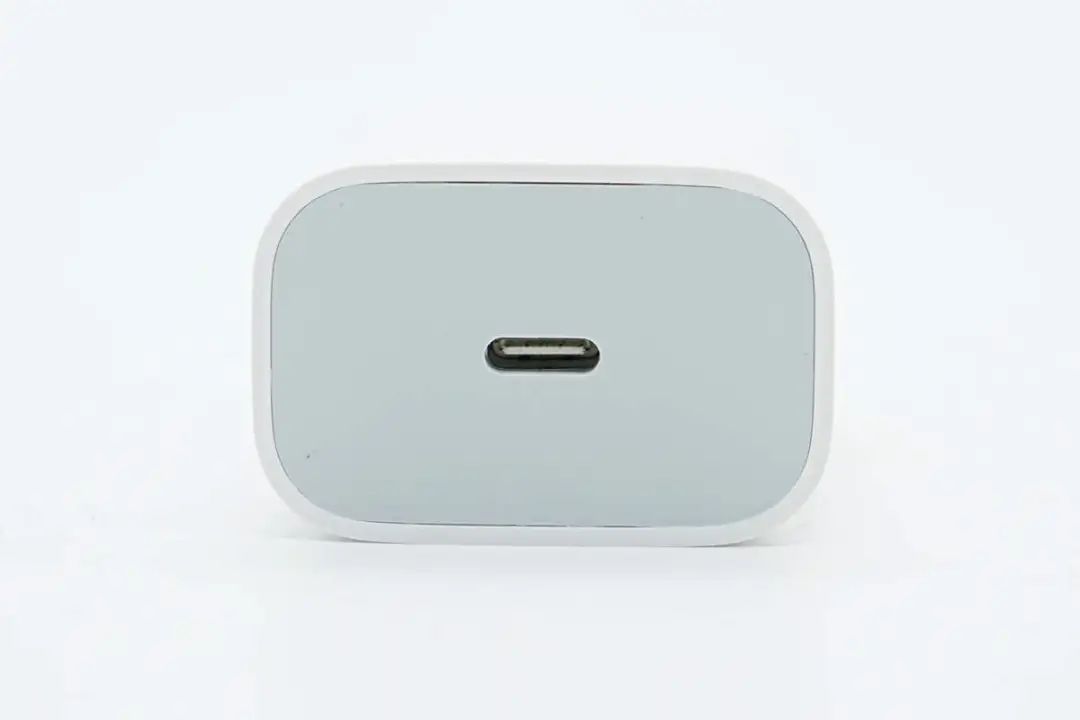

输出端配备单USB-C接口，居中布局。

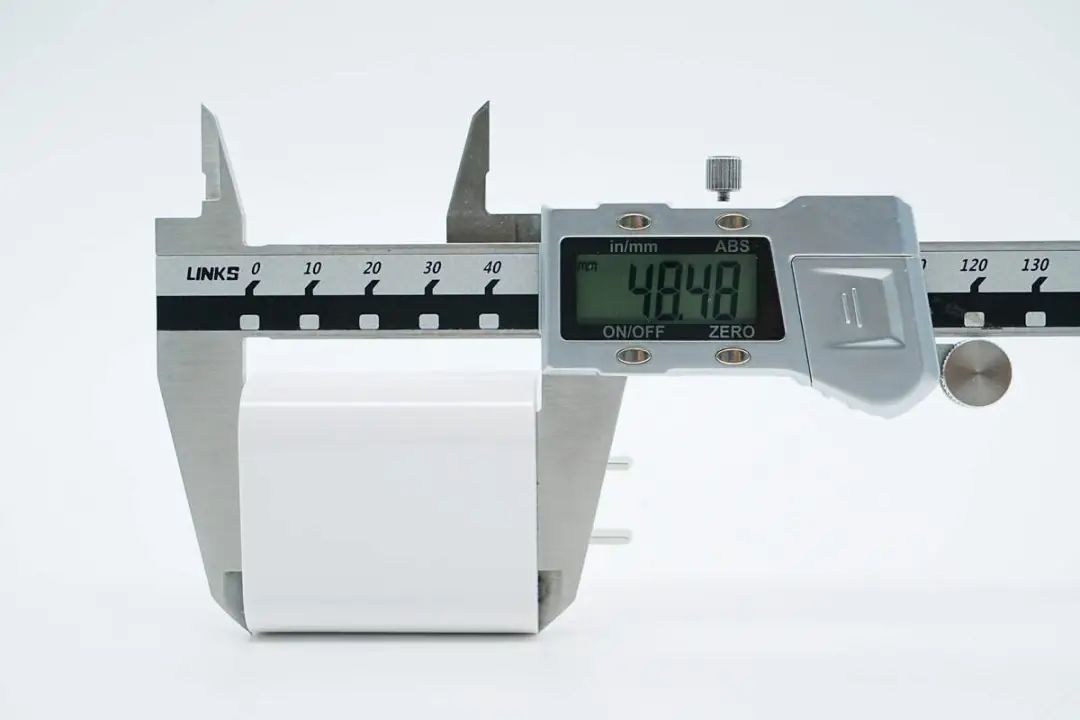

实测充电器机身长度为48.48mm。

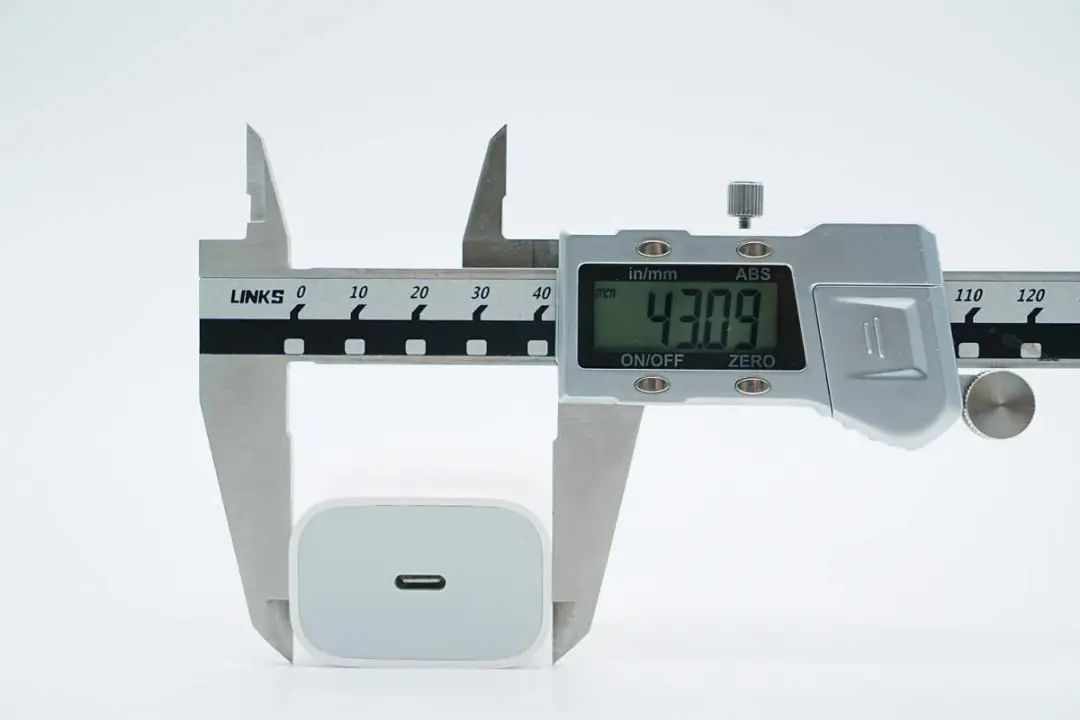

宽度为43.09mm。

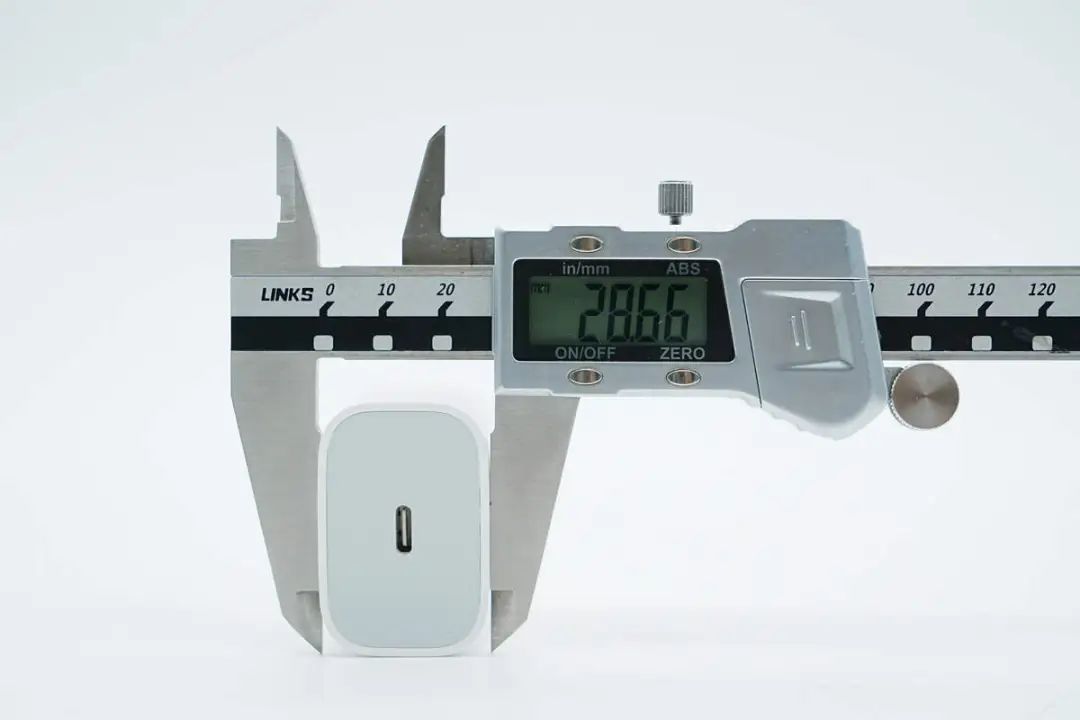

厚度为28.66mm。

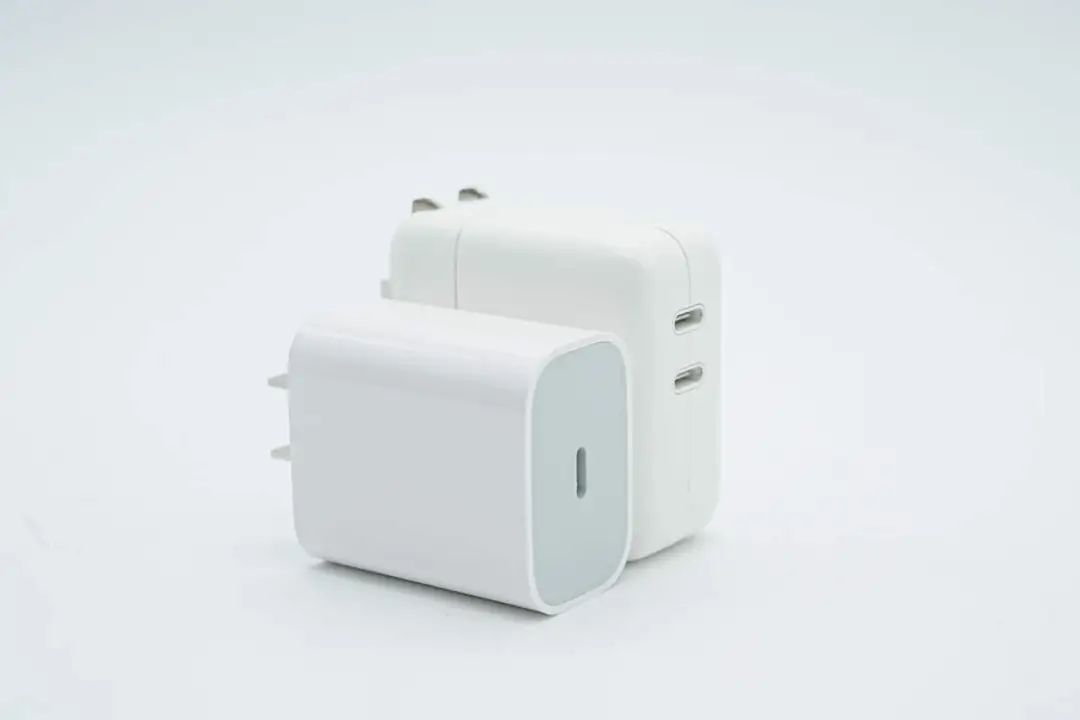

和苹果35W充电器对比，功率更大而体积做得更下。

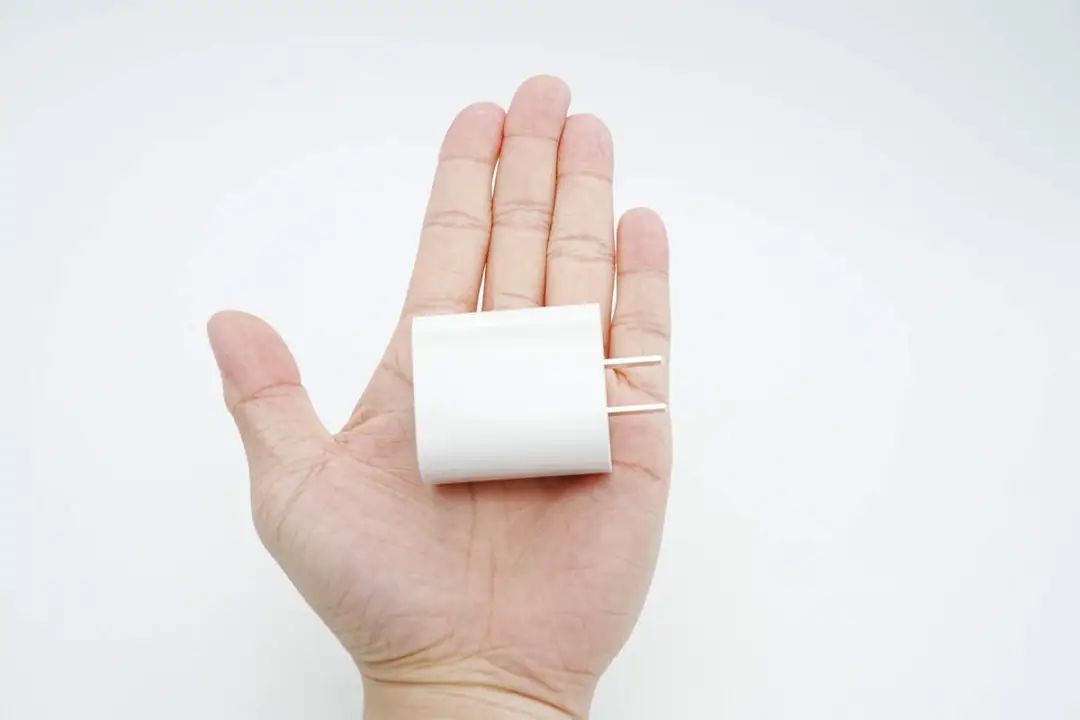

充电器拿在手上的大小直观感受。

另外测得充电器重量为69.5g。

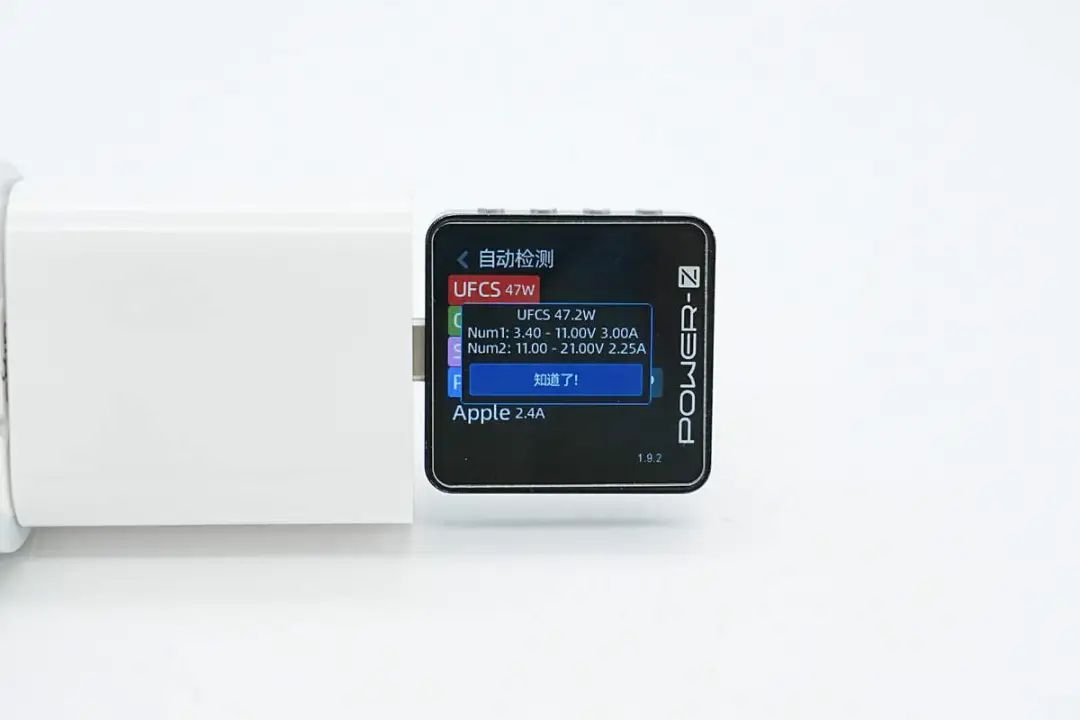

使用ChargerLAB POWER-Z KM003C测得充电器USB-C口支持UFCS、QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

PDO报文显示USB-C口具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及3.3-11V3A、3.3-21V2.25A两组PPS电压档位。

另外测得UFCS融合快充具备3.4-11V3A一组电压档位。

45W氮化镓充电器开箱

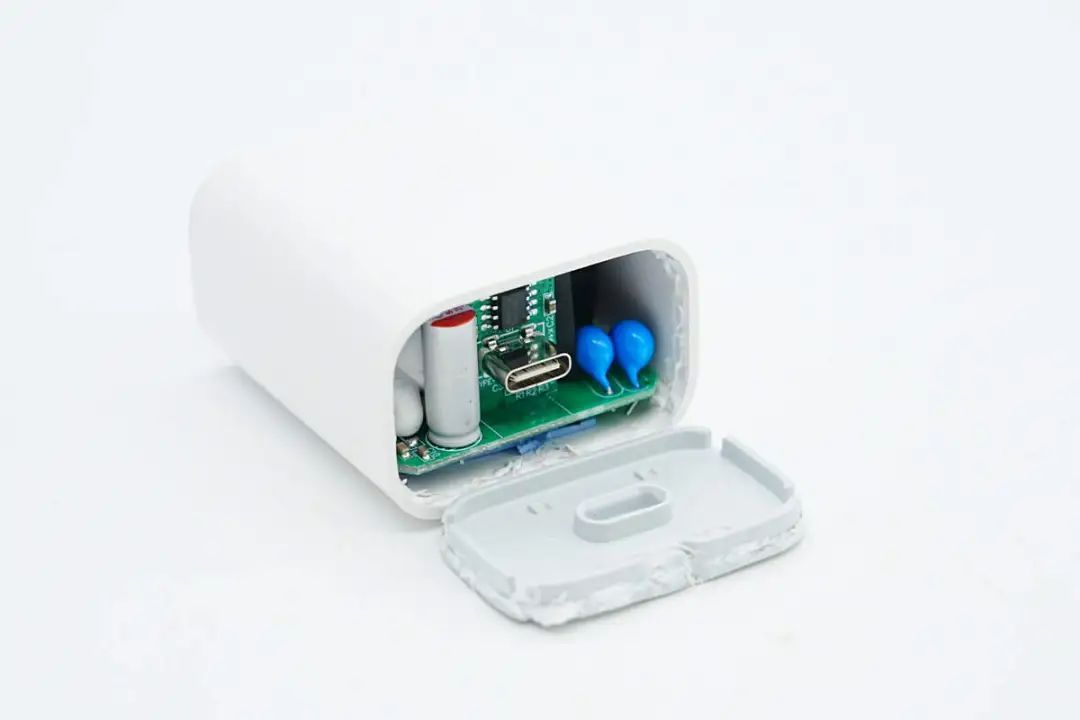

将输出顶面外壳拆开，采用超声波焊接工艺封装。

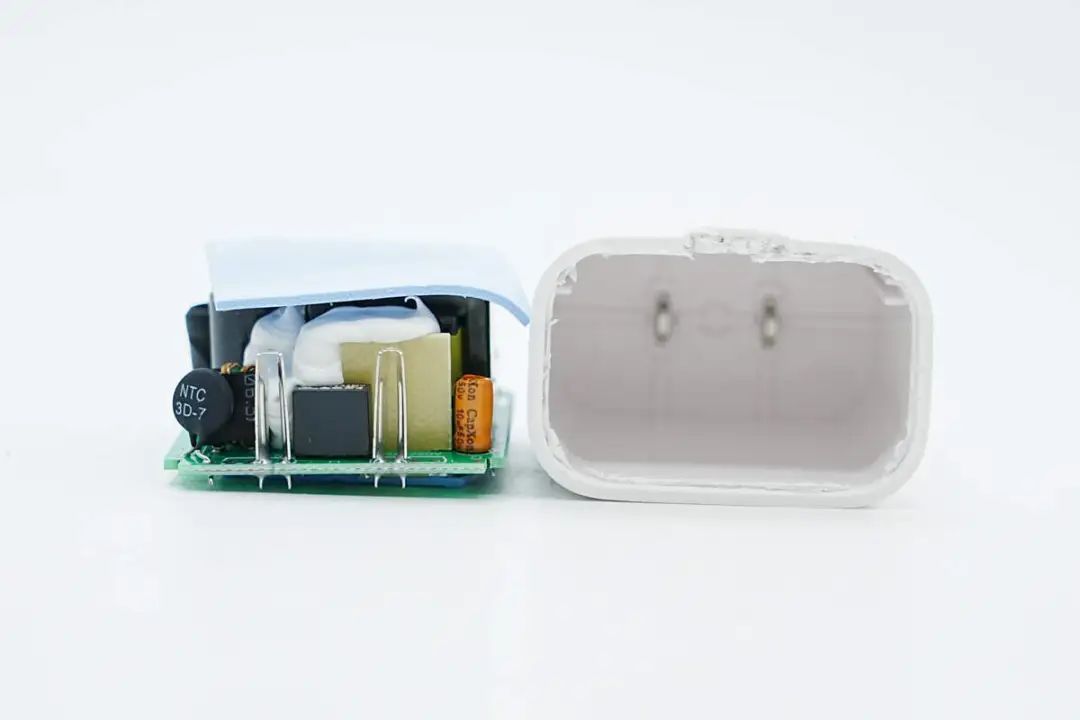

取出PCBA模块，输入端为接触式通电设计。

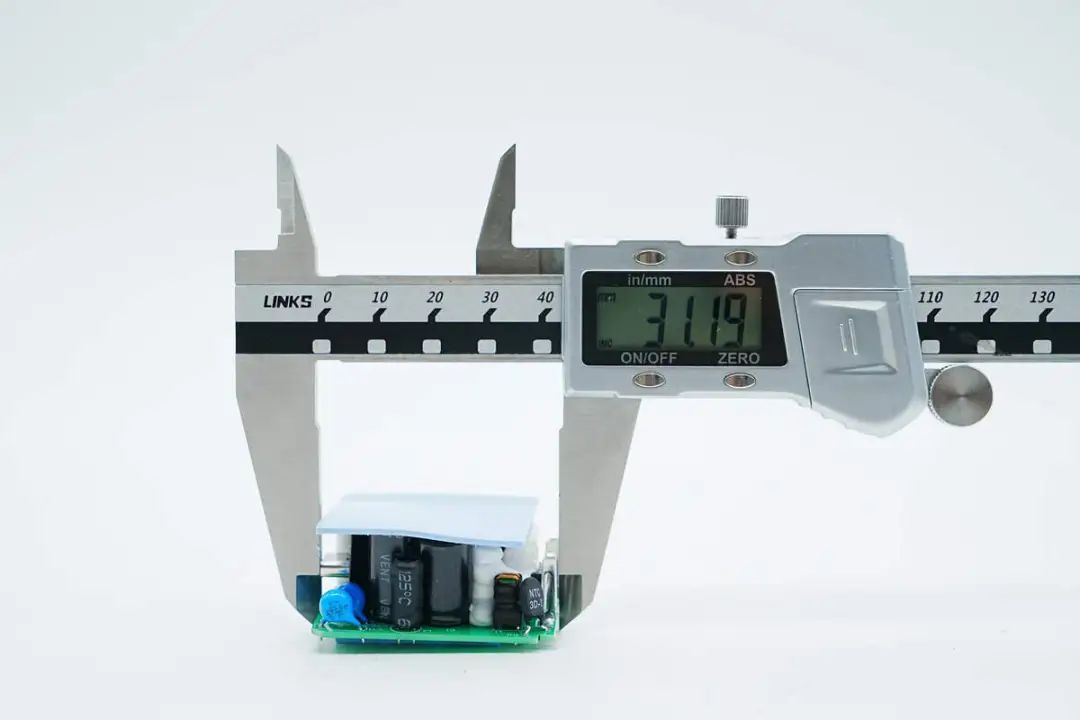

测得PCBA模块长度为31.19mm。

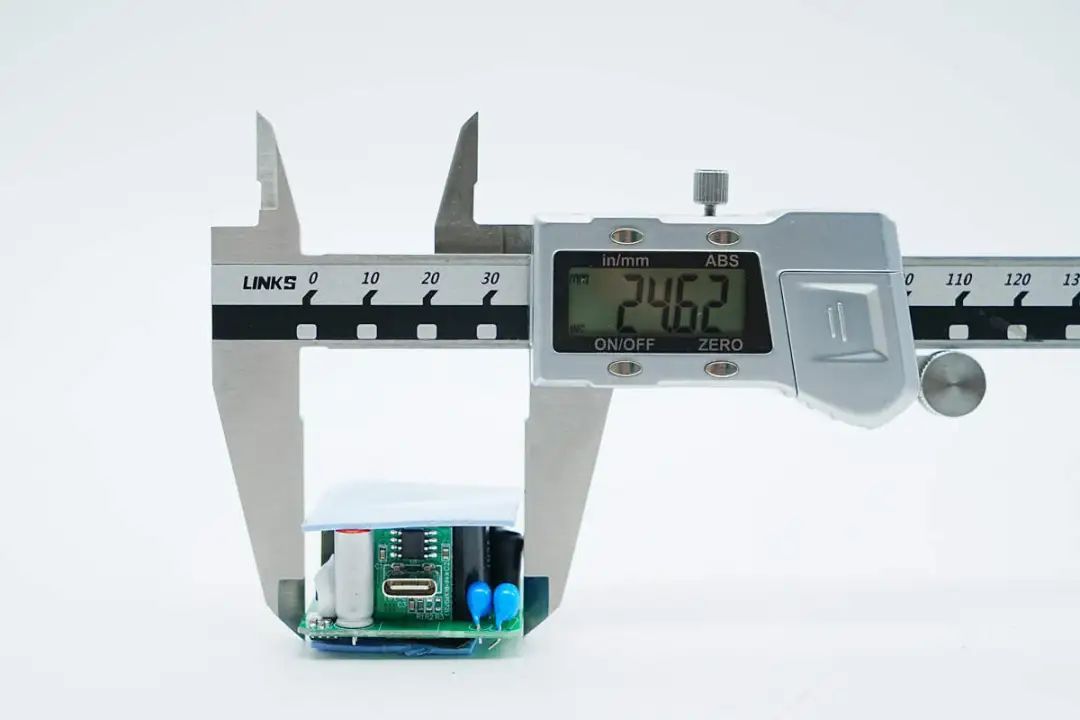

宽度为24.62mm。

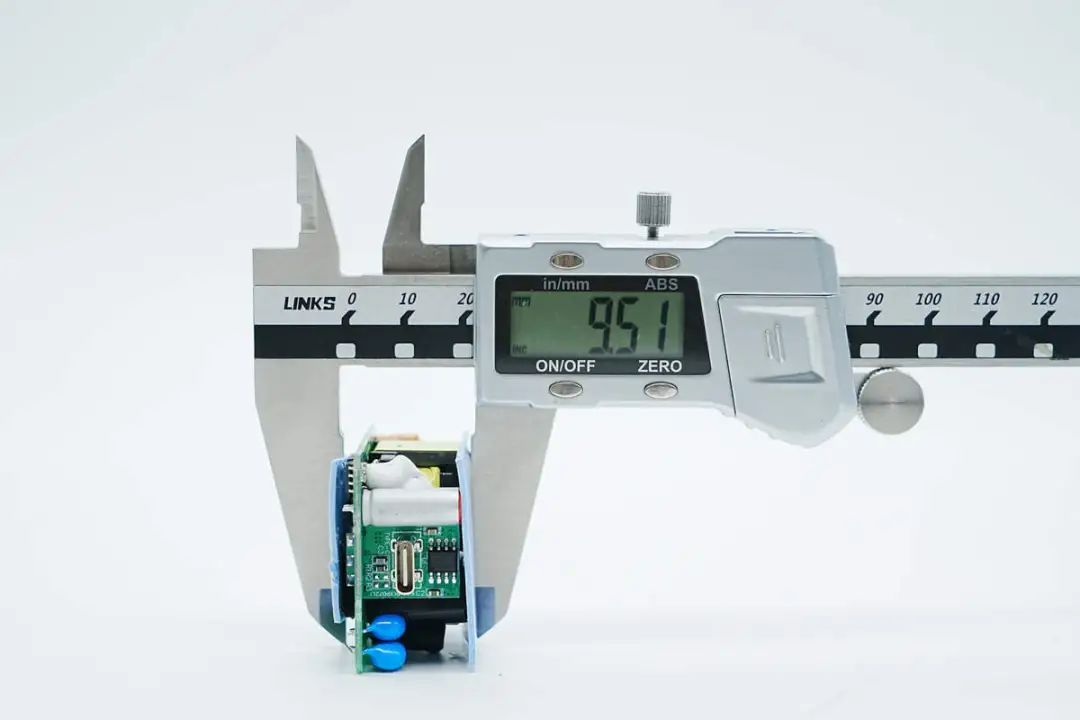

厚度为9.51mm。

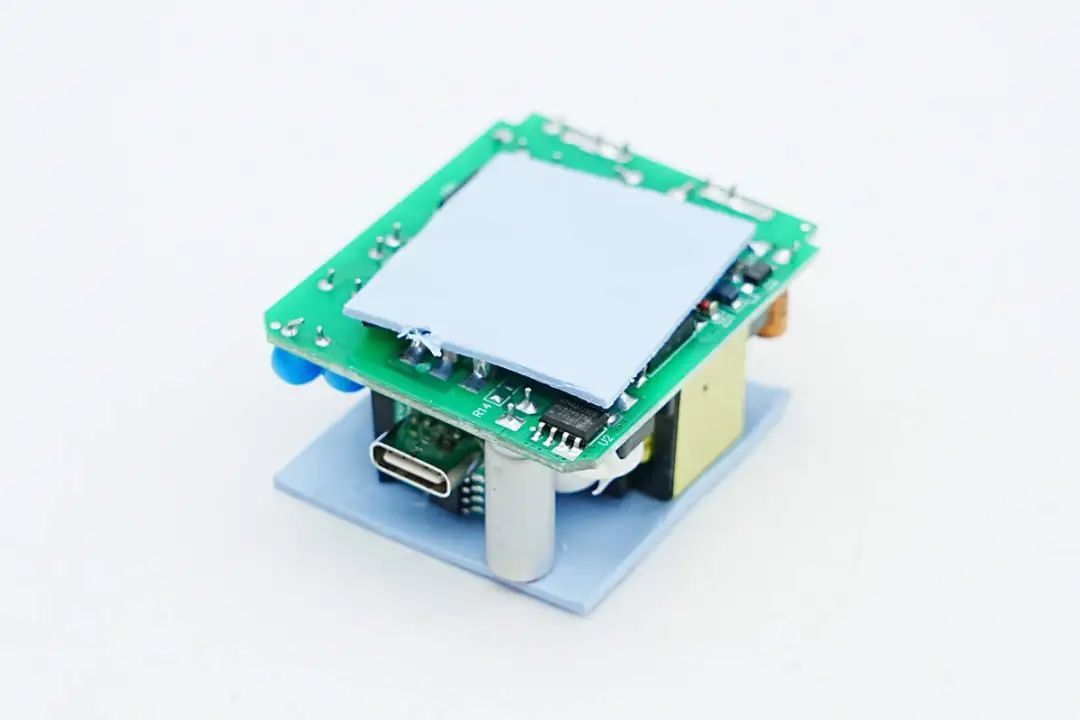

PCBA模块底部以及顶部均覆盖蓝色导热垫帮助散热。

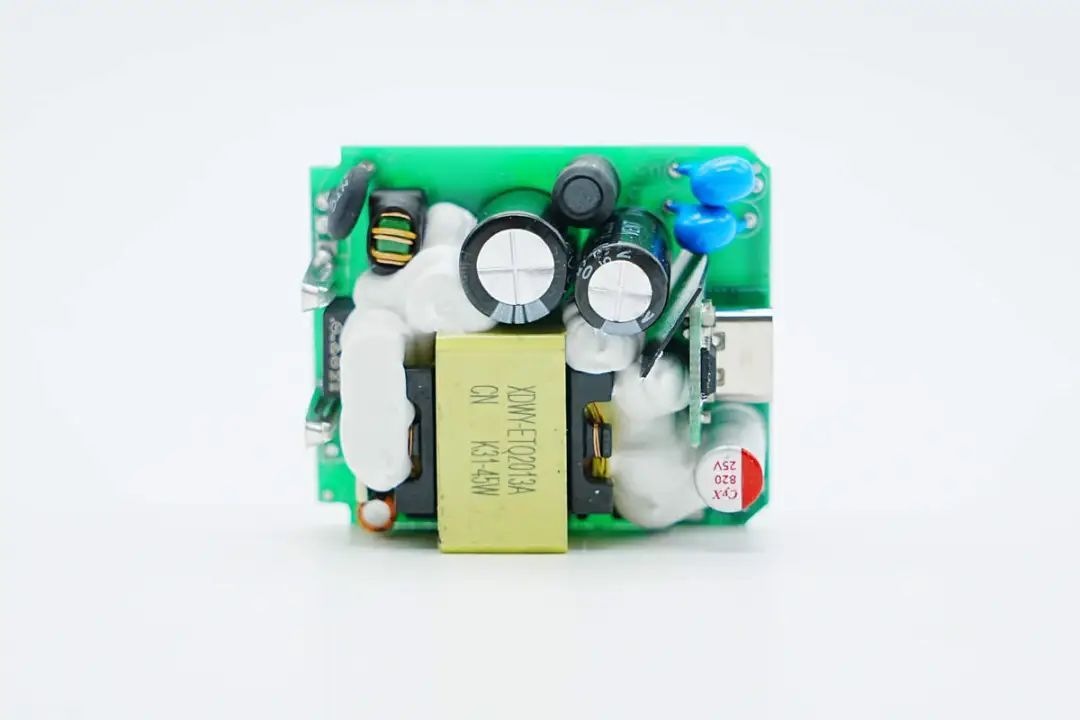

去掉导热垫，主板正面设有延时保险丝、共模电感、高压滤波电解电容、变压器、输出滤波固态电容等器件，并且打胶加固，同时初次级设有麦拉片隔离绝缘。

主板背面设有整流桥、开关电源主控芯片、光耦以及同步整流芯片。

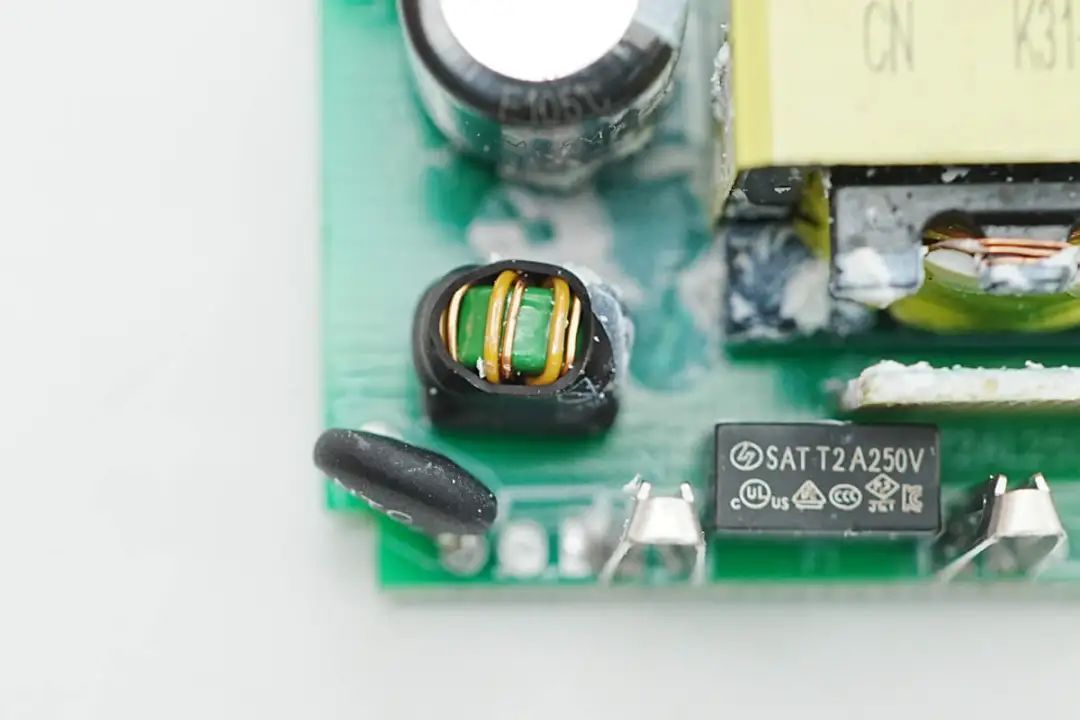

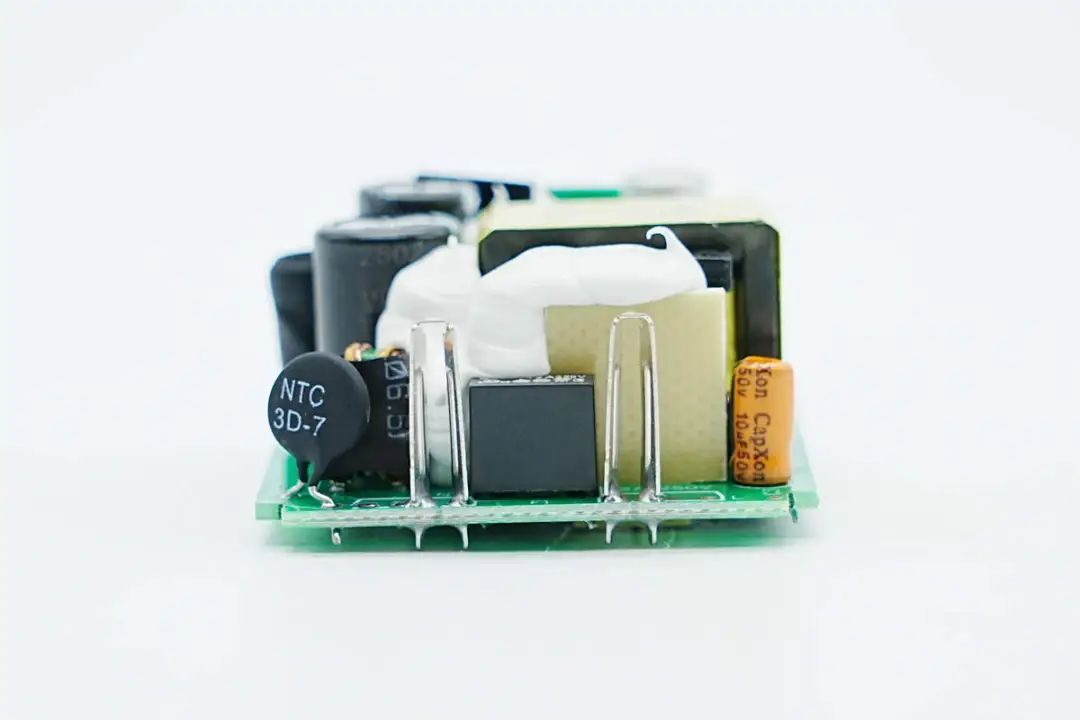

输入端设有延时保险丝以及NTC热敏电阻。

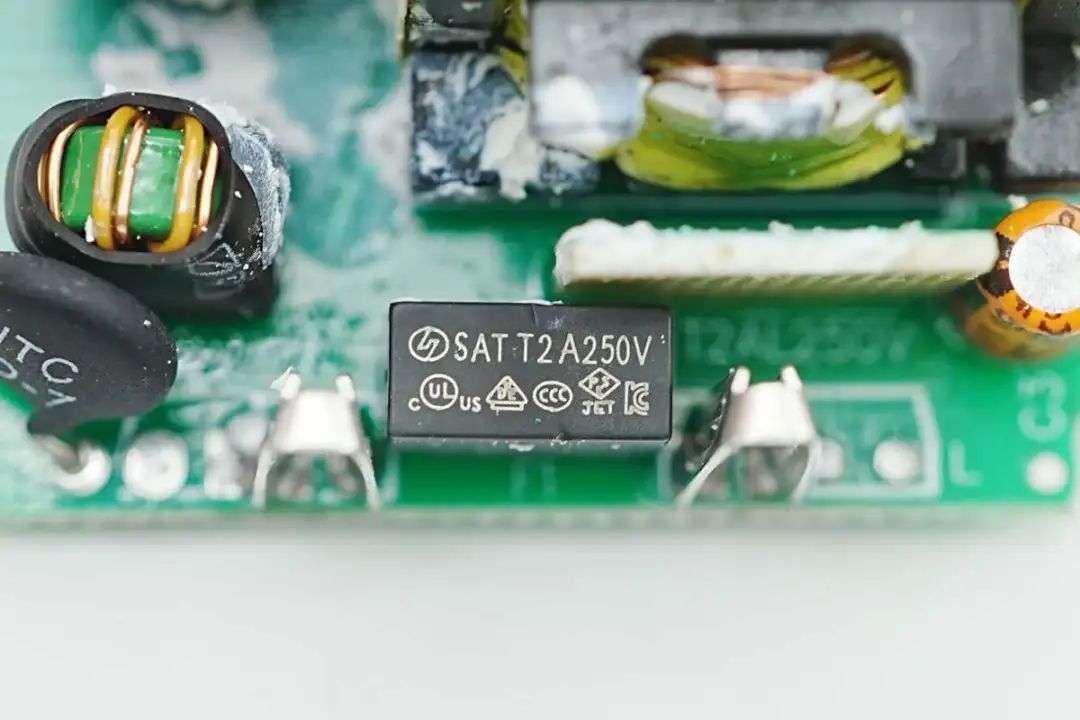

延时保险丝规格为2A250V。

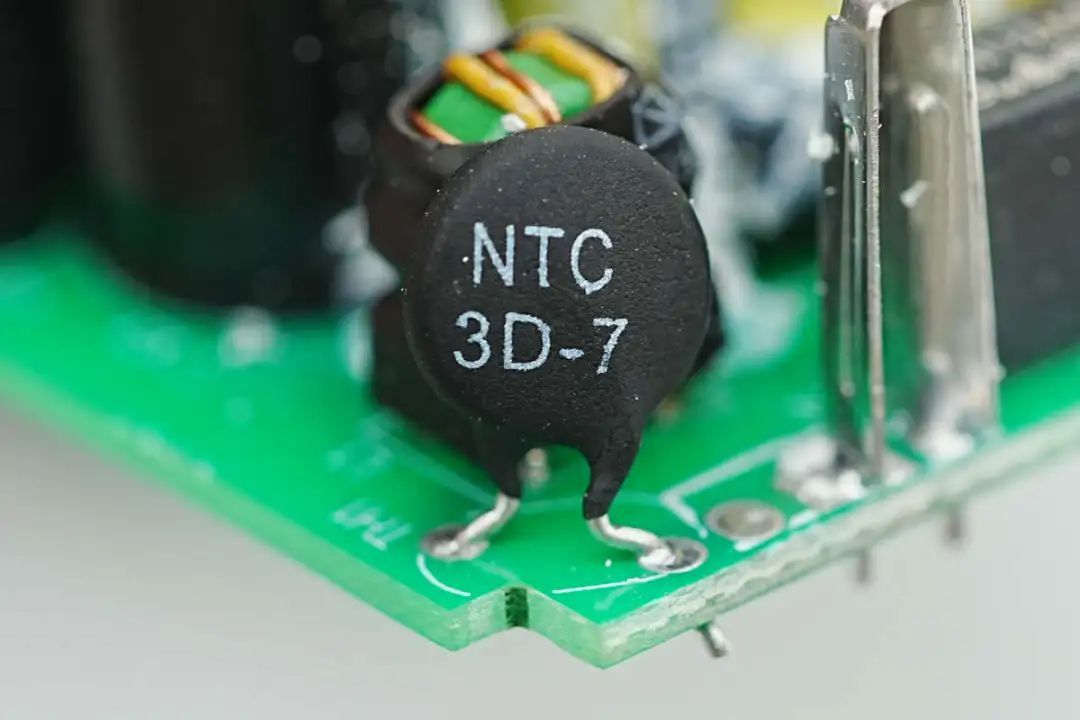

黑色NTC热敏电阻用于抑制上电浪涌电流。

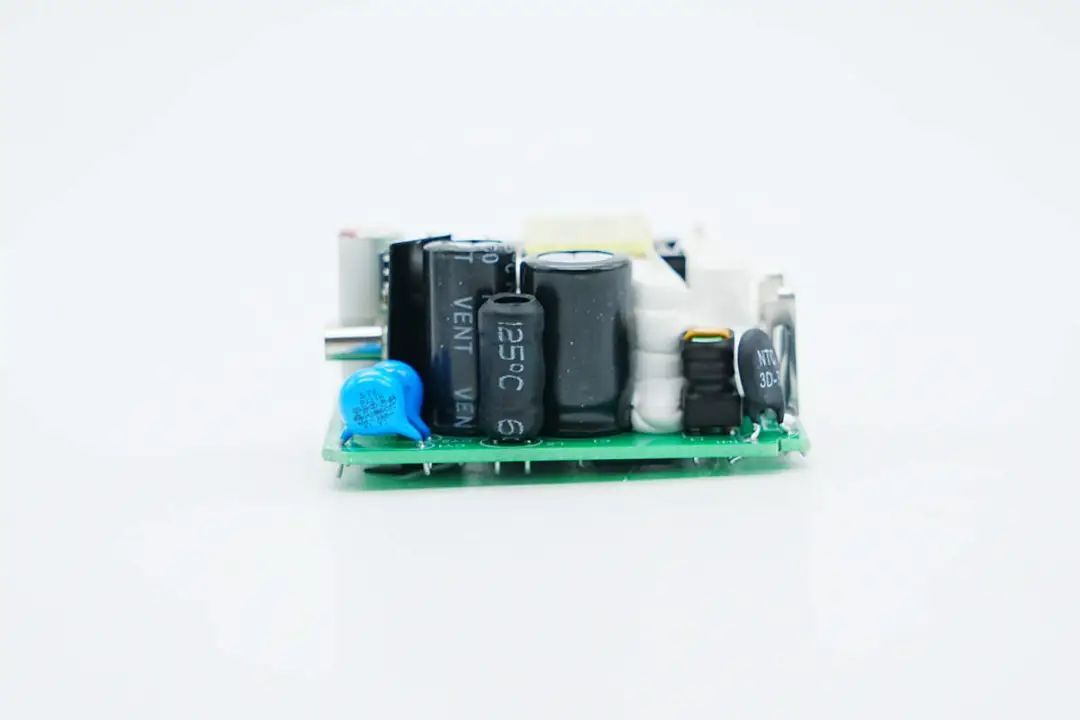

板子一侧设有共模电感、工字电感、两颗高压滤波电解电容以及蓝色Y电容。

共模电感用于滤除EMI干扰，外套热缩管绝缘保护。

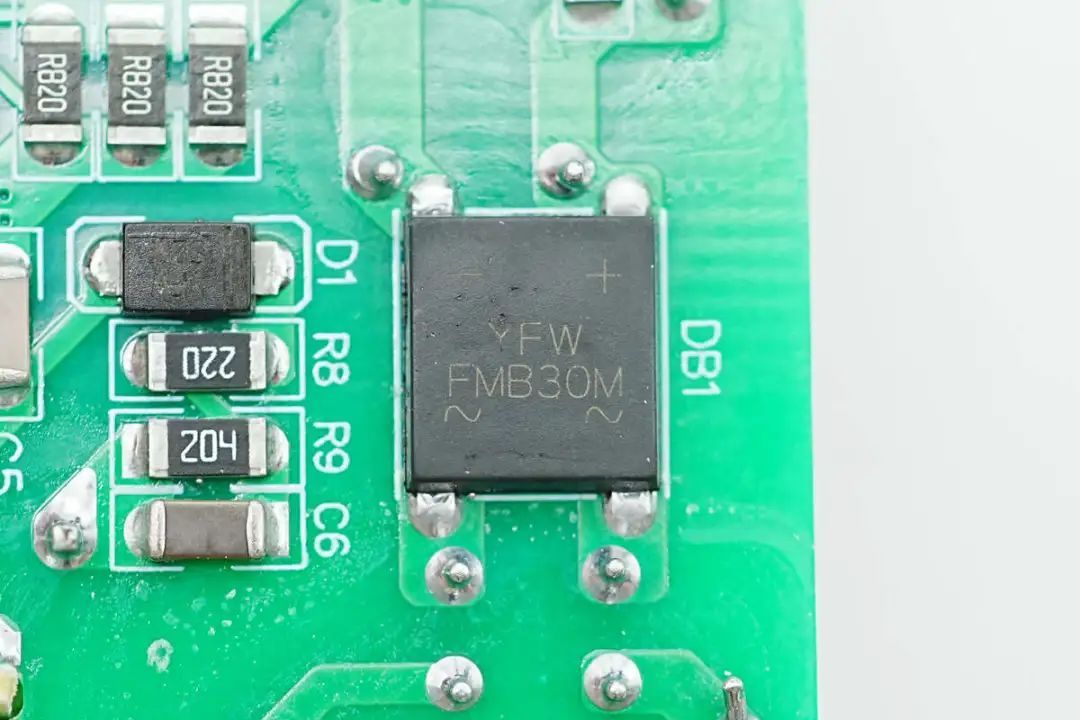

整流桥型号FMB30M，规格为3A 1000V，采用UMSB封装。YFW佑风微品牌

佑风微电子”是一家专业从事半导体分立器件研发、生产、销售的高新科技企业。公司主要生产销售：普通整流二极管、快恢复二极管、高效率二极管、超快恢复二极管、肖特基二极管、低压降肖特基二极管、碳化硅二极管、整流桥堆、快恢复整流桥堆、肖特基桥堆、TVS瞬态抑制二极管、ESD静电保护元件、稳压二极管、晶体管、可控硅晶闸管、MOS场效应管等等。更多详情可上我司官网www.yfwdiode.com了解。
