前言

倍仕达推出了一款65W快充充电器，产品基于前沿的氮化镓方案进行设计，整体十分的小巧便携。此外配备时下主流USB-C接口，提供最大65W PD快充同时，还支持UFCS融合快充，进一步提升产品整体兼容性，可以满足各大品牌的手机、笔记本等电子设备快充需求。下面充电头网就对其进行拆解，看看做工如何。

倍仕达65W氮化镓充电器外观

倍仕达65W氮化镓充电器采用高阻燃材质塑料外壳，整体为经典白色配色，机身表面哑光工艺处理，风格简约。

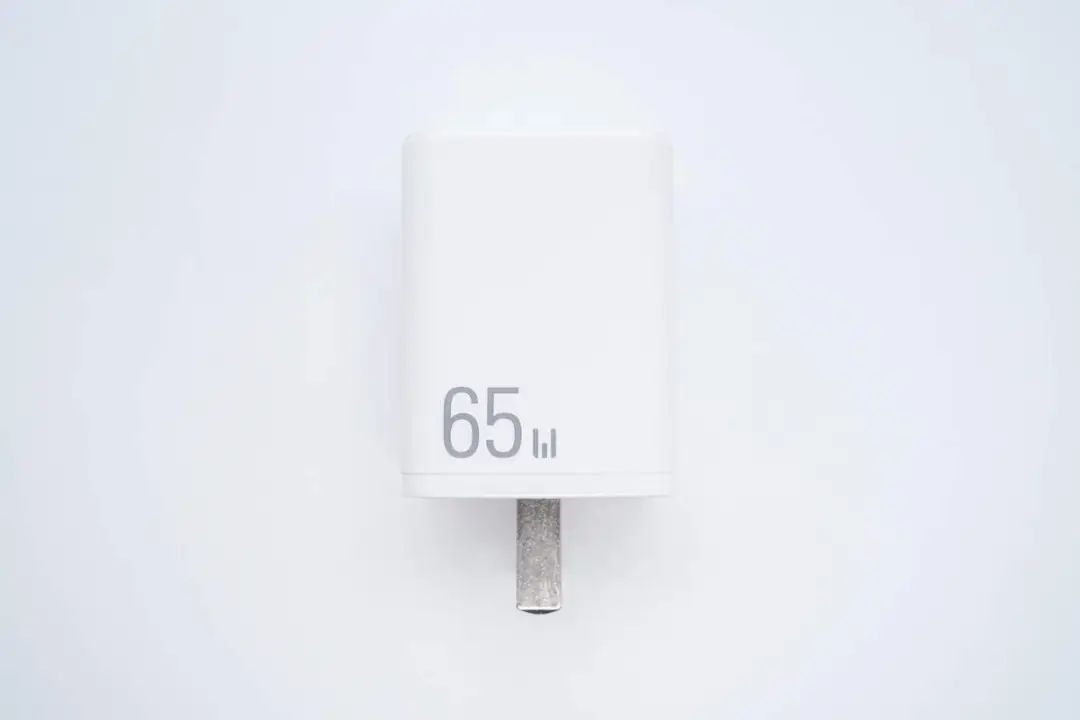

腰身一面印有65W字样，表明充电器最大输出功率。

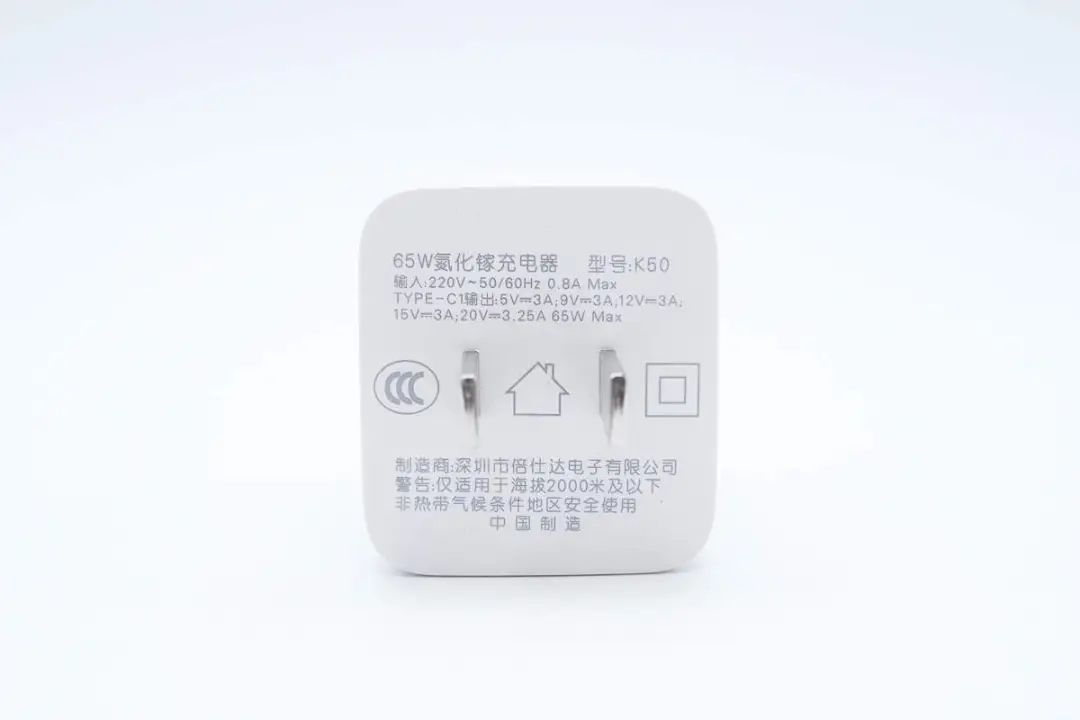

输入端外壳印有充电器的参数信息。

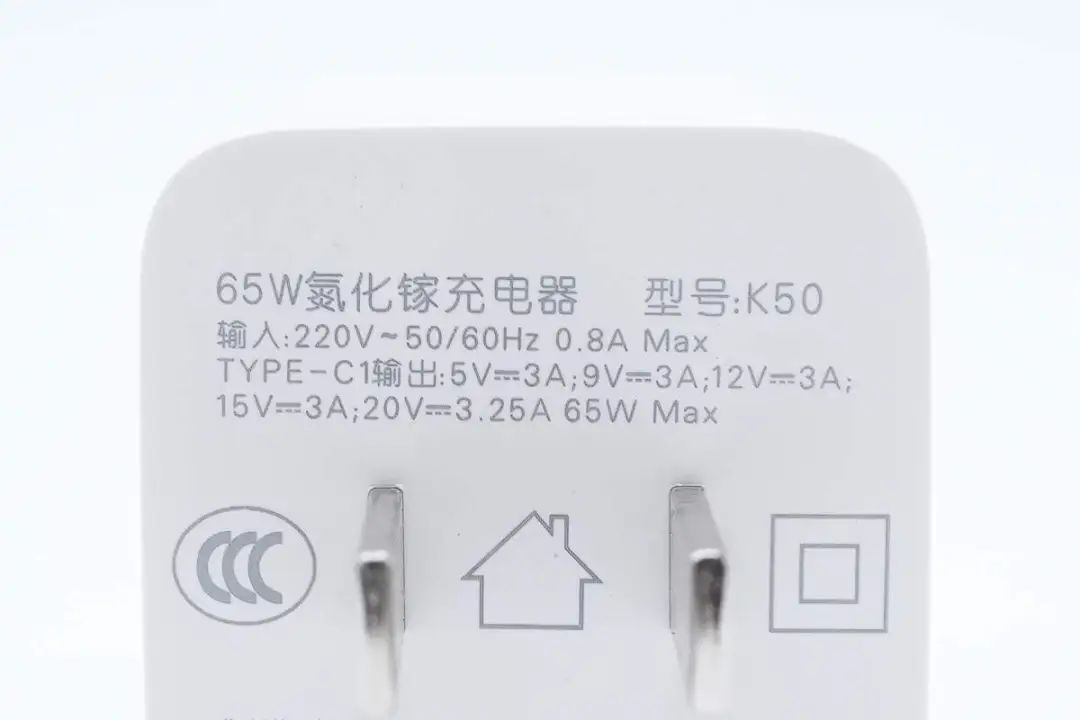

产品参数特写

型号：K50

输入：220V~50/60Hz 0.8A Max

USB-C：5V3A、9V3A、12V3A、15V3A、20V3.25A 65W Max

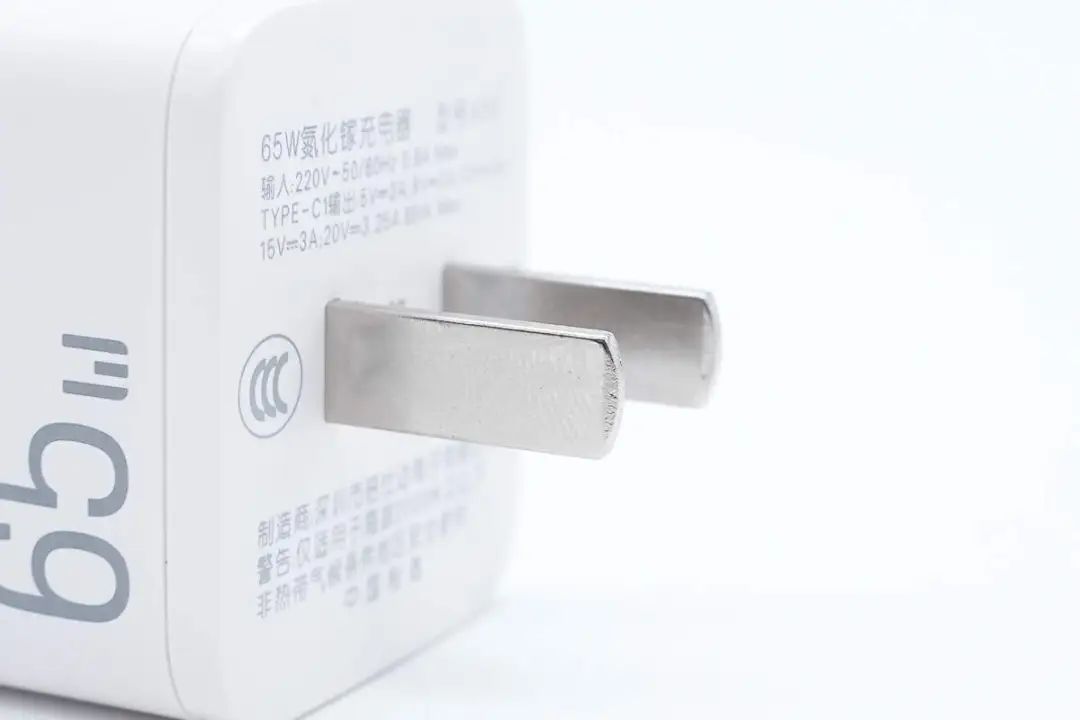

充电器配备固定式国标插脚。

机身顶面配有USB-C接口。

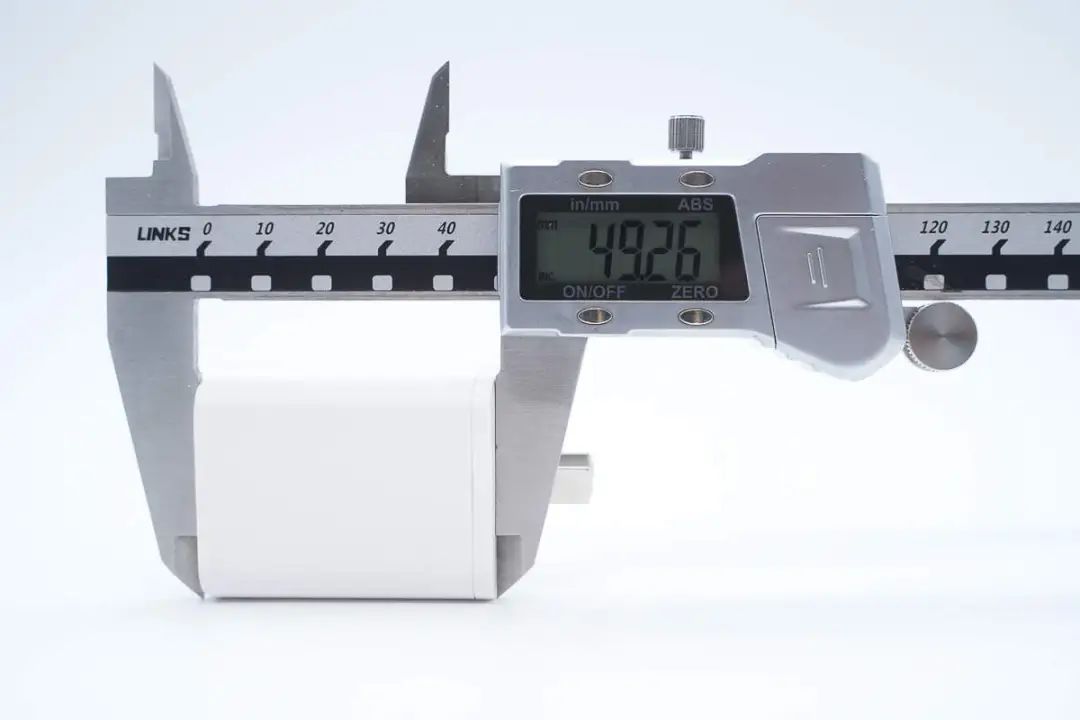

实测充电器机身长度为49.26mm。

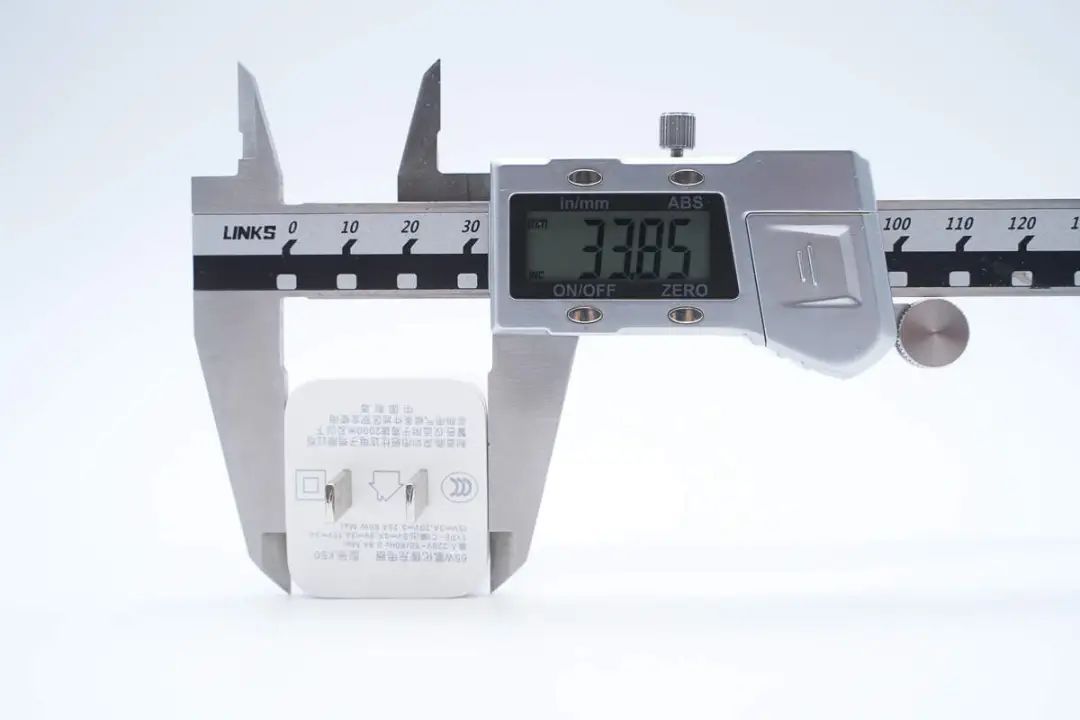

宽度为33.85mm。

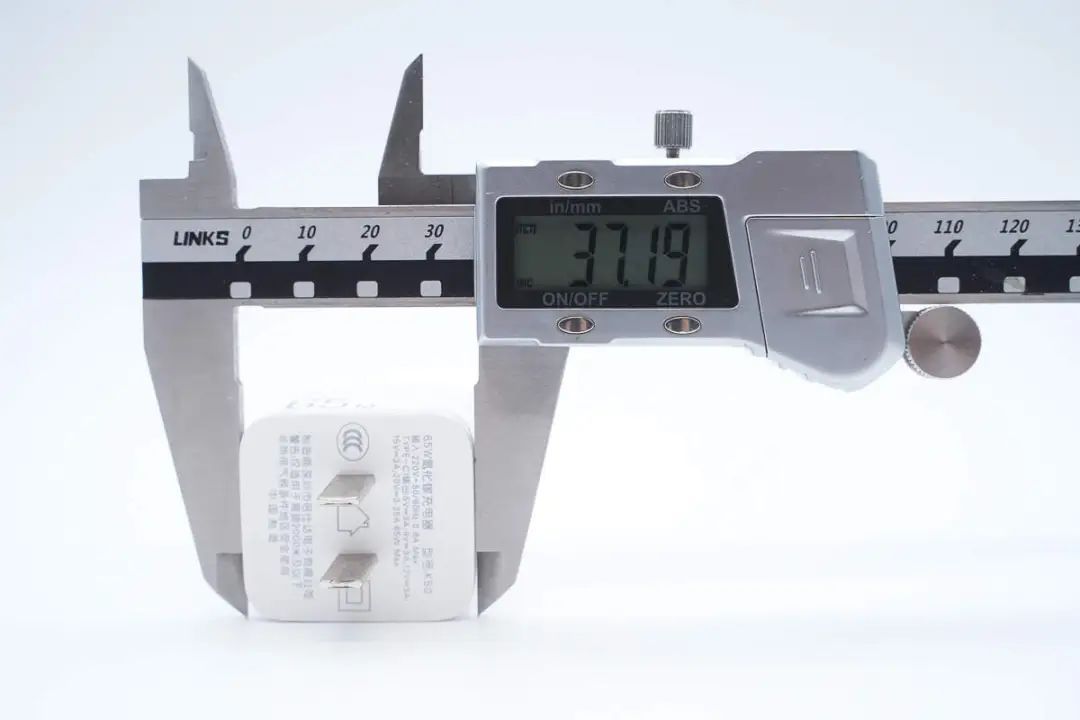

厚度为37.19mm。

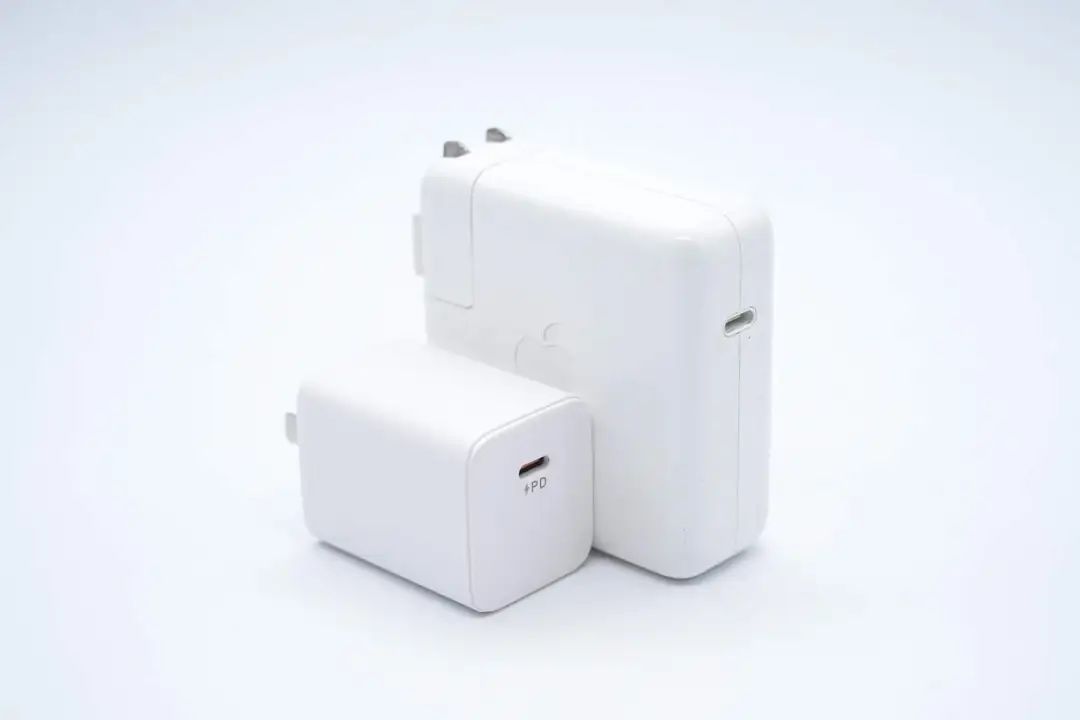

和苹果61W充电器放在一起对比，体积优势非常明显。

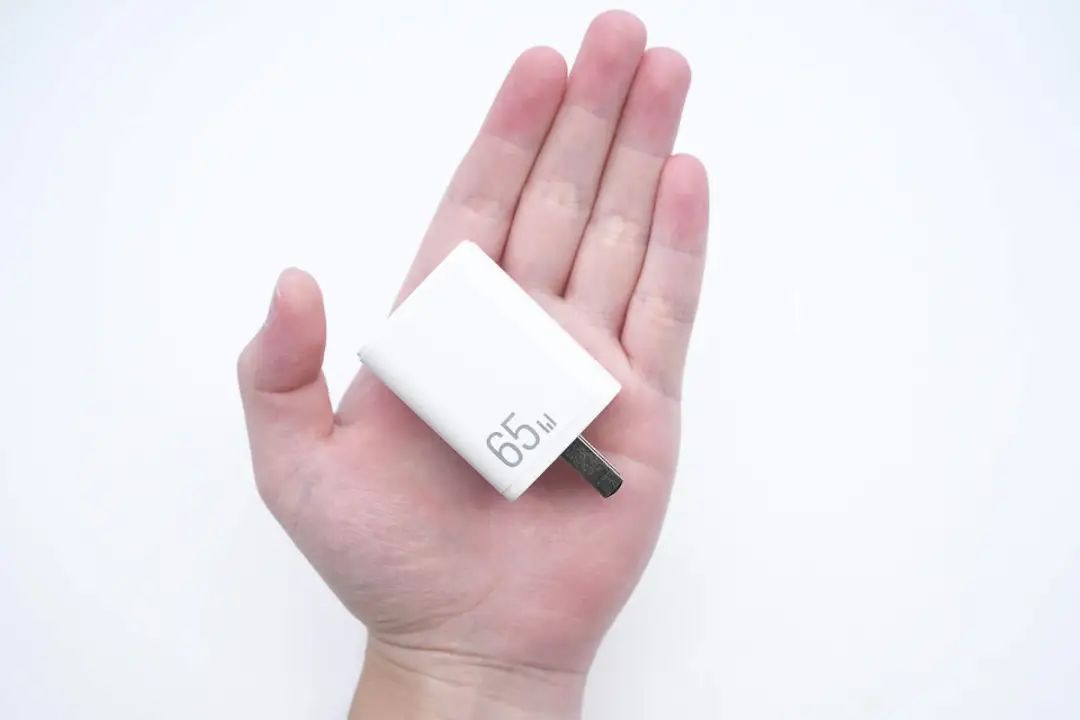

充电器拿在手上的大小直观感受。

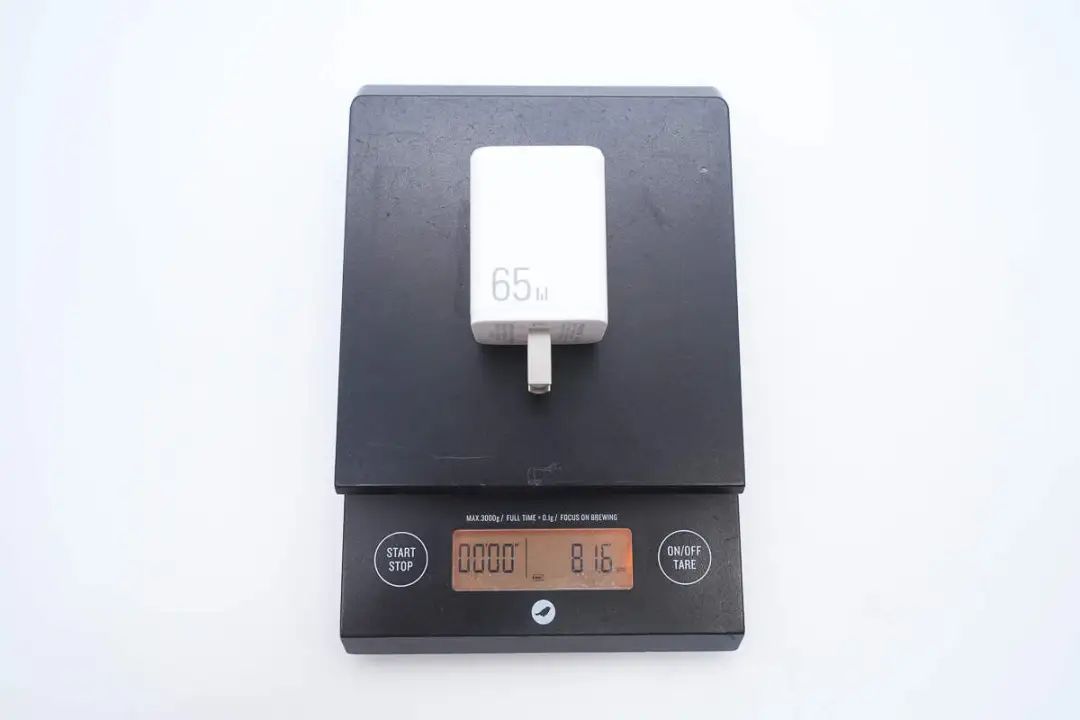

另外测得充电器重量约为82g。

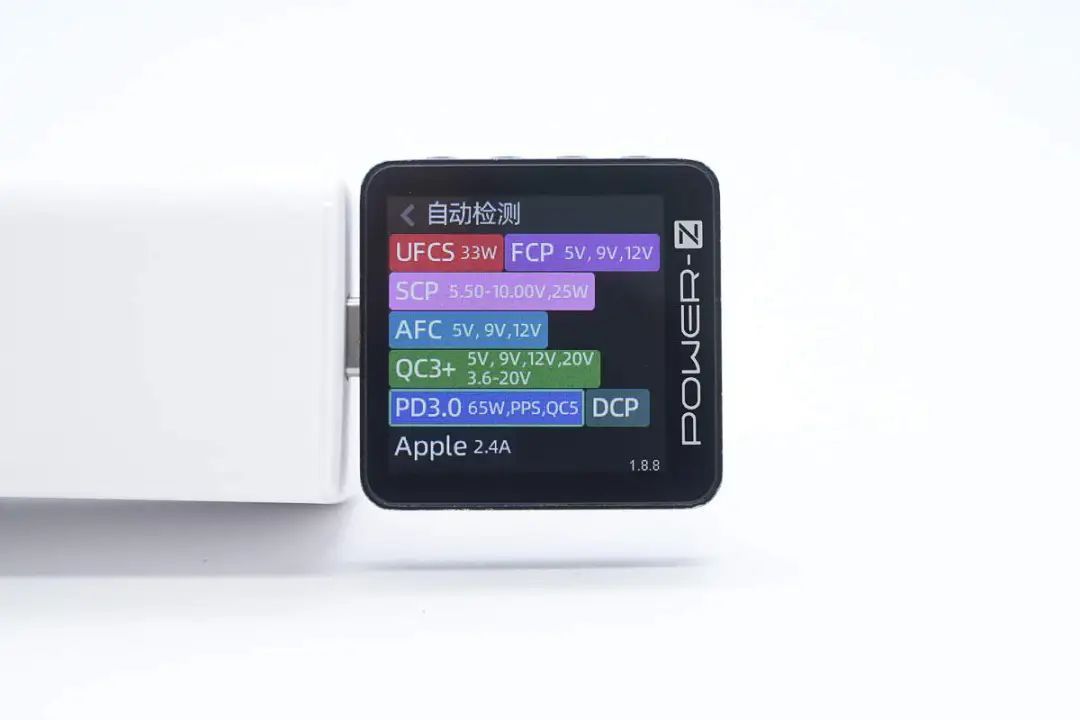

使用ChargerLAB POWER-Z KM003C测得USB-C口支持UFCS、FCP、SCP、AFC、QC3+/5、PD3.0、PPS、DCP、Apple 2.4A充电协议。

PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V3A、3.3-21V3A两组PPS电压档位。

另外测得UFCS融合快充具备5-11V3A一组电压档位。

倍仕达65W氮化镓充电器拆解

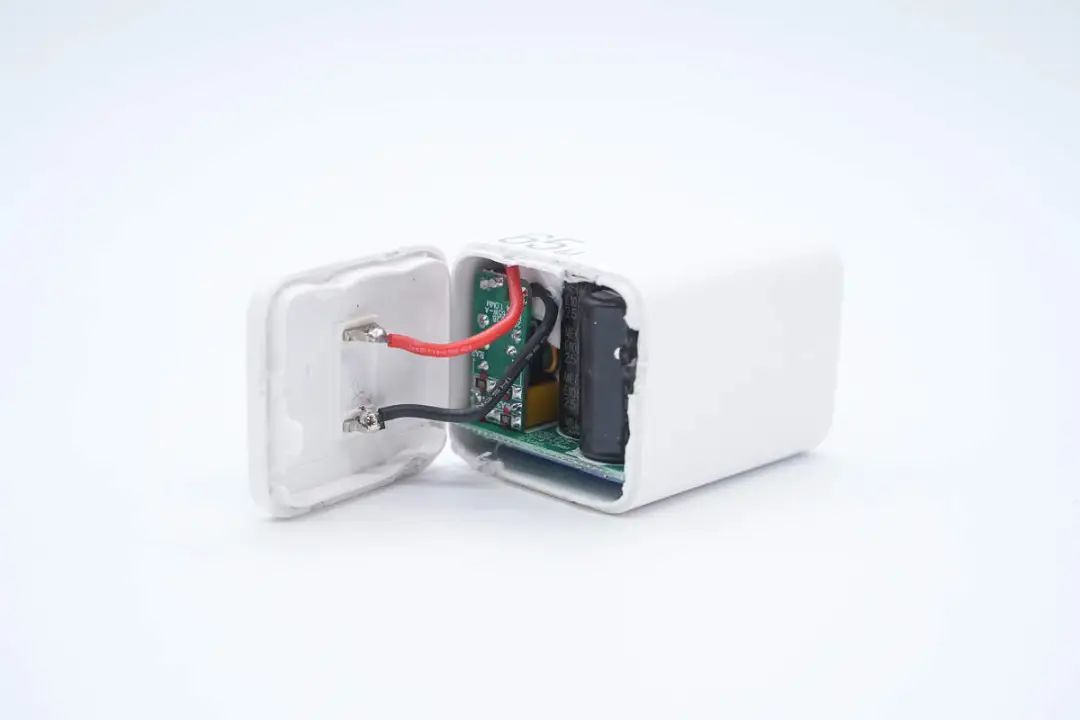

将输入端外壳拆开，插脚与模块通过导线锡焊连接通电。

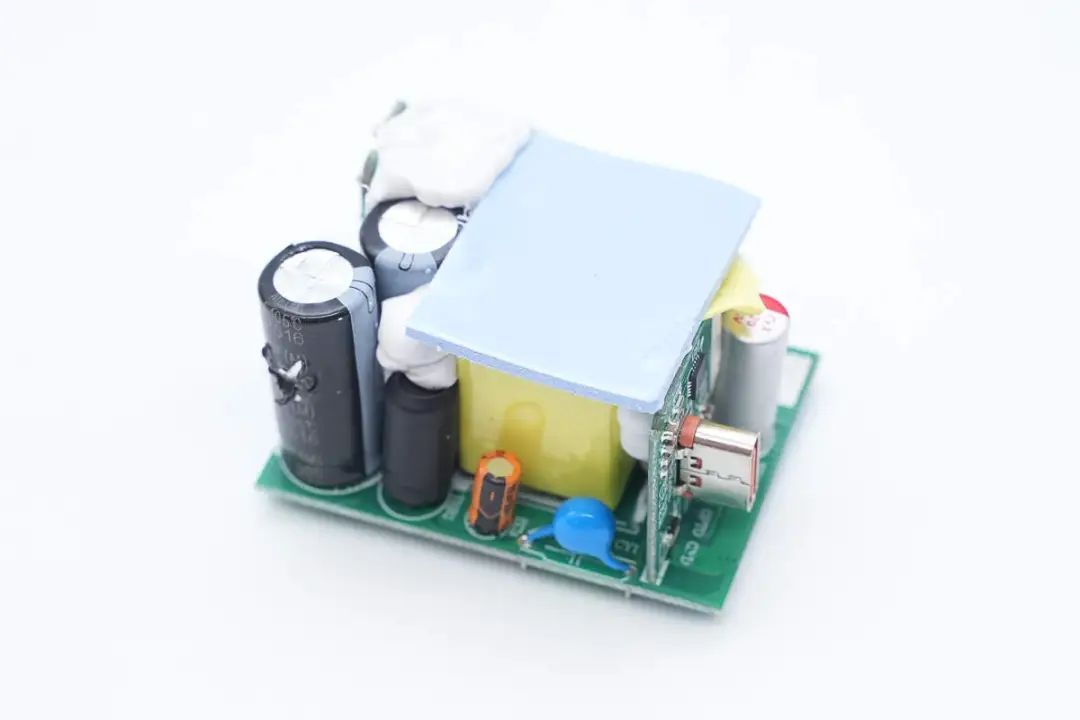

取出PCBA模块，模块顶部覆盖导热垫，电容等器件打胶加固。

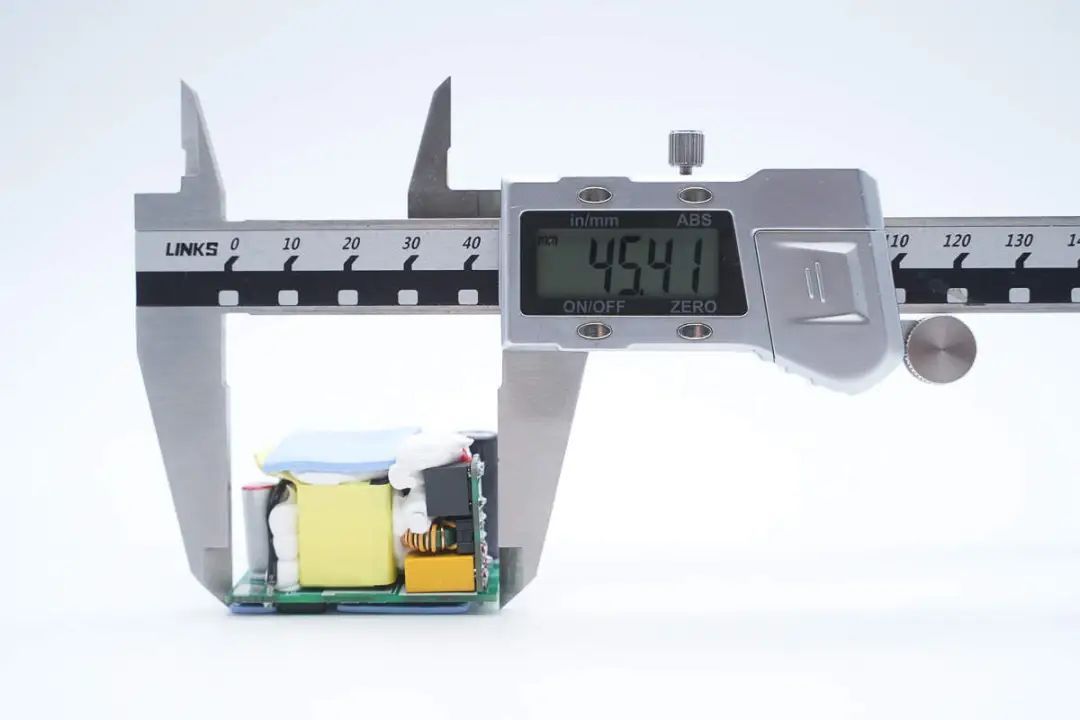

测得模块长度为45.41mm。

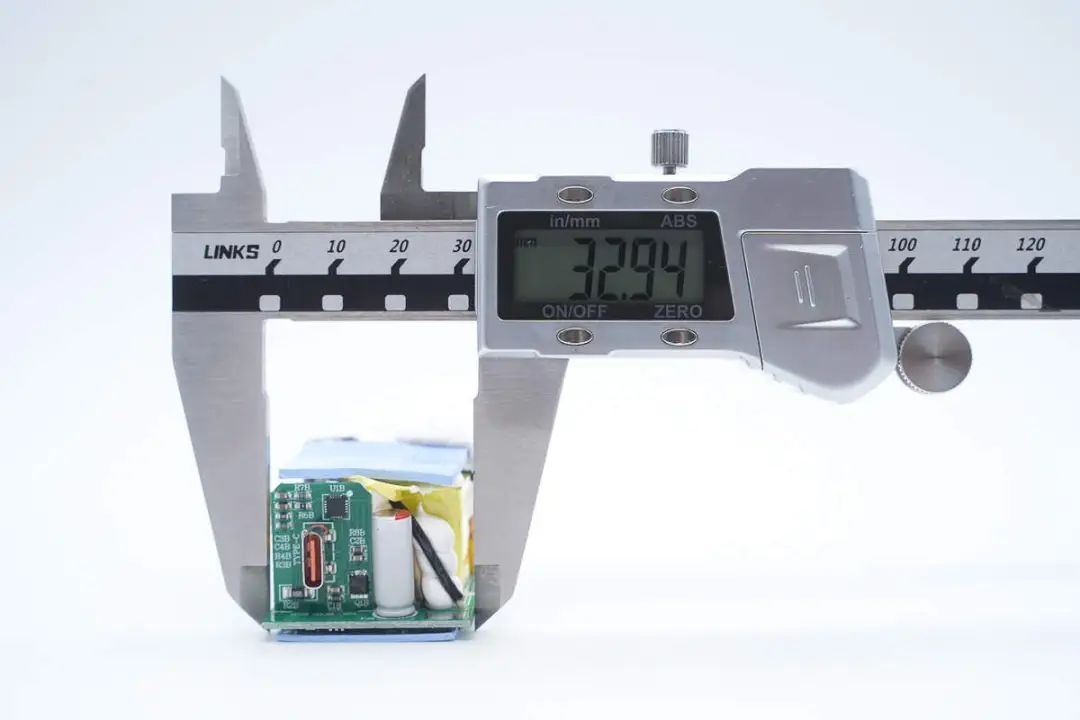

宽度为32.94mm。

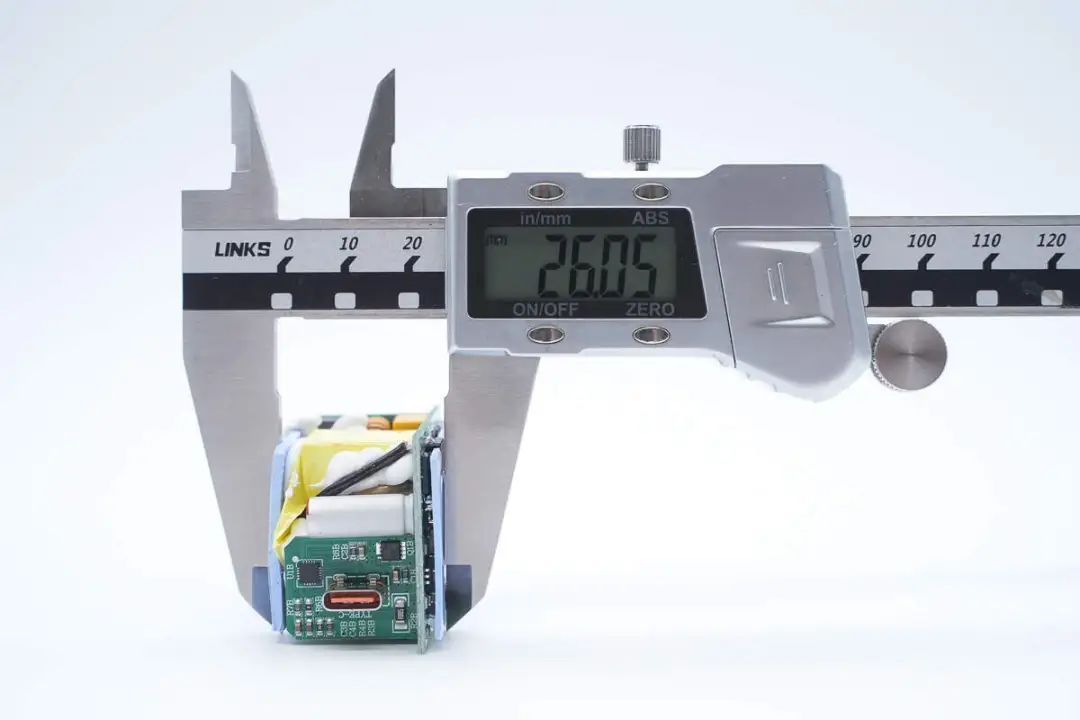

厚度为26.06mm。

模块输入、输出端均设有小板，变压器、电容等器件打胶加固。

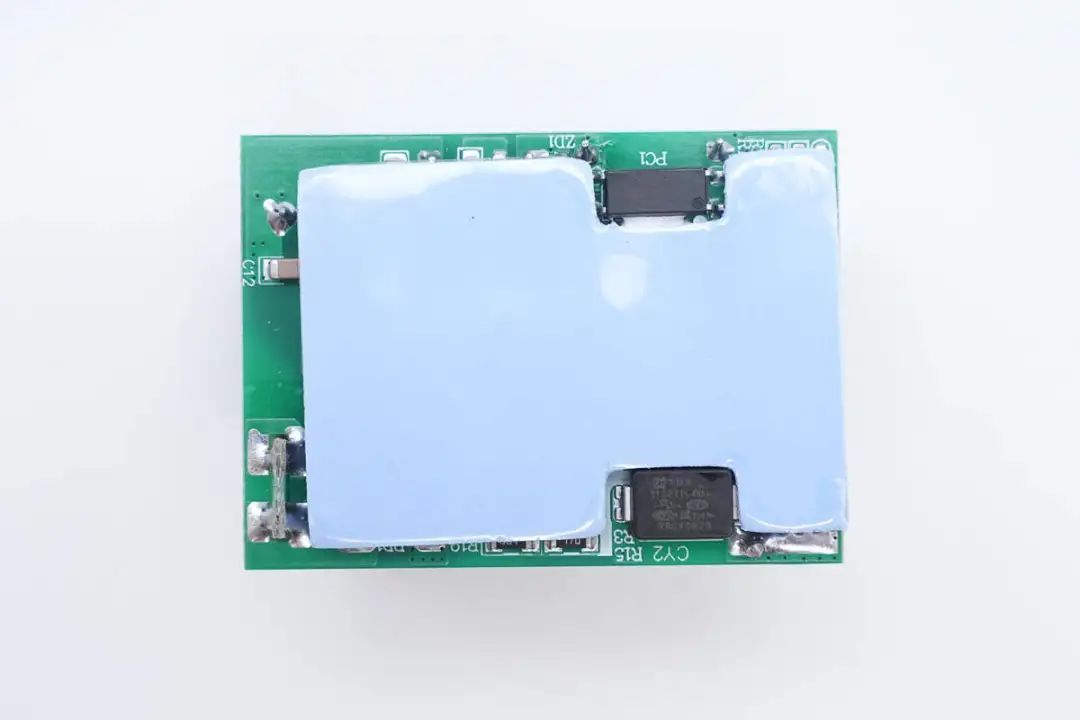

主板背面也覆盖有导热垫。

清理掉导热垫和白胶，模块正面还设有工字电感、主控芯片供电电容和蓝色Y电容。

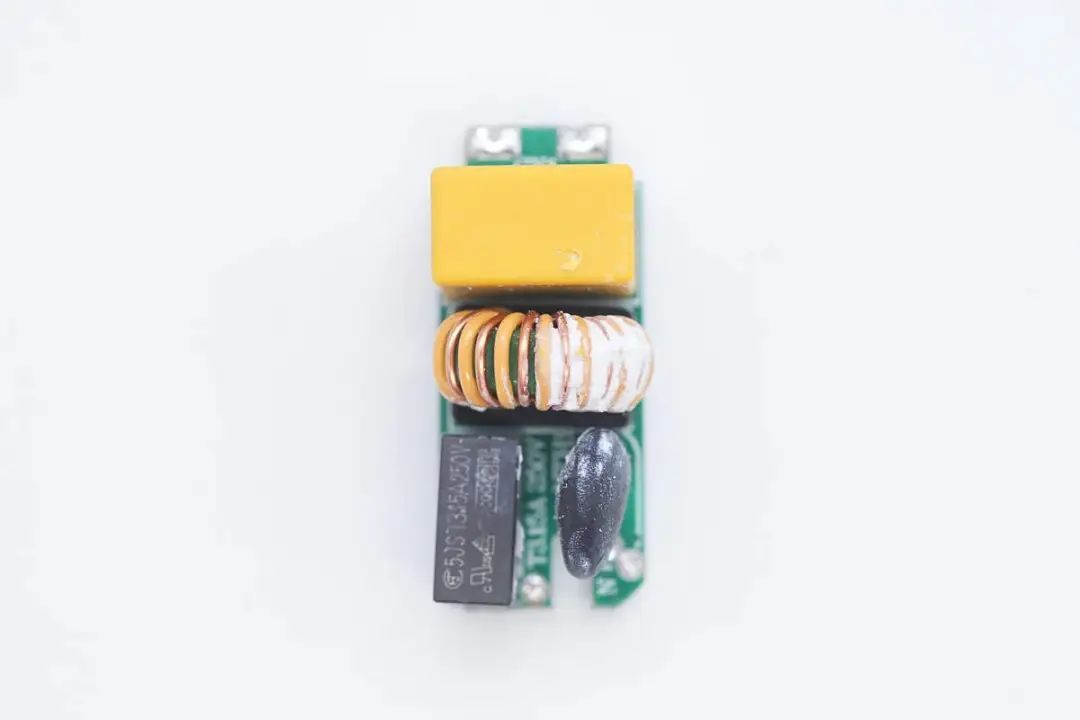

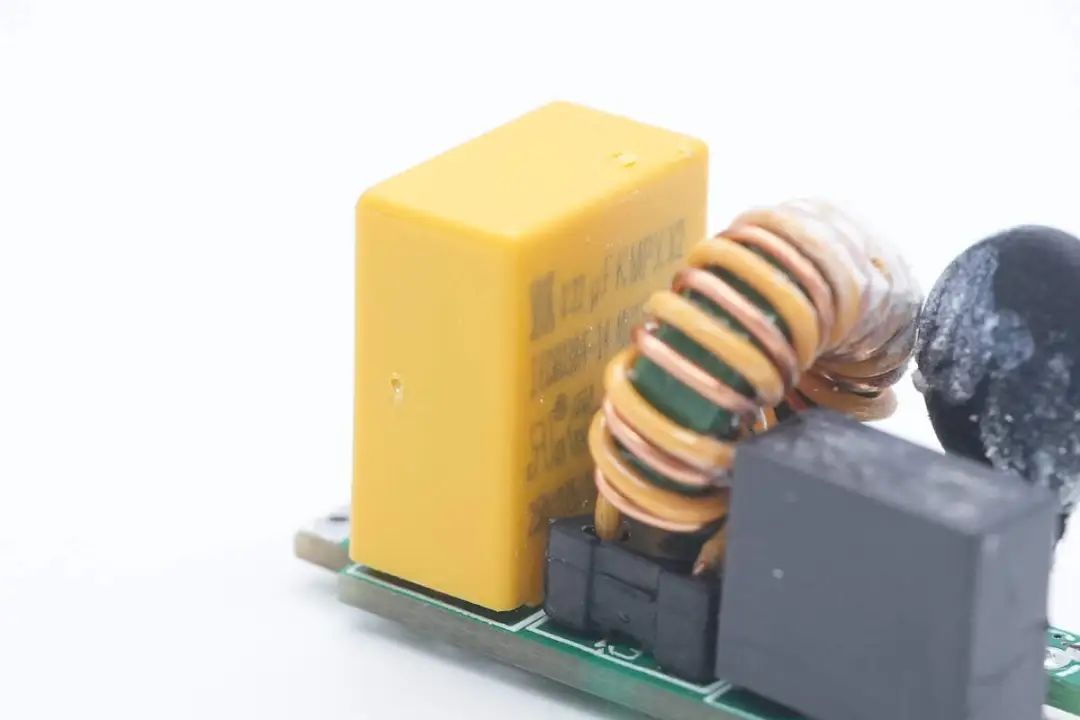

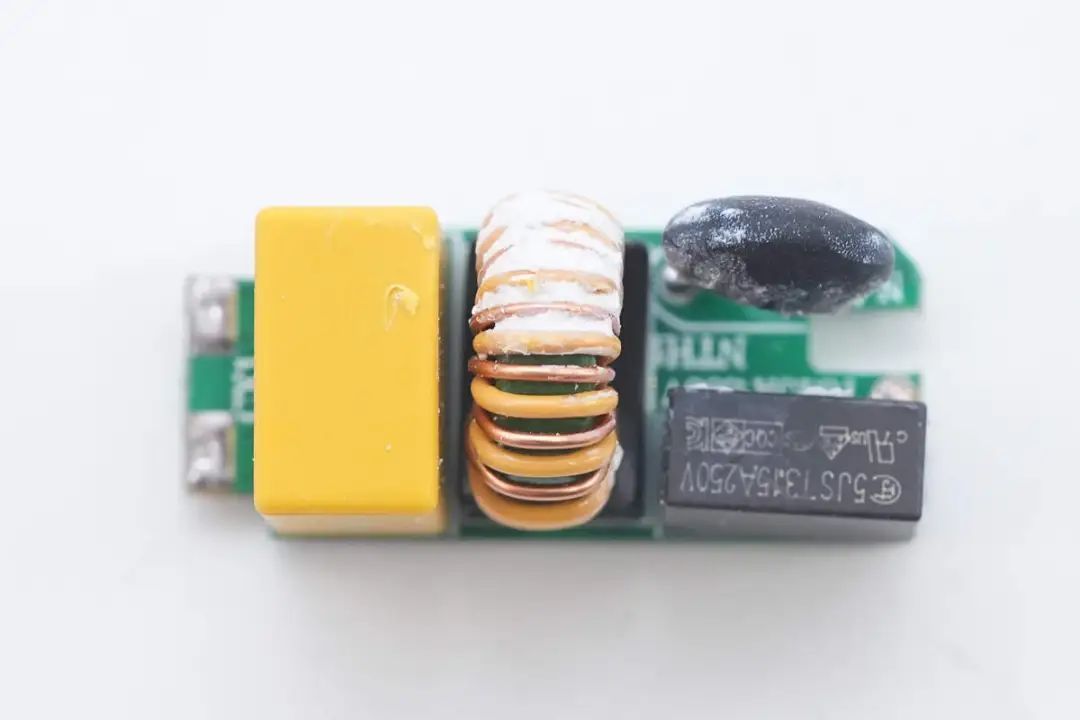

将输入端小板拆下，正面设有延时保险丝、NTC热敏电阻、共模电感以及安规X2电容。

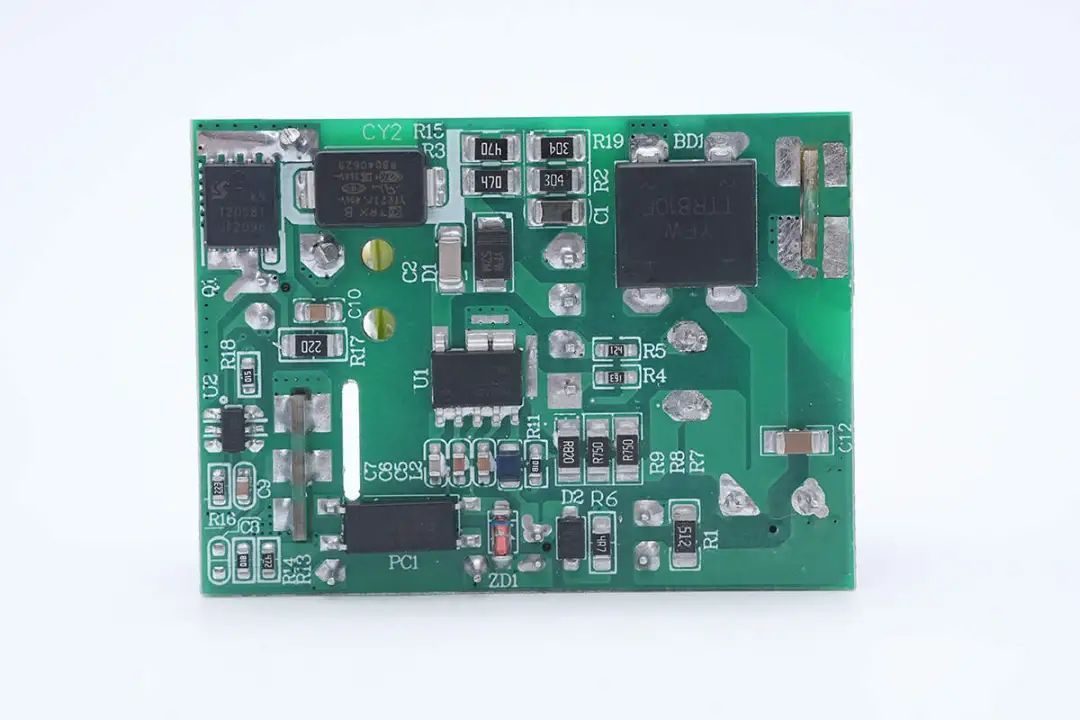

主板背面设有整流桥、电源主控芯片、光耦、贴片Y电容、同步整流控制器以及同步整流管。

延时保险丝规格为3.15A 250V。

NTC热敏电阻用于抑制上电浪涌电流。

共模电感双线绕制用于滤除EMI干扰。

安规X2电容容量0.22μF。

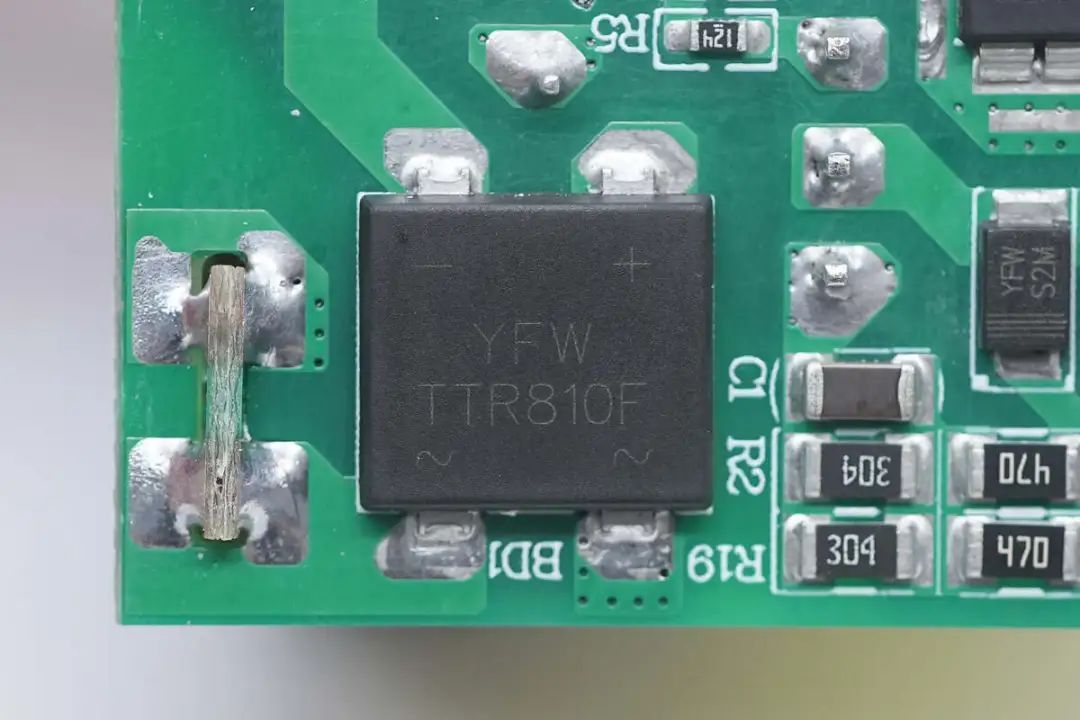

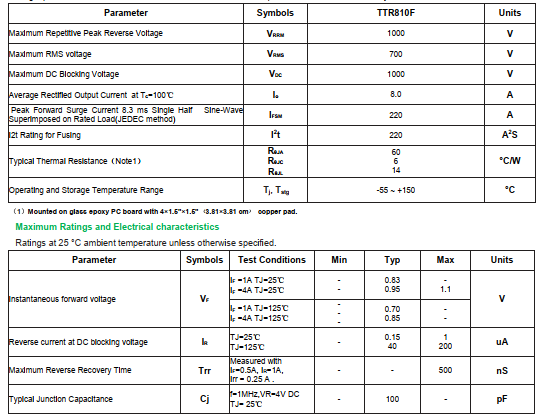

TTR810F整流桥特写。YFW佑风微品牌
